61 11 E70M 加装示宽灯电线束
需要的准备工作：
拆下脚部空间模块
拆下风窗框板盖板
拆下左前和右前轮罩盖板
提示：

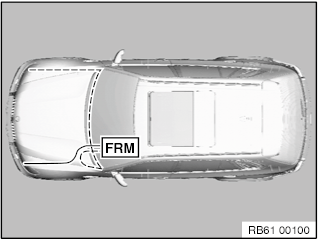

  • 将驾驶员侧电线束 (实线) 从脚部空间模块 (FRM) 经过发动机室和轮罩敷设至左侧前大灯。
  • 将前乘客侧电线束 (虚线) 从脚部空间模块 (FRM) 在风窗框板盖板下面经过发动机室和轮罩敷设至右侧前大灯。



大灯/插头
导线颜色
线脚 (大灯)
线脚 (脚部空间模块)
插头/脚部空间模块插座套颜色
左 / X13420
黑色 / 绿色
7
50
X14261 / 灰色
右 / X13421
黑色 / 蓝色
7
8
X14260 / 黑色

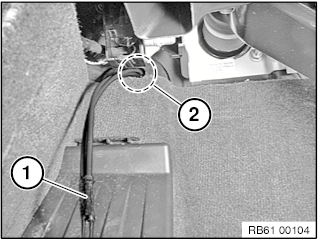

在驾驶员脚部空间内位置 (2) 处戳破橡胶密封圈，将电线束 (1) 用合适的工具 (例如焊条) 从外部穿入车厢内部。
注意！

为了避免湿汽进入车厢内部，用合适的方式从外部密封戳破部位 (2)！


将前乘客侧电线束 (2) 在外部敷设在铰链 (1) 上。将驾驶员侧电线束 (3) 敷设在发动机室中。

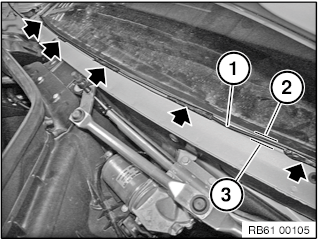

将前乘客侧电线束 (1) 敷设在挡风玻璃 (2) 和车身 (3) 之间，然后用丁烯卷绳固定在用箭头标明的位置。
注意！

有损坏危险！
按合适的距离固定电线束！
安全敷设电线束，避免挤压或损坏！
