11 00 670
将发动机固定在安装位置 (S63)
警告！
有伤害危险！
由于新的行人保护准则，侧围不再适合于支撑发动机。
注意关于专用工具的提示：
-
每次使用前都必须检查专用工具有无缺陷、改变和功能是否完好！
-
不得使用损坏 / 改变了的专用工具！
-
不得对专用工具进行任何更改！
-
保持专用工具干燥、洁净和无油脂！
需要的准备工作：
-
将车前盖固定在维修位置
-
拆下
进气消音器壳
-
拆下减震支柱盖上的拉杆
-
拆下
前轮
-
拆下转向器右上盖板

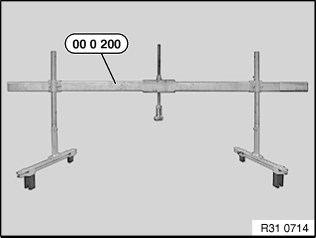

组装横臂十字架
00 6 000 与专用工具
00 0 202、
00 0 204、
00 0 208。

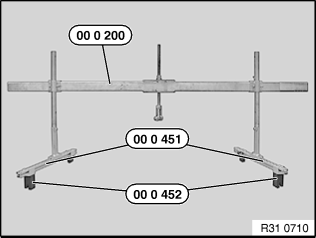

改装：
用专用工具
00 0 451 替换型条。
用专用工具
00 0 452 替换前部支撑物。
提示：
注意，专用工具
00 0 452 的长底座指向车辆中部。
提示：

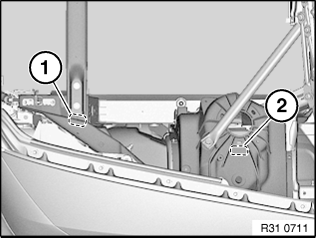

图示为左侧的支撑点。
与助手一起将横臂十字架 00 6 000 安防到标记区域 (1, 2)。
提示：
注意，前部支撑物
00 0 452 要正确放置在支撑架上。
注意！
必须避免在横向或纵向改变发动机位置！
一般必须注意发动机 (或其安装件) 和车身之间有足够的自由空间！

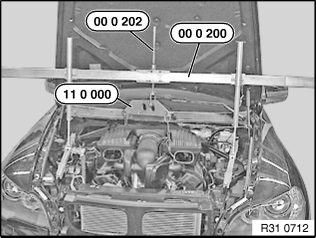

将专用工具
11 0 000 固定在心轴
00 0 202 上。
将合适的链条安装到专用工具
11 0 000 上，然后挂入发动机的两个吊耳。
警告！
有伤害危险！
拧紧横臂十字架
00 0 200 的所有调整螺钉和螺母。

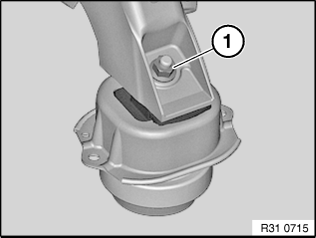

左发动机支座：
松开上部螺母 (1)。
右发动机支座：
拆卸转向器
盖板。
将发动机支座的螺母 (1) 通过轮罩中的开口松开。
拧紧力矩
22 11 2AZ。
用横臂十字架将发动机抬起约 10 mm。
安装说明：
更换自锁螺母。
