51 16 165 拆卸和安装 (更新) 整个中央控制台
需要的准备工作：

  • 拆下左右 杂物盒上的壁毯
  • 拆下 后座区新鲜空气格栅
  • 拆卸 选档按钮支架 ( 松开中央控制台时不适用)
  • 拆卸 AV 插接孔挡板 ( 松开中央控制台时不适用)


注意！

注意 操作电线束和导线的提示。


提示：

为使图示更清楚，已将驾驶员座椅拆下。


松开左右螺栓 (1) 和 (2)。
起拔扭矩 51 16 4AZ。

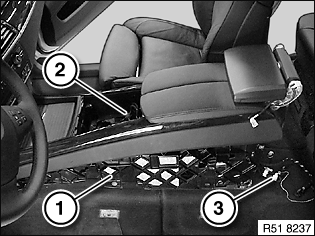

松开螺栓 (1) 并将中央控制台 (2) 向后拉约 50 mm。
拧紧力矩  51 16 4AZ。
提示：

工作步骤 松开中央控制台到此结束。



带后座区屏幕的车型：
脱开插头连接 (3)。

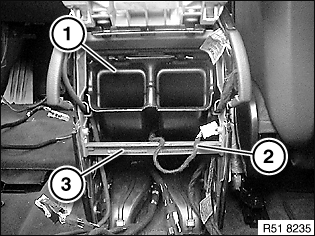

将空气导管 (1) 从中央控制台 (3) 中抽出。
将电缆 (2) 的导线支架从中央控制台 (3) 上松开。

安装说明：

注意中央控制台 (3) 上空气导管 (1) 的正确位置。

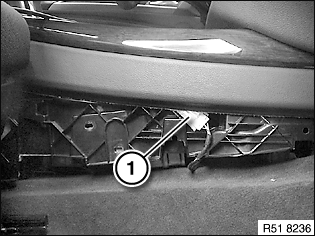

脱开插头连接 (1)。
带弹出盒的车型：
露出并脱开 弹出盒电线束的插头连接。

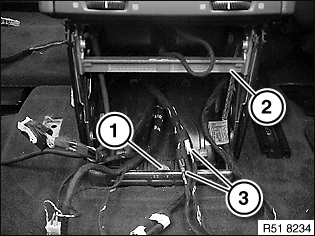

向后 / 向上拉中央控制台 (1)，抽出导线束 (2) 和 (3) 并取下中央控制台 (1)。
在更新时：
如有必要，拆下 后座显示器。
拆下 后部杂物盒。
拆下 中央控制台的侧面挡板。
拆下 前部饮料杯架。
