11 12 005
拆卸和安装或密封左气缸盖罩（S63）
需要的准备工作：
-
拆下
隔音板
-
断开蓄电池
负极接线
-
拆下左侧
增压空气冷却器
-
拆下
进气滤清器壳
-
拆卸
储液罐
-
拆下气缸盖罩上的冷却液管（仅限 E71）
-
拆下加热装置进水管的冷却液阀
-
脱开
燃油进油管路
-
松开喷油嘴的电线束并置于一侧
-
拆下气缸 5-8 的
点火线圈。
-
拆下气缸 5-8 的
喷射装置。
-
拆卸
高压泵
解除位置 (1) 上的燃油箱排气管并取下导线。
松开螺栓 (2)。
松开螺栓 (1)。
拆下支架（2）
拧紧力矩
17 10 6AZ。取下支架。
提示：
右侧。
松开真空储能器的螺母 (1)。
拧紧力矩
11 65 6AZ。
将真空储能器放置一侧。
将插头 (1) 从支架中松脱。
松开螺栓 (2)。
拧紧力矩
11 12 4AZ。
提示：
左侧。
松开真空储能器的螺母 (1)。
拧紧力矩
11 65 6AZ。
将真空储能器放置一侧。
将插头 (2) 从支架中松开。
将插头 (1) 从支架中松脱。
松开螺栓 (2)。
拧紧力矩
11 12 4AZ。
松开所有真空软管和氧传感器电缆。
拆下支架 (3)。

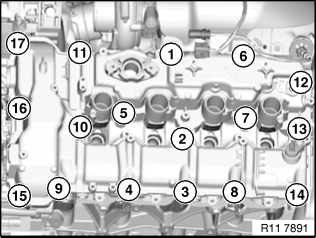

按顺序 (17 至 1) 松开螺栓连接。
拆下气缸盖罩。

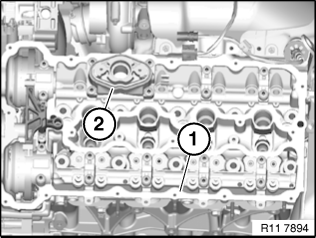

用专用工具
11 4 470 清洁密封面 (1)。
安装说明：

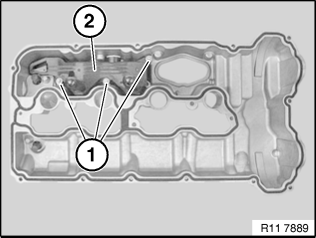

更新密封件 (2)。
安装说明：

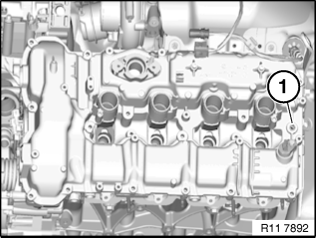

螺栓（1）的接合对于凸轮轴传感器的准确定位很重要。
安放气缸盖罩。
定位螺栓（1）。
将螺栓 (1) 松开 90°。
按顺序（1 至 17）分两步固定气缸盖罩。
拧紧力矩
11 12 3AZ。
