11 65 180
拆卸和安装或更新上部隔热板 (S63)
需要的准备工作：
-
拆下
进气滤清器壳
-
拆下
隔音板
-
拆下两个
调控用传感器

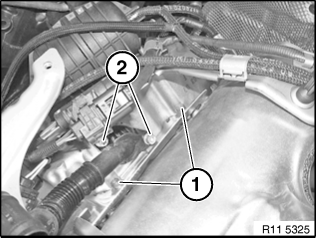

松开螺栓 (1)。
拧紧力矩
11 12 9AZ。
松开螺栓 (2)。
拧紧力矩
17 10 8AZ。
拆下加油管接头。
用抹布覆盖机油加注口。

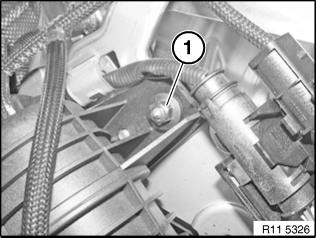

松开螺栓 (1)。 将储液罐放置一侧。
拧紧力矩
17 10 7AZ。
为储液罐松开支架的螺栓 (1)。
拧紧力矩
17 10 6AZ。

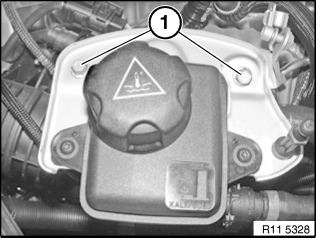

松开螺栓 (1) 并拆下储液罐的支架。
拧紧力矩
17 10 6AZ。
提示：
右侧。
松开真空储能器的螺母 (1)。
拧紧力矩
11 65 6AZ。
将真空储能器放置一侧。

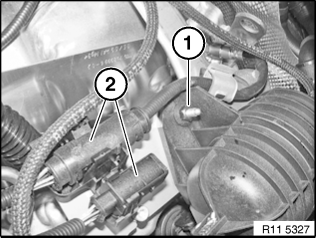

将插头 (1) 从支架中松脱。
松开螺栓 (2)。
拧紧力矩
11 12 4AZ。
提示：
右侧。

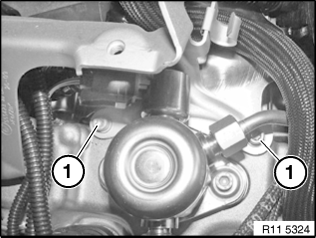

松开螺栓 (1) 并拆下隔热板。
拧紧力矩
11 65 3AZ。
松开螺栓 (2) 并拔下燃油箱排气管。
拧紧力矩
11 15 1AZ。
覆盖开口。
解除位置 (1) 上的燃油箱排气管并取下导线。
松开螺栓 (2)。
提示：
左侧。
松开真空储能器的螺母 (1)。
拧紧力矩
11 65 6AZ。
将真空储能器放置一侧。

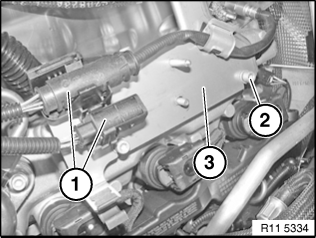

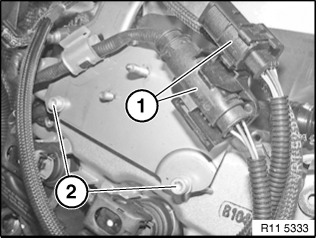

将插头 (2) 从支架中松开。
将插头 (1) 从支架中松脱。
松开螺栓 (2)。
拧紧力矩
11 12 4AZ。
松开所有真空软管和氧传感器电缆。
拆下支架 (3)。
松开螺栓 (1)。
拆下支架 (2)。
拧紧力矩
17 10 6AZ。

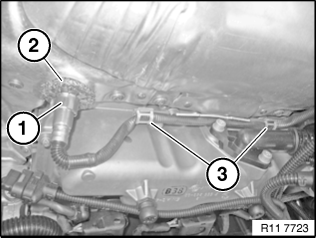

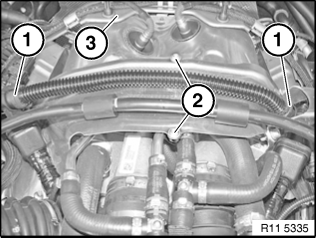

松开固定夹 (1)。
拔下钢丝环 (2) 并放置在氧传感器后面。

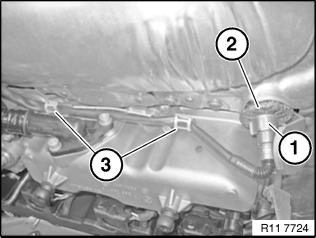

松开固定夹 (1)。
拔下钢丝环 (2) 并放置在氧传感器后面。

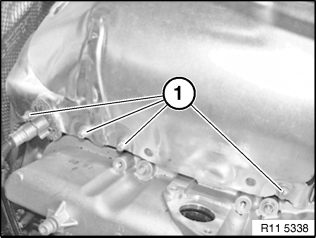

松开螺栓 (1)。
拧紧力矩
11 65 3AZ。
松开螺栓 (1)。
拧紧力矩
11 65 3AZ。

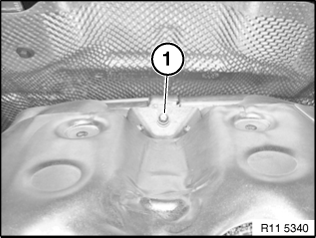

松开螺栓 (1)。
拧紧力矩
11 65 3AZ。
向上拆下隔热板。
