11 31 095 拆卸右侧正时链的液压链条张紧器 (S63)

需要的专用工具：

  • 11 9 900
警告！

链条张紧器处于预紧力下。
锁止销只可在安装状态下松开。
有伤害危险！


注意！

有损坏危险！
在拆下链条张紧器时不允许转动发动机。
正时链可能跳动。


需要的准备工作：

  • 拆下右上部 正时齿轮箱盖

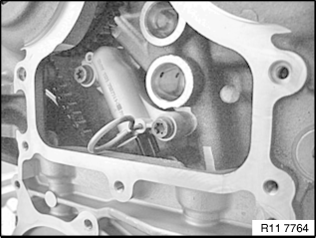

在中心螺栓 (1) 上将发动机逆旋转方向倒转约 180°。
注意！

链条张紧器上的正时链在反向旋转时被转向牵引侧。
禁止旋转不带链条张紧器或专用工具 11 9 900 的发动机。

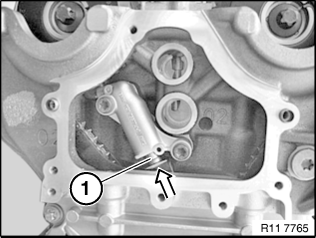

必须克服机油压力将链条张紧器的柱塞 (1) 压入壳体中 (参见箭头)。
如果链条张紧器的活塞已缩进到极限长度，则必须用一个 3.5 mm 钻头或一个合适的锁止销定位。

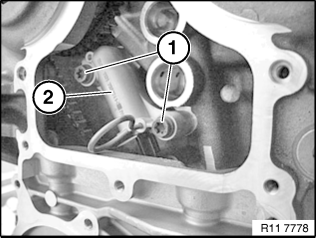

松开螺栓 (1)。
拧紧力矩 11 31 5AZ。
拆下链条张紧器 (2)。
注意！

有伤害危险！
链条张紧器处于高预紧力下。

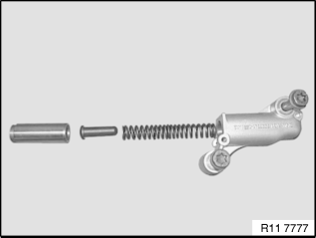

链条张紧器的结构图：
  • 活塞
  • 填充件
  • 压力弹簧
  • 壳体
安装说明：

更新所有密封件和密封环。


装配好发动机。
