37 13 ... 拆卸和安装或更新双向马达 / 前桥的高压管路 (前部)
警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！


回收：

用合适的容器收集液压油并妥善处理！


需要的准备工作：

  • 拆下 前车轮
  • 拆下 前部机组防护板
  • 拆下 右轮罩盖板
  • 拆下 转向器右上盖板
  • 拆下 水箱空气导管
  • 拆下两个制动器通风道及其支架
  • 拆下 风扇罩
  • 拆下 前桥架梁上的热交换器并绑到高处


将水箱从发动机支架上拆下、移出、向上压并用修理厂用汽车举升台支撑住。
安装说明：

检查水箱的橡胶支座是否正确安装。


注意！

有损坏危险！
首先调整高压管路 (1) 和双向马达 (2) 之间的最小距离 (A) = 3 mm。
-> 对于 M57T0p/ N52/ N54/ N62：
然后将高压管路 (3) 调整到与高压管路 (1) 之间具有最小距离 (B) =  8 mm。
-> 对于 N63/ S63：
然后将高压管路 (3) 调整到与高压管路 (1) 之间具有最小距离 (B) =  5 mm。


标明高压管路相对于双向马达的安装位置。
松开带孔螺栓 (1)，将高压管路 (2) 从双向马达上拆下。
用合适的密封塞封闭高压管路 (2) 和双向马达接口。
安装说明：

把标记传递到新零件上。
高压管路通过双向马达接口上不同的螺纹直径防止混淆。
拧紧力矩 37 14 18AZ。

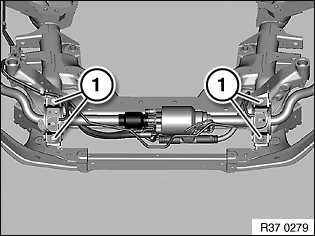

松开螺栓 (1)。
拧紧力矩  37 14 20AZ。
注意！

为了避免高压管路从支架上拆下后发生混淆，必须注意下列事项：
-
支架在左侧行驶方向：无头螺栓 (1) 几乎在支架中间
-
支架在右侧行驶方向：无头螺栓 (1) 在支架上向前偏心
-
如图所示根据附加凸耳 (2) 校正支架，使两个凸耳按行驶方向朝右

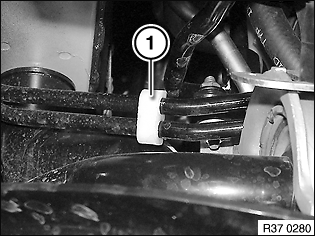

如有必要，拆下管路支架 (1)。
安装说明：

检查管路支架的位置，如有必要，进行校正。

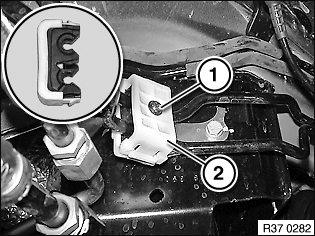

松开螺栓 (1) 并松脱带分离装置的支架下部件 (2)。
安装说明：

更新损坏的下部件。
拧紧力矩 37 14 25AZ。


松开螺栓 (1) 并松脱带分离装置的支架下部件 (2)。
安装说明：

更新损坏的下部件。
拧紧力矩 37 14 25AZ。


适于生产日期至 2008 年 10 月的车辆：

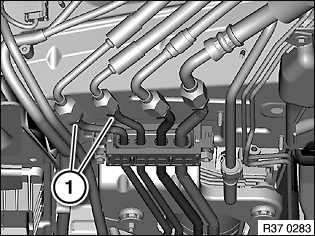

松开带孔螺栓 (1)。
用合适的密封塞封闭高压管路。
取出高压管路。
安装说明：

高压管路通过不同的螺纹直径固定，防止混淆。
液压管路不允许相互接触，也不允许与旁边的部件接触。
拧紧力矩 37 14 15AZ。


适于生产日期自 2008 年 10 月起的车辆：

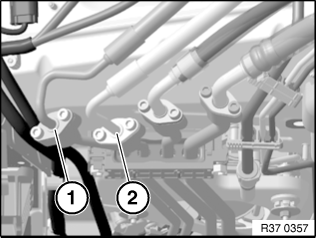

松开组块螺纹连接的螺栓 (1) 和 (2)。
用合适的密封塞封闭高压管路。
取出高压管路。
拧紧力矩 37 14 27AZ。
装配完成之后：
  • 加注 液压系统并排气
  • 检查管路连接处的泄漏情况
  • 进行 动态行驶稳定装置的试运转
