拆卸和安装/更新气缸 5-8 的废气触媒转换器 (S63)
警告！
有燃烧危险！
只有当发动机已冷却时，才能进行此项维修工作。
需要的准备工作：
-
拆下
上部隔热板
-
拆下
气缸 5-8 的监控用传感器。
-
拆下
推力缓冲区。
图示以左侧为例，右侧的工作步骤与左侧相同。
松开左右螺母 (1)。
拧紧力矩
18 31 1AZ。
降低排气装置前部。
更新自锁螺母。
更新密封件。

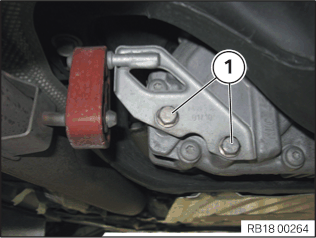

松开螺栓 (1)。
拧紧力矩
18 20 2AZ 。

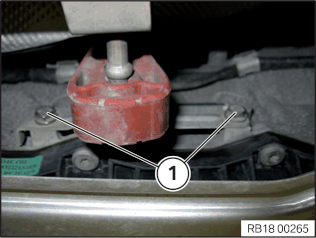

松开螺栓 (1)。
拧紧力矩
18 20 1AZ。
略微降低排气系统。
松开废气触媒转换器上的螺栓(1)。
拧紧力矩
18 32 4AZ。
松开废气触媒转换器上的夹箍(2)。
更新夹箍 (2)。
拧紧力矩
18 32 1AZ。
安装说明：
夹箍 (2) 必须用螺栓向内安装（图示）。否则可能无法再安装上部隔热板。
安装说明：

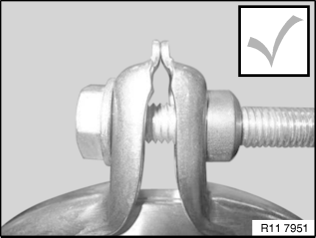

V 形带箍的末端必须相互平行。
拧紧力矩
18 32 1AZ。

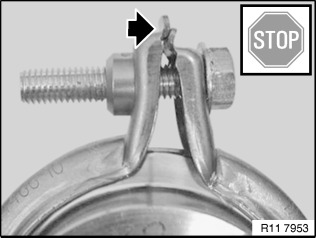

安装说明：
如果在 V 形带箍的两端之间看到一个间隙，则必须松开螺栓连接并重新拧紧。
拧紧力矩
18 32 1AZ。

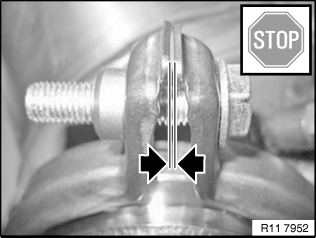

安装说明：
如果 V 形带箍的两端已相互定位，则必须松开螺栓连接并重新拧紧。
拧紧力矩
18 32 1AZ。

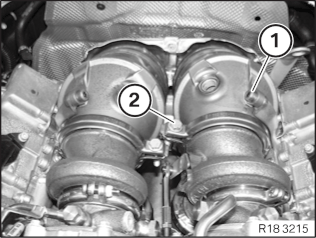

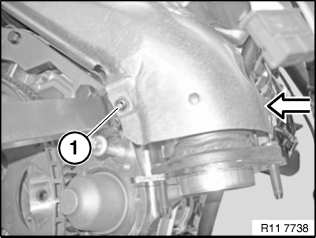

松开隔热板 (2) 和 (3) 上的螺栓 (1)。
螺栓 (1) 位于废气触媒转换器之间。
提示：
图示显示处于拆下状态的发动机。

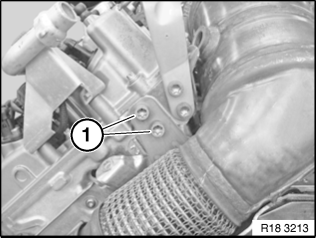

松开左侧隔热板上的螺栓（1）。
松脱并拆下左侧隔热板。
提示：
图示显示处于拆下状态的发动机。

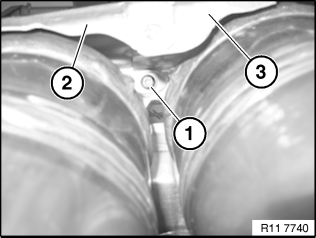

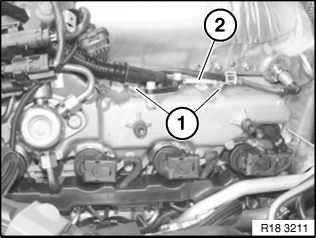

松开右侧隔热板上的螺栓（1）。
提示：
图示显示处于拆下状态的发动机。

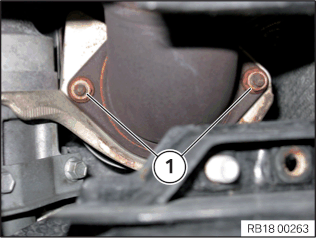

松开右下隔热板上的螺栓 (1)。
松脱并拆下隔热板。

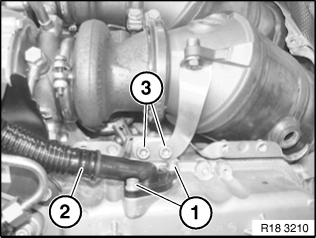

松开螺栓 (1)。
将软管（2）从气缸盖罩上拔下。
松开支架上的螺栓（3）。
拧紧力矩
18 32 2AZ。
提示：
图示显示处于拆下状态的发动机。

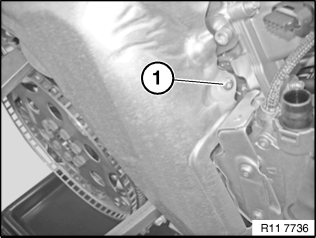

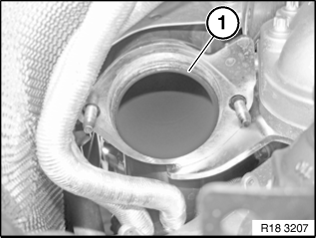

从气缸盖后部松开气缸 5-8 废气触媒转换器的螺栓 (1)。
拧紧力矩
18 32 3AZ。
拆下气缸 5-8 的废气触媒转换器。
安装说明：
图示显示处于拆下状态的发动机。

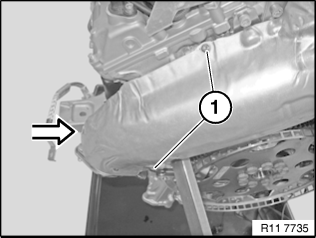

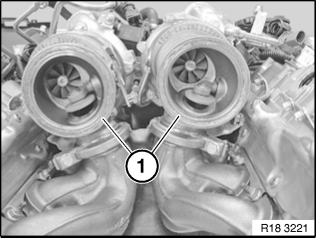

更新左侧废气涡轮增压器上的密封件 (1)。
