33 10 016 / 17 拆卸和安装/更新后驱动桥 (动态性能控制)

需要的专用工具：

  • 23 4 050
  • 33 0 110
  • 33 5 206
警告！

有伤害危险！
为了避免后驱动桥在拆卸时脱落，必须用张紧带   33 5 206 绑住后驱动桥。


需要的准备工作：

  • 拆下排气装置。
  • 拆卸 后驱动桥上的万向轴。

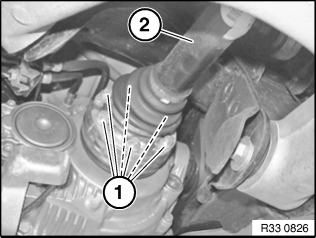

松开输出轴 (2) 的螺栓 (1)。

安装说明：

  • 必须更新螺栓 (1) 和垫片！


拧紧力矩  33 21 1AZ

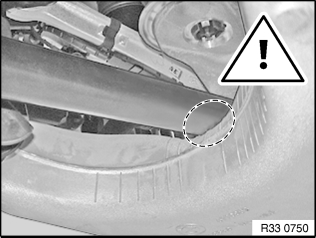

注意！

有损坏危险！
输出轴无论如何不允许平放在摆臂上。



贴盖输出轴或在摆臂上放抹布。

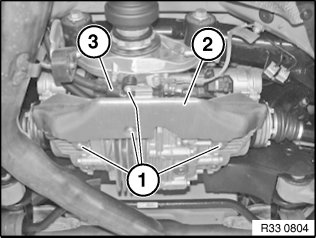

松开螺栓 (1)，拆下隔热板 (2)。
安装说明：

清除螺纹上的残余螺栓防松剂。

检查后驱动桥上的螺纹是否损坏，如有必要，用 Helicoil 螺纹内嵌件修理。

注意电线束 (3) 在后驱动桥上的正确位置。

重新粘贴螺栓。
拧紧力矩  33 11 4AZ

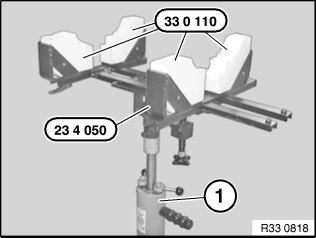

将专用工具  33 0 110 与连接的  23 4 050 一起安装在修理厂用汽车举升台 (1) 上。
用准备好的专用工具  23 4 050 支撑住后驱动桥。

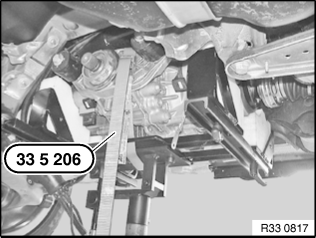

用张力带 33 5 206 将后驱动桥绑牢。

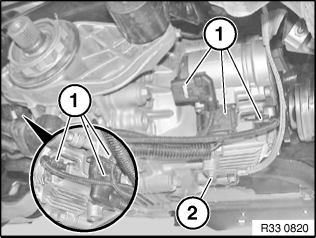

拔下后驱动桥上的插头连接 (1)。
松开接地带 (2)。
注意！

有损坏危险！
为了避免橡胶支座在拉出螺栓时拉伸，螺栓必须保留在橡胶支座中。

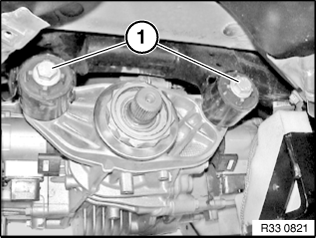

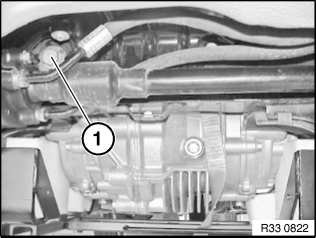

松开螺栓（1）。
拧紧力矩  33 17 1AZ
安装说明：

注意文件结尾处的安装顺序，以免在安装时扭曲后驱动桥并因此带来可能的噪音投诉。


松开后部螺栓 (1)。
拧紧力矩  33 17 2AZ
借助修理厂用汽车举升台缓慢降低后驱动桥。
注意！

有损坏危险！

拆卸和安装后驱动桥时，倾斜角不允许超过 45°！
(油可能通过共用通风而混合！)



提示：

在助手帮助下将后驱动桥从专用工具上取下并放置到一个合适的垫子上。

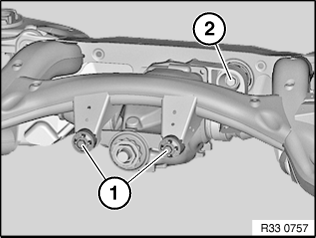

安装顺序：
  1. 用修理厂用汽车举升台和专用工具  23 4 050 将后驱动桥安装到后桥架梁上
  2. 将螺栓 (1) 旋入 (不要拧紧)
  3. 从后部旋入螺栓 (2) (不要拧紧)
  4. 松开夹紧箍，降低并移走专用工具  23 4 050
  5. 拧紧螺栓 (1)。
    拧紧力矩  33 17 1AZ
  6. 拧紧螺栓 (2)
    拧紧力矩  33 17 2AZ
装配完成之后：
  • 检查 后驱动桥油位，如有必要，进行校正。
仅在更换时：
  • BMW 诊断和信息系统
    -
    控制单元功能
    执行分动器功能检查 (校准)。
