72 12 ... 松脱 / 锁止安全气囊插头连接
警告！

注意处理安全气囊模块及燃爆式安全带拉紧装置的安全规定。


注意！

如果某个安全气囊插头连接受损，则必须更新此插头连接。
安全气囊维修导线的参考说明 (带有插头连接)，参见 BMW 零件部。


以下几种安全气囊模块 / 气体发生器上的插头连接型号可用：
-
安全气囊插头在气体发生器 / 安全气囊模块上成 90°角连接。
-
气体发生器 / 安全气囊模块的安全气囊插头连接是直的 (3 种型号)
气体发生器 / 安全气囊模块上的安全气囊插头 90° 连接：
有两种方法将气体发生器 / 安全气囊模块的安全气囊插头连接松开：
方法 1：

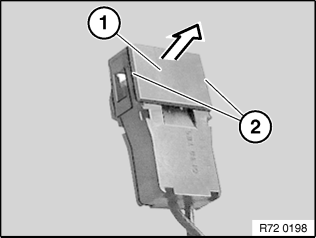

将盖 (1) 在左右凸缘 (2) 上同时向上拉。
方法 2：

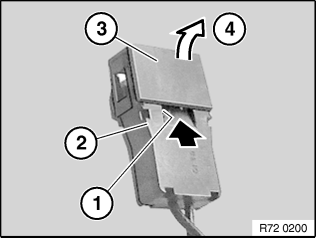

将尖螺丝起子插入壳体 (2) 的凹口 (1)。
将盖板 (3) 小心地撬起 (4)。

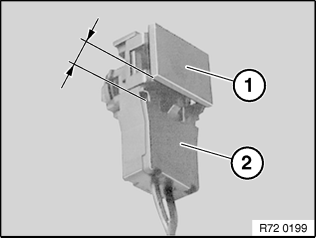

盖板 (1) 现在比壳体 (2) 高。
松开安全气囊插头连接，并可以从气体发生器 / 安全气囊模块上拔下。
安装说明：

插上气体发生器 / 安全气囊模块的安全气囊插头后，将盖 (1) 向下压，直到它与壳体平齐。


检查是否正确卡入！
气体发生器 / 安全气囊模块的安全气囊插头连接是直的 (2 种型号)

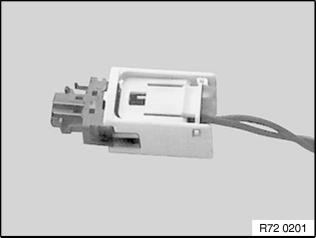

系列 1：

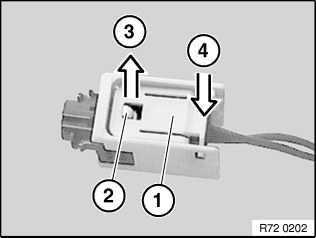

按压松开 / 锁止片 (1) 的边缘 (4)。
松开 / 锁止片 (1) 对边 (3) 向上松开，露出卡止凸片 (2)。
松开安全气囊插头连接，并可以从气体发生器 / 安全气囊模块上拔下。
安装说明：

插上气体发生器 / 安全气囊模块安全气囊插头连接后，检查松开 / 锁止片 (1) 凹口内的卡止凸片 (2) 是否可见。
只有在卡止凸片 (2) 可见时，气体发生器 / 安全气囊模块安全气囊插头连接才是正确卡入。


型号 2：

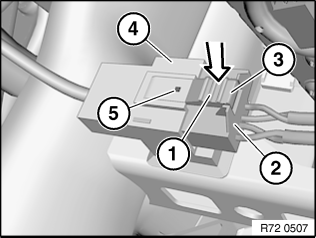

按压松开 / 锁止片 (1) 的边缘 (3)，并将插头 (2) 从插头外壳 (4) 中拉出。
安装说明：

只有在开口 (5) 中看得见卡止凸片时，气体发生器 / 安全气囊模块的插头连接才是正确卡入。


型号 3：
按压联锁按钮 (1) 并将插头 (2) 拉出至预锁止位置。
将插头 (2) 从引爆装置上拔下。
安装说明：

将插头连接插入气体发生器 / 安全气囊模块上的预锁止位置，并嵌入最终锁止位置。

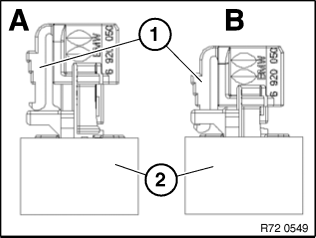

图示带气体发生器的型号 3：
  1. 预锁止位置
  2. 最终锁止位置
  1. 联锁按钮
  2. 气体发生器

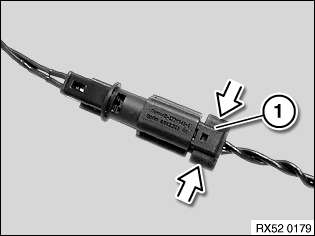

型号 4 碰撞主动式头枕：
按压锁止圈边缘并拔下插头 (1)。
安装说明：

检查正确的卡止。
