61 13 ...
后部维修导线束
注意！
维修导线束代表最高车辆规格。固定不需要的电缆以防止噪音。
注意
操作电线束
和导线的提示。
安装说明：
使用合适的
维修导线束工具
。
需要的准备工作：
拆下
右侧行李箱的栏杆
拆下
后备箱盖饰板

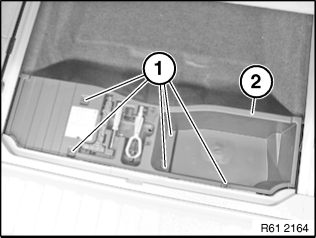

松开螺栓 (1)。
拆卸蓄电池盖板 (2)。

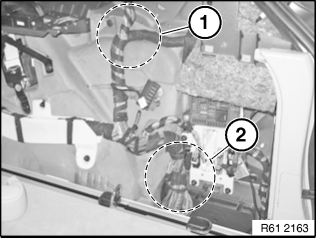

根据电路图在区域 (1) 中进行导线束修理。
必要时，请按照电路图维修倒车摄像机区域 (2) 中的屏蔽导线。
在后备箱盖上敷设维修电缆束 (1)，并连接插头连接。
安装说明：
注意要无磨损地敷设维修导线束 (1)。
敷设尾板 (1) 的维修导线束 (2)。
安装说明：
注意要无磨损地敷设维修导线束 (1)。

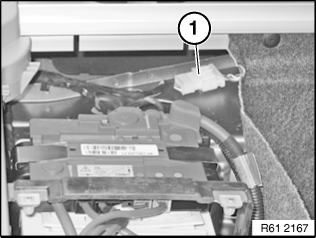

必要时根据电路图，转换插头连接 (1)。
