33 31 503
降低/升高后桥架梁 (SWZ00-2040)
警告！
有伤害危险！
如果忽视，车辆可能从升降台上滑脱并给您和其他人员造成致命伤害。
务必注意升降台使用说明、允许的负载分配提示！
在降低/拆卸后桥架梁之前，每个行李箱必须负荷最小 100 kg 的重量。
在支撑部件时注意，
-
不要再抬起或降低车辆
-
不要将车辆从升降台的定位盘上取下
带自调标高悬架控制系统的装备系列：
使
空气弹簧系统退出工作状态并排空。
注意！
拆卸空气弹簧下部件 (1) 时不允许使用任何工具！
将空气弹簧下部件 (1) 手工向前 / 向一侧倾斜。
安装说明：
将空气弹簧下部件 (1) 手工压入轮架中，直至听到其嵌入。
将制动踏板完全压到底并用踏板固定件固定。
提示：
当制动管路已重新连接时，才允许松开踏板固定件。
这可以防止当制动管路打开后制动液从储液罐溢出，使空气进入制动系统。
安装槽体收集制动液。
松开带孔螺栓 (1)，为此固定制动软管 (2) 的方头。
拆下制动软管 (2) 并用密封塞封闭。
安装说明：
注意制动软管的铺设应无应力，与旁边的部件要有足够的距离。
拧紧力矩
34 32 1AZ。

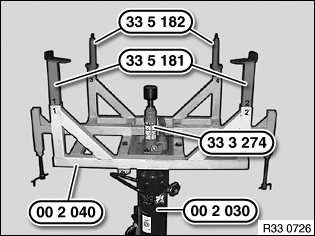

如有必要，在助手帮助下把专用工具
00 2 040 安放到修理厂用汽车举升台
00 2 030 上。
将专用工具
33 5 181 和
33 5 182 装入专用工具
00 2 040 的相应定位件中。
降低专用工具 33 3 274。

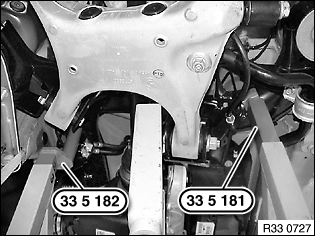

提示：
图示为左侧的支撑点。
将专用工具
33 5 181 和
33 5 182 对准后桥架梁。
通过操纵修理厂用汽车举升台
00 2 030 支撑住后桥架梁。
带动态行驶稳定装置的车型：
拆下
右侧底板饰件 (后部部件)。
注意！
在降低和抬起时注意控制导线 (2)！ 液压管路不允许拉紧 / 弯曲 / 弯折！
1 = 带孔螺栓
注意！
拆下
前部和后部推杆，然后将后桥架梁小心地降低约 50 mm。
仅生产不含后推杆的车辆：
松开螺栓 (1)。
拧紧力矩
33 33 1AZ。
取下螺栓 (1) 和止动盘 (2)。
