12 31 009 检测发电机 (BSD)
需要的准备工作：

  • 已充电的蓄电池上的接线正确
  • 发电机和起动马达上的接线正确
  • 从发动机到车身的接地良好
  • 多楔三角皮带已拉紧
  • 读取 DME/ DDE 故障代码存储器的故障记忆。


提示：

带 BSD 接口的发电机可与发动机控制单元 (DME/DDE) 通信。
发电机未与充电指示灯连接。
发电机能够识别不同的故障。


在发电机插头连接上可识别 BSD 发电机。
连接诊断测试仪。
-
功能选择
-
整车
-
驱动机构
-
电压和电流调节
-
发电
-
发电机
-
遵守诊断程序中的指令

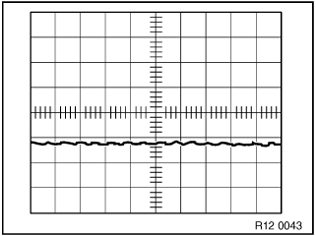

无故障发电机的示波图：

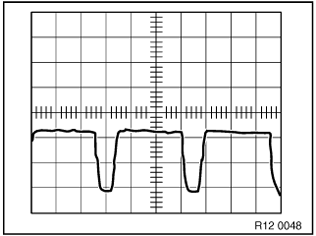

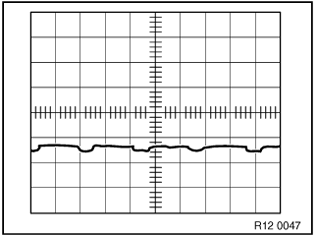

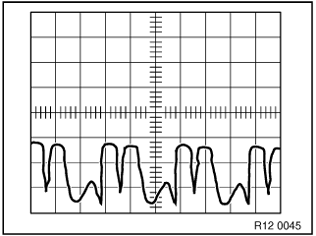

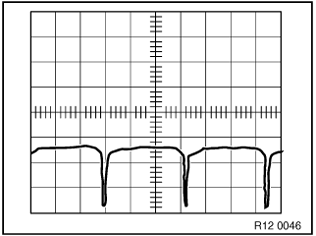

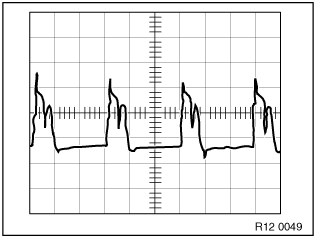

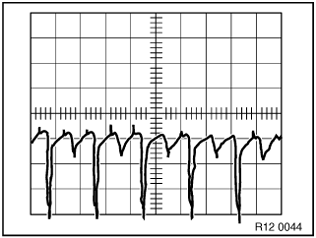

有故障发电机的波形图：
一相断开。
维修或更新发电机。
线圈匝间短路
维修或更新发电机。
负极二极管断路。
维修或更新发电机。
正极二极管短路。
维修或更新发电机。
正极二极管断路。
维修或更新发电机。
励磁二极管断开。
维修或更新发电机。
装配发动机。
检查 DME/DDE 的功能。
