37 13 ... 拆卸和安装或更新双向马达 / 后桥的高压管路 (后部)
警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！

有燃烧危险！
此操作只允许在排气装置冷却后进行。



注意！

注意保持绝对清洁。不允许让污物进入液压系统！


回收：

用合适的容器收集液压油并妥善处理！


注意！

有损坏危险！

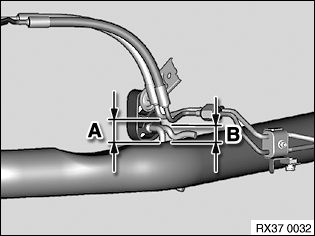

调整高压管路和排气装置之间的最小距离 (A 和 B)。
发动机
A
B
M57 T2
39 mm
41 mm
M57Top
45 mm
36 mm
N52
34 mm
37 mm
N54
53 mm
48 mm
N62
48 mm
50 mm
N63
48 mm
39 mm
S63
45 mm
36 mm
注意无应力安装 (参见插图)！


松开带孔螺栓 (1)。
用合适的密封塞封闭高压管路。
安装说明：

高压管路通过不同的螺纹直径固定，防止混淆。
拧紧力矩 37 14 15AZ。

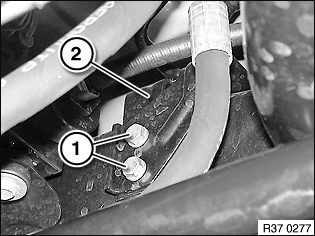

松开螺栓 (1) 并从侧面抽出防护板 (2)。
拧紧力矩 37 14 19AZ。
松开螺栓 (1) 并将支架 (2) 从后桥架梁上拆下。
拧紧力矩 37 14 17AZ。
注意！

有损坏危险！

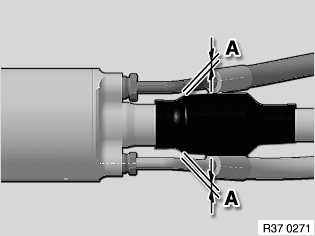

调整高压管路和双向马达之间的最小距离 (A) = 2.5 mm。
高压管路不允许弯折 / 拉紧 / 弯曲！


标明高压管路相对于双向马达的安装位置。
松开带孔螺栓 (1)。
用密封塞封闭高压管路和双向马达接口。
向后抽出高压管路。
安装说明：

把标记传递到新零件上。
高压管路通过双向马达接口上不同的螺纹直径防止混淆。
拧紧力矩  37 14 18AZ。


装配完成之后：
  • 加注 液压系统并排气
  • 检查管路连接处的泄漏情况
  • 进行 动态行驶稳定装置的试运转
