17 22 080 拆卸和安装或更新发动机油冷却器的供给和回流管路 (N63, S63)
警告！

烫伤危险！
该操作只能在发动机冷却后进行。


注意！

使用防护手套和防护眼镜。


注意！

在发动机油循环系统上进行操作时必须保持特别清洁！
在拆卸发动机油管和发动机油冷却器时必须用合适的塞子封闭所有开口。
为了避免发动机损坏，不允许让任何脏物进入发动机油循环系统中。


回收：

松开油管时有发动机油排出。
盛接排出的发动机机油并妥善处理。
遵守当地的废弃物处理规定。


需要的准备工作：

  • 拆下右前 轮罩盖。
  • 降低 前桥架梁。


松开螺栓。
拧紧力矩 17 22 4AZ。
从机油滤清器壳上拆下油管。
盛放并处理排出的油。
安装说明：
更新油管的所有密封环！

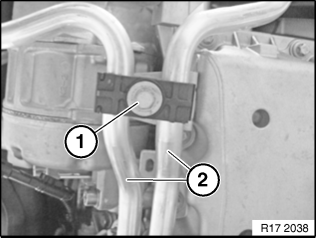

松开螺栓 (1)。
拧紧力矩  17 22 5AZ。
将油管 (2) 从支架上拆下。

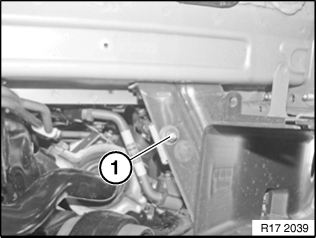

松开螺母 (1)。
拧紧力矩 17 22 12AZ。
将油管与支架一起从支柱上拆下。
安装说明：

在更换油管时，改装支架。

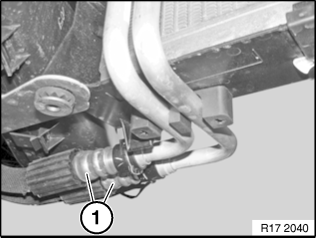

松开并拔下油管 (1)。
抽出并拆下油管 (1)。
盛放并处理排出的油。
提示：

结束操作后检查发动机机油油位，如有必要，添加发动机机油。
检查油管的密封性。
