51 31 000 拆卸和安装（更新）挡风玻璃（安全）

需要的专用工具：

  • 51 0 010
  • 51 0 100
  • 51 0 104
  • 51 3 010
注意！

"车窗粘结的提示" 是该维修说明的基础，务必要遵守。
用保护罩盖住前侧围。


需要的准备工作：

  • 拆下 车内后视镜
  • 拆下 车前盖
  • 拆下前部 车顶柱的饰件
  • 拆卸 风窗框板盖板
  • 拆下 导水条
  • 拆下 挡风玻璃橡胶密封带
仅在更新时：
  • 拆卸 更新雨天 / 行车灯 / 光照传感器和雾气传感器

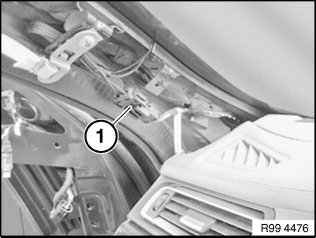

脱开挡风玻璃加热装置的左右插头连接 (1)。
使用橡胶带等在内侧相互连接左右插头连接。
避免插头连接，否则安装挡风玻璃。
注意！

在挡风玻璃内侧粘附时间较长时，胶带会损坏聚碳酸酯涂层。

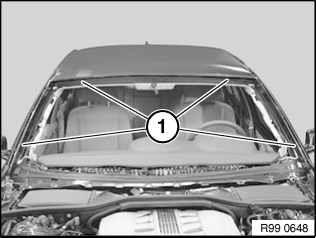

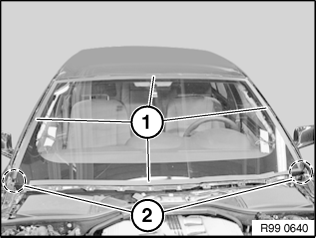

用织物胶带 (例如 Tesa) 贴住挡风玻璃四周的边缘 (1) 进行保护。
注意！

有损坏危险！ 用毛毡或相似物防止左前和右前侧围的凸起 (2) 受损。


挡风玻璃的拆卸：
挡风玻璃的拆卸与其安装分开进行描述。拆卸和安装的顺序是不同的。

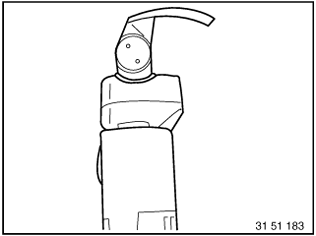

把刃长 36 mm 的 U 形刀具 (BMW 零件部参考说明) 安装在工具上：
在磨刀器上用磨石磨削刀 (包括新刀)。

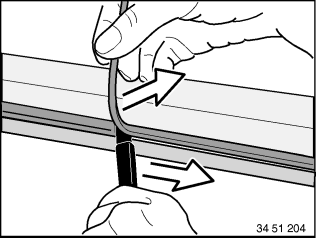

将刀片小心插入挡风玻璃和车身之间。
平行于挡风玻璃推入刀柄。
尽可能多地割断挡风玻璃上的粘结剂条。
警告！

在将挡风玻璃用专用工具  51 0 100 抬起前，务必注意" 用真空吸盘抬起安全玻璃"的提示。
不得用其它电动或电动液压升降设备上的吸盘装置抬起挡风玻璃 (挡风玻璃断裂)。

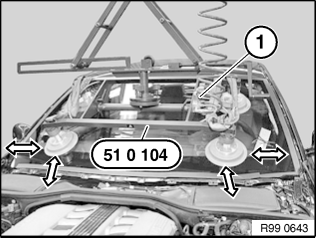

将专用工具  51 0 100 移到挡风玻璃上方，然后降低专用工具  51 0 104 。

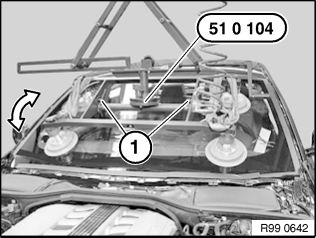

松开左右紧固螺栓 (1)，并根据挡风玻璃大致校正专用工具  51 0 104 的角度。
将专用工具  51 0 104 正确定位到挡风玻璃上，使四个吸取件大致平靠在挡风玻璃中间。
打开真空泵，关闭阀门 (1)。
注意！

注意 专用工具 51 0 104 的操作说明。

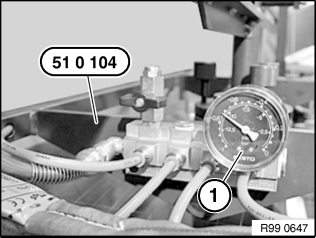

真空表 (1) 的指针必须指在绿色区域内。

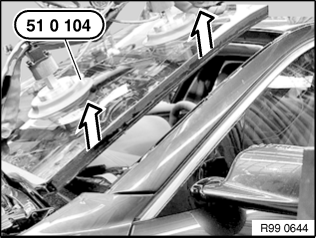

使用专用工具 51 0 104 稍稍抬起挡风玻璃。
检查粘结剂条周围是否已正确割断。
如有必要，在抬起时小心松开残余粘结剂或进行局部再切割。

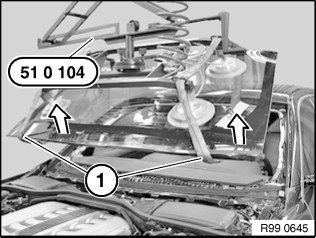

使用专用工具  51 0 104 继续抬起挡风玻璃。
将保险带 (1) 转到挡风玻璃下面。
将专用工具 51 0 104 连同挡风玻璃一起退回。

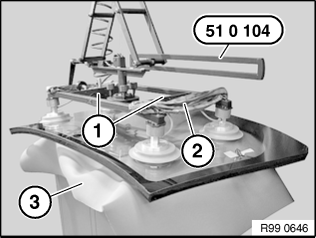

松开左右紧固螺栓 (1) 并水平对准挡风玻璃。
将保险带 (2) 转到挡风玻璃上面。
降下挡风玻璃并放到准备好的垫子 (3) 上。
打开阀门并关闭真空泵。
注意！

为了保护聚碳酸酯涂层，在较长时间存放前必须翻转挡风玻璃并外侧朝下放置。


挡风玻璃的安装：
挡风玻璃的安装与其拆卸分开进行描述。安装和拆卸的次序是不同的。
注意！

为了重新安装和为安装新挡风玻璃打好基础，必须确定并记下每个半圆间隔缓冲块的高度尺寸和位置。
在安装新挡风玻璃时，以前安装的挡风玻璃的尺寸用作参考。


用纸盖住车内，并用胶带固定纸，防止车内被弄脏。
注意！

避免损坏油漆！


用手术刀用力将区域 (1) 周围已硬化的残余粘结剂割至约 0.5 mm 厚。
用清洗剂 R2 清洁粘结面。
清洗剂 R2：零件号码 83 19 0 417 324；BMW 零件部参考说明。
干燥时间 ≥ 1 分钟

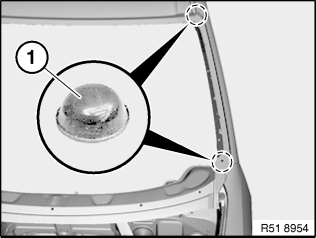

在 A 柱的左右两侧区域将半圆间隔缓冲块粘贴到车身开口上。
对于重复使用的挡风玻璃：
在垫子上翻转挡风玻璃并外侧朝下放置。
用手术刀用力将挡风玻璃边缘上已硬化的残余粘结剂割至约 0.5 mm 厚。
用清洁剂 R2 清洁挡风玻璃边缘。
  • 检查挡风玻璃加热装置电缆的固定情况，必要时修理，并使用橡胶带相互连接。
  • 检查挡风玻璃加热装置接头的连接。
  • 用车辆蓄电池对挡风玻璃加热装置进行功能检查。
更新挡风玻璃时：
注意！

静电充电！ 从挡风玻璃外侧和内侧脱卷保护膜，不要撕。


  • 按照重复使用时一样的方法进行检查。
将挡风玻璃装入车门窗框架后用专用工具  51 0 104继续检查：
  • 从驾驶员座椅上进行目检 (失真、气泡、夹杂物)。
  • 根据以前安装的挡风玻璃的框架尺寸检查装配公差。

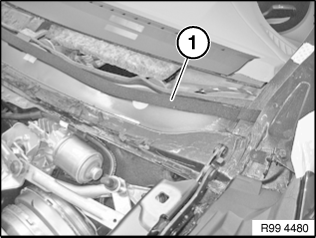

如有必要，更新损坏的膨胀泡沫塑料条 (1)。
注意！

膨胀泡沫塑料条 (1) 在就要安装挡风玻璃之前才可向下压 (用手动辊子) 或粘贴。松开的膨胀泡沫塑料条可能会压皱粘结剂条 (不密封，风噪声)。


在更新时：
将新的膨胀泡沫塑料条 (1) 粘贴到除霜器通道 (2) 的下边缘上。
膨胀泡沫塑料条 (1) 只允许粘贴到除霜器通道 (2) 的角点。
在底盘号码上方粘贴膨胀泡沫塑料条 (3) (120 mm 长)
安装时将准备好的挡风玻璃的内侧朝下放到垫子上。
将专用工具 51 0 100 移至挡风玻璃上方。
松开左右紧固螺栓 (1)。
将专用工具  51 0 104 水平对准并降低。
将专用工具  51 0 104 正确定位到挡风玻璃上，使四个吸取件大致平靠在挡风玻璃中间。
打开真空泵，关闭阀门。
注意！

注意 专用工具 51 0 104 的操作说明。
真空表 (1) 的指针必须指在绿色区域内。


用专用工具 51 0 104 抬起挡风玻璃。

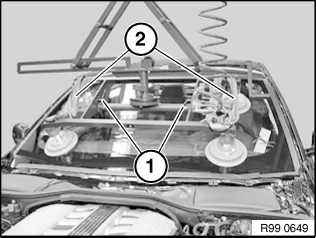

将保险带 (1) 转到挡风玻璃下面。
用专用工具 51 0 104 将挡风玻璃移到挡风玻璃开口上方。
松开左右紧固螺栓 (1)，并使挡风玻璃倾角大致与挡风玻璃开口对准。
将保险带 (2) 转到挡风玻璃上面。
注意！

不要把挡风玻璃安装在外部角上，挡风玻璃会碎裂！


将挡风玻璃置于挡风玻璃开口中 (调整挡风玻璃)。
左右 A 柱上的间隙尺寸可通过从侧面推移挡风玻璃确定。
提示：

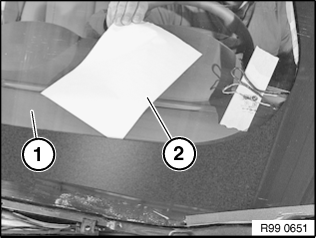

为了避免嘎嘎作响，不允许挡风玻璃压在仪表板 (1) 上。用一张纸片 (2) 检查间距。
必要时使用定位隔块校正挡风玻璃的高度。


如有必要，请反复重复调整过程。
为了避免风噪声，挡风玻璃 (1) 必须低于车顶外蒙皮 (2)。

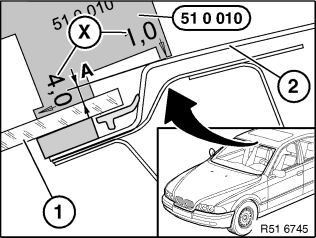

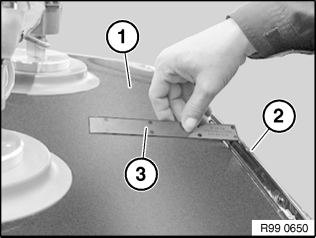

在车辆中部按照尺寸 (A) 靠紧专用工具 51 0 010，然后检测挡风玻璃 (1) 的缩进量。
A = 最大 4 mm
X = 测量级 1 - 4 mm
必要时使用左右定位隔块校正挡风玻璃 (1) 的高度。
完成最后的调整过程后将挡风玻璃取出并放置到准备好的存物架上。
去除膨胀泡沫塑料条 (1) 的残余部分。
敷设新的膨胀泡沫塑料条 (BMW 零件部参考说明)。
注意！

务必注意 车窗粘结的提示！


预准备车身开口：
用清洗剂 R2 浸湿的清洁布清洁车身开口的粘结区域。
清洗剂 R2：零件号码 83 19 0 417 324；BMW 零件部参考说明。
干燥时间 ≥ 1 分钟
注意！

粘结区域必须保持干燥、无灰尘、无油脂。
粘结区域在清洁后，不能再直接用手触摸。


预准备挡风玻璃：
为密封条和粘结剂条使用用清洁剂 R2 浸湿的清洁纸巾清洁挡风玻璃粘接区域。
清洗剂 R2：零件号码 83 19 0 417 324；BMW 零件部参考说明。
最少干燥时间 ≥ 1 分钟
注意！

粘结区域必须保持干燥、无灰尘、无油脂。
粘结区域在清洁后，不能再直接用手触摸。


将玻璃活化剂粘结剂涂覆在挡风玻璃表面相应的聚氨基甲酸酯粘结范围内。
用粘结剂浸湿清洁纸巾，涂抹要均匀。
最少干燥时间 ≥ 5 分钟
提示：

为了均匀地 涂敷粘结剂，要使用气动或电动粘合剂筒压力器 (参考说明 BMW 零件部)。

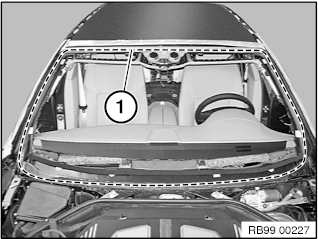

在区域 (1) 涂上粘结剂。

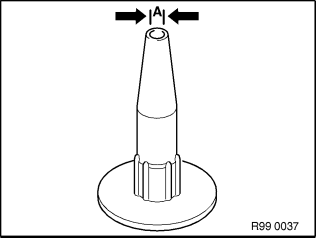

焊缝几何形状为半圆形。
使用专用工具  51 0 104 将挡风玻璃从存物架上提起并移至挡风玻璃开口上方。
注意！

不要把挡风玻璃安装在外部角上，挡风玻璃会碎裂！
不要损坏车门窗框架上的膨胀泡沫塑料条。


将挡风玻璃放入挡风玻璃开口中，并确定左右 A 柱上的间隙尺寸。
提示：

塑料胶带 (1) 的粘结区域必须无油脂和灰尘。

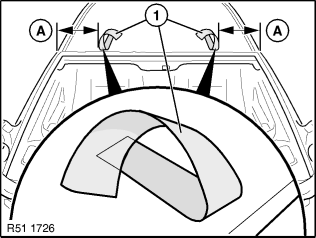

车顶上在与外角距离 (A) 处粘贴两根黄色塑料胶带 (1)。
长：400 mm
A =
250 mm

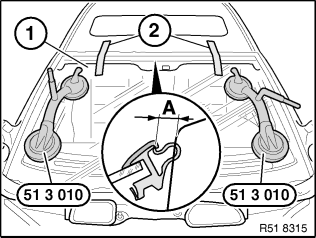

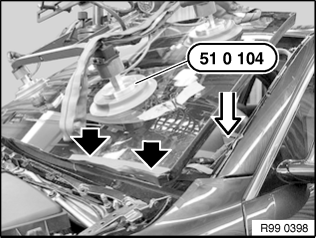

将挡风玻璃 (1) 用专用工具  51 3 010 小心地：
-
上部安装
-
侧面均匀对齐
-
下部装入并按上
-
根据尺寸 (A) 校正上部密封件
a = 4 ±1 mm
-
在该位置，上部用两条黄色塑料胶带 (2) 固定在该高度
注意！

注意粘结剂的干燥时间。


装配车辆。
