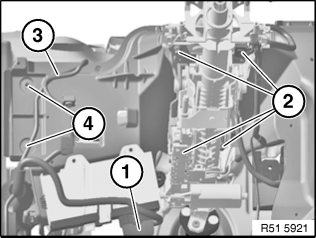

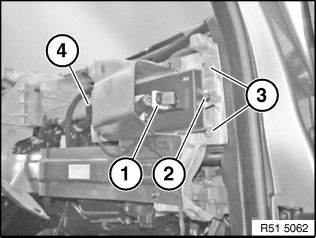

脱开插头连接 (1)。

松开螺栓 (2)，拆下控制单元。

松开螺母 (3)。

拧紧力矩 51 45 1AZ。

松脱电线束 (4)。

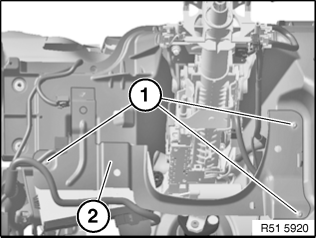

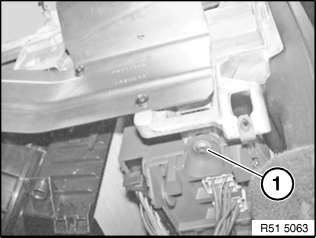

松开螺栓 (1)。

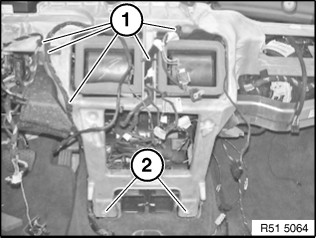

松脱电线束 (1)。

松开螺栓 (2)。

拧紧力矩 51 45 4AZ。

将中央控制台向后拉约 130 mm。

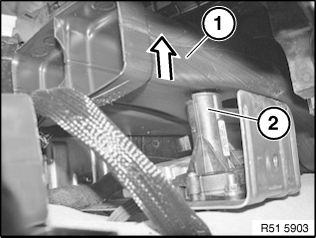

将后座区加热管道 (1) 升高到变速箱紧急解锁装置 (2) 上方。

具有四区调节功能的空调器：

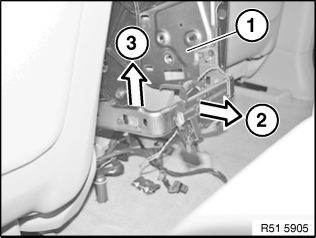

将中央控制台 (1) 向后拉约 130 mm (2) 并在后部抬起约 120 mm (3)。

具有四区调节功能的空调器：

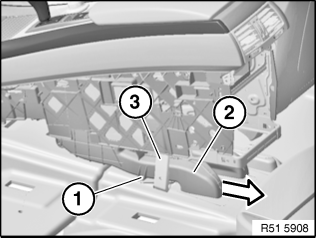

松开左右螺栓 (1)。

将后座区风扇 (2) 向后拉至支架 (3)。

具有四区调节功能的空调器：

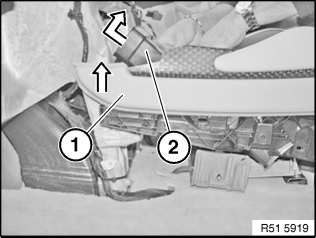

抬起中央控制台 (1) 前部，并将加热管道 (2) 向上抽出。

如有必要，拔下护膝 (1)。

如有必要，松开螺栓 (1)。

拆下护膝支承板 (2)。

脱开插头连接 (1) 并将控制单元从控制单元盒中拆下。

松开螺栓 (2)。

拧紧力矩 32 31 1AZ。

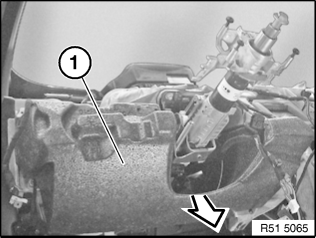

降低转向柱。

松脱电线束 (3)。

松开螺母 (4)。

拧紧力矩 51 45 1AZ。

松开诊断插座。

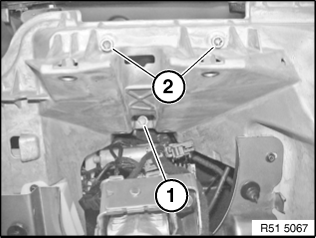

松开螺栓 (1)。

拧紧力矩 51 45 4AZ。

松开螺栓 (2)。

拧紧力矩 51 45 3AZ。

拆下仪表板架梁。
