51 11 156 拆卸和安装前部保险杠饰件（自 2010 年 3 月起）
注意！

有混淆危险！
安装有不同的螺栓。

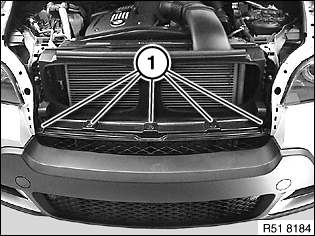

松开螺栓 (1)。

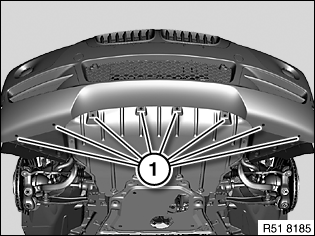

松开螺栓 (1)。

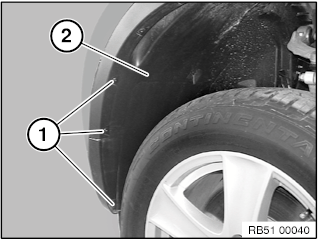

松开轮罩盖 (2) 上的左右螺栓 (1)。
安装说明：

注意轮罩盖 (2) 的位置是否正确。

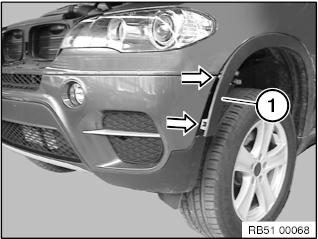

松脱左右前部区域中的轮罩盖板 (1)。
仅限 X5 M：
拆卸 前部反光器。

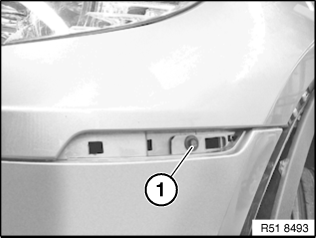

松开螺栓 (1)。
提示：

如图所示的左侧操作，以相同方式进行右侧上的操作。


注意！

保险杠饰件 (1) 从侧面嵌入定位件中，因此拆卸时必须先脱开（有损坏危险）。


拆卸

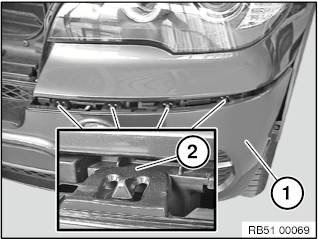

  • 从外部开始，小心脱开左右独立导向件锁止片 (2)。
  • 与助手一起向前部稍稍移动保险杠饰件 (1)，如有必要，解除联锁并脱开驻车距离报警系统 (PDC) 的插头连接、左/右 全景 摄像机的插头连接以及左/右前雾灯的插头连接。
在助手帮助下向前拆卸保险杠饰板（1）。
安装说明：

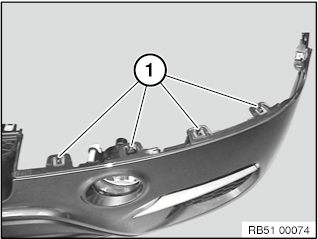

导向件锁止片 (1) 不允许受损！
注意 间隙尺寸。
