31 11 506 降低 / 抬起前桥架梁 (SWZ00-2040)

需要的专用工具：

  • 00 2 030
  • 00 2 040
  • 31 4 051
  • 31 4 100
  • 31 4 170
  • 33 3 274
警告！

有伤害危险！
如果忽视，车辆可能从升降台上滑脱并给您和其他人员造成致命伤害。
支撑部件时应注意：
  • 不要再抬起或降低车辆。
  • 车辆不能由升降台的定位盘进行抬升。


注意！

降低 / 拆卸前桥架梁之前：

注意提升车辆的 安全提示！

为了避免损坏升降台，在车辆上进行重量平衡！
用沙袋给减震支柱盖加载。


警告！

将发动机用专用工具固定在安装位置，以免脱落。

前桥架梁下降前强制松开转向器处的 转向轴！
如果忽视，可能造成前围转向轴支撑损坏！


注意！

N57：起动马达有短路危险！


需要的准备工作：

  • 将发动机固定在安装位置。
  • 松开 转向器上的转向轴。
  • 拆下 前轮。


注意！

请使用专用工具，以免损坏上部横向摆臂上的球形万向节，由此无需拆卸摆动轴承！


将左右塞子从减震支柱盖中顶出。
用专用工具  31 4 170 将左右摆动轴承 (1) 固定在安装位置。
拆下 前后机组防护板。
拆下 转向器上部左右盖板。
拆下 加强板。
在后部区域内部分松开 左右前部轮罩盖（后部件）。
拆下 减震支柱支架上的下部横向摆臂。
带主动转向控制的车型：
脱开插头连接 (1) 并将导线 (2) 从前桥架梁上松脱。
从前桥架梁上松开液压助力转向机构的液压管路及支架。
带动态行驶稳定装置的车型：
-
从前桥架梁上松开动态行驶稳定装置的所有液压管路。
注意！

为了避免车轴测量，请标记转向器 (1) 相对于前桥架梁 (2) 的位置！


为此在后部螺栓连接点 (左右) 上画一条宽的白色虚线，然后在上面做一个细的黑色标记 (3)。
松开螺母并向下取出螺栓 (1)。
拧紧力矩  32 00 1AZ
将液压助力转向器 (2) 绑在高处。
安装说明：

在安装时注意，要根据拆卸前在前桥架梁上所做标记重新校正转向器。
更换螺栓和螺母。


在助手帮助下把专用工具  00 2 040 安放到修理厂用汽车举升台 00 2 030 上。
将专用工具 31 4 051 和 31 4 100 装入专用工具 00 2 040 的相应定位件中。
降低专用工具  33 3 274。
提示：

图示为左侧的支撑点。

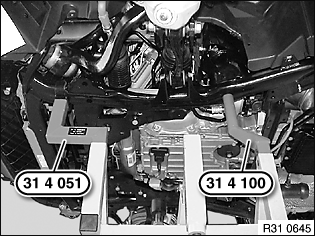

将专用工具  31 4 051 和  31 4 100 对准前桥架梁。
通过操纵修理厂用汽车举升台   00 2 030 支撑住前桥架梁。
松开螺栓 (1、2)。
拧紧力矩 31 10 1AZ
安装说明：

检查螺纹的损坏情况，如有必要，用 Helicoil 螺纹修复件修理。
首先拧紧螺栓 (1)，然后拧紧螺栓 (2)。


注意！

有损坏危险！
在降低时必须进行下列操作：
-
拆下 前桥架梁上的热交换器并绑在高处。
-
拆下 前桥架梁上的稳定杆 (常规) 并绑在高处。
-
拆下前桥架梁上或稳定杆固定卡箍上的所有液压管路并绑在高处。
-
带主动转向控制的车型：脱开插头连接，将连接导线露出至液压助力转向器。



将前桥架梁降低最多 10 cm。
