61 71 100 拆卸和安装/更换车窗玻璃清洗泵
  • 更换挡风玻璃清洗泵前，检查储水罐是否有污物，如有必要，进行清洗！
需要的准备工作：

  • 拆下右侧 纵梁盖板的饰板
  • 拆下右前 轮罩盖板 (后部件)


提示：

操作以 E70 为例描述。其他车型上可能会有细节上的偏差。


注意！

有损坏危险！
小心地执行工作步骤，以免损坏侧围。



松开螺栓。
略微向前拉侧围。

安装说明：

拧紧力矩 41 35 7AZ (A 柱区域)。
拧紧力矩 41 35 8AZ (车门槛区域)。


提示：

为使图示更清楚，侧围已拆下。
如有必要，收集溢出的清洗液。

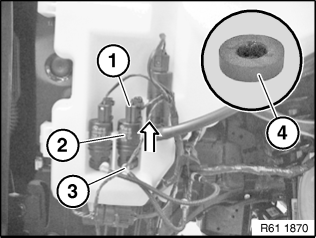

脱开插头连接 (1)。
将车窗玻璃清洗泵 (2) 沿箭头方向从车窗清洗装置的储水罐中拉出。
将软管插头连接 (3) 从车窗玻璃清洗泵 (2) 上脱开。

安装说明：

更新车窗玻璃清洗泵的滤网。
在车窗玻璃清洗泵 (2) 的密封环 (4) 上涂润滑剂。
注意软管的正确敷设。
向储水罐中添加水。
