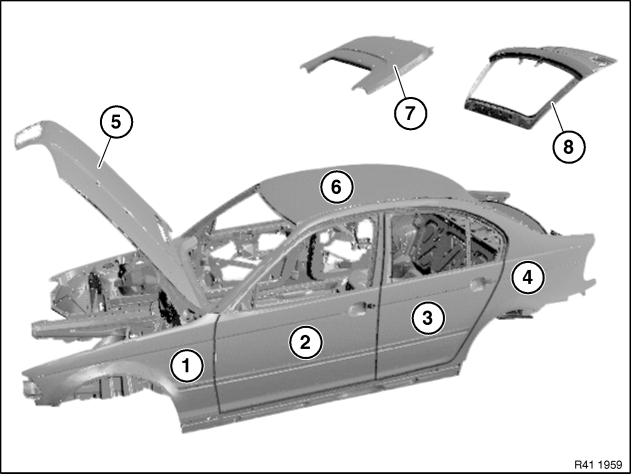

下面的插图是所有车身系列的原理图示。
将插图选用到相关的车辆上。
下列表格中所有未提及的部件采用的是常用的钢板。
部件 |
车辆 |
材料 |
|---|---|---|
(1) 前部侧围 |
E52 (Z8) |
铝 |
|
E60、E61 |
铝 |
|
E63、E64 |
塑料 (热塑性塑料) |
|
E65、E66 |
铝 |
|
E70, E71,E90 (M3), E92, E93 |
塑料 (热塑性塑料) |
|
E89 (Z4) |
铝 |
(2) 前车门 |
E36/C (M3) |
铝或钢 |
|
E36/2 (M3) |
铝或钢 |
|
E52 (Z8) |
铝 |
|
E63、E64 |
铝 |
(4) 后部侧围 |
E52 (Z8) |
铝 |
(5) 车前盖 |
E38 (750i) |
铝或钢 |
(5) 车前盖 |
E46/C (M3) |
铝 |
|
E46/2 (M3) |
铝 |
|
E52 (Z8) |
铝 |
|
E60、E61、E63、E64 |
铝 |
|
E65、E66、E70、E71 |
铝 |
|
E85 (Z4) |
铝 |
|
E90 (M3), E92 (M3) |
铝 |
|
E89 (Z4) |
铝 |
(6) 硬车顶 / 车顶 |
E36/C |
铝 |
|
E36/7 (Z3) |
塑料 (玻璃纤维 / 环氧树脂) |
|
E46/C |
铝 |
|
E46/2 (M3 CSL) |
塑料 (CFK) |
|
E52 (Z8) |
塑料 (PU) |
|
E85 (Z4) |
塑料 (SMC) |
|
E63 (M6) |
塑料 (CFK) |
|
E89 (Z4) |
铝 |
(7) 折叠式车顶盖罩 |
E46/C |
镁 |
|
E64 |
塑料 (SMC) |
(8) 后行李箱盖 |
E46/2 (M3 CSL) |
塑料 (SMC) |
|
E52 (Z8) |
铝 |
|
E63、E64 |
塑料 (SMC) |
