31 60 ... 拆卸和安装 Low Profile 带箍的提示

需要的专用工具：

  • 31 5 200
  • 2 413 949
注意！

在拆卸时，Low Profile 带箍（点划线）被拉伸，因此不允许重复使用！


根据 Low Profile 带箍的结构类型需要不同的专用工具（钳子）进行装配。

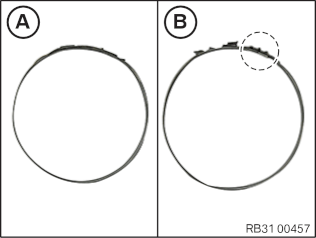

识别带箍并挑出所需的专用工具。
带箍类型 A = 钳子 31 5 200
带箍类型 B = 钳子 2 413 949
装配（型号 A）：
将 Low Profile 带箍在安装位置 (A) 处安放到橡胶防尘罩上。
将专用工具  31 5 200 安放在凸耳 (1、2) 上。
提示：

同时必须注意，专用工具的活动支脚 (3) 要安放在凸耳 (1) 上。


检查橡胶防尘罩和 Low Profile 带箍的位置，如有必要进行校正。
用专用工具  31 5 200 挤压 Low Profile 带箍，并按上带箍两端 (1)。
松开并拆下专用工具。
检查搭钩锁止件 (H)，如有必要，用新的 Low Profil 带箍重复上述过程。
装配（型号 B）：
将 Low Profile 带箍在安装位置处安放到橡胶防尘罩上。

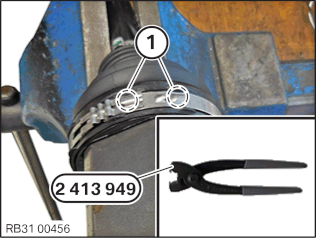

将专用工具  2 413 949 安放在凸耳 (1) 上。
检查橡胶防尘罩和 Low Profile 带箍的位置，如有必要进行校正。

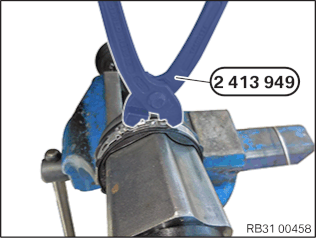

用专用工具 2 413 949 挤压 Low Profile 带箍，直至搭钩锁止件卡入。
松开并拆下专用工具。
检查搭钩锁止件，如有必要，用新的 Low Profil 带箍重复上述过程。
