41 63 003 更新盖帽
需要的准备工作：

  • 拆下右侧 后轮
  • 拆下右 后轮罩盖
  • 拆下 燃油加注管接头盖板
  • 拆下 燃油箱加油盖的伺服马达。


提示：

将示意图传递到相应车型上。


注意！

侧围中的板材法兰和轮罩的变形会导致车辆长期泄漏。拆卸 / 装配要高度仔细地进行。


需要下列车身新零件（参见计算机管理零件目录 ETK）：
-
(1) 盖帽

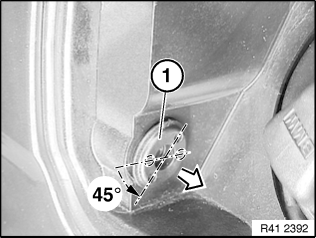

将轴套(1)旋转约 45° 并沿箭头方向拉出。

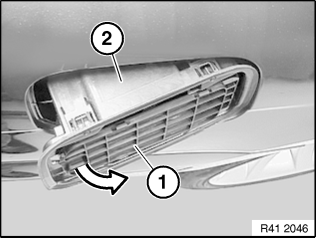

向内按压限止带(1)并取出(参见箭头所示)。

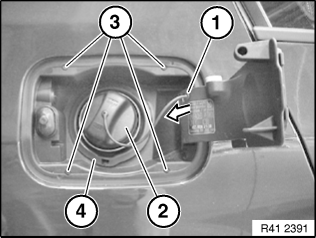

将盖帽在标记 (3) 处用小螺丝起子穿透。
拆下盖罩 (2)。
提示：

显示不带加油管。

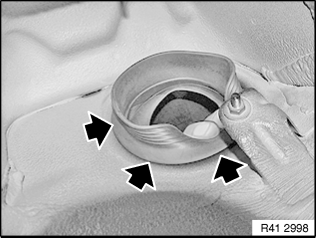

删除板材法兰的橡胶密封件。

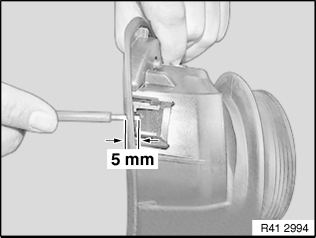

将螺丝起子插入最大 5 mm 深，并松脱盖帽卡子。
将盖帽用钳子 (2) 保持在张紧状态。
用螺丝起子 (1) 分别松脱卡子。
将卡子按下列顺序松脱：
  1. 上部左
  2. 下部左
  3. 上部右
  4. 下部右
在两个下部卡子上沿相反的方向移动螺丝起子。
关闭铰链臂 (1)。
注意！

不要损坏侧围的板材法兰。


小心地将盖帽 (2) 首先在后部沿箭头方向从侧围上旋出并取出。
安装说明：

打开铰链臂。

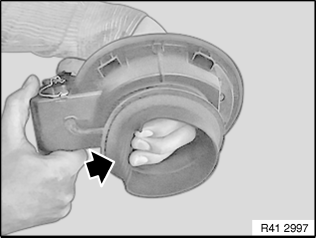

将密封防尘套在铰链区域内向内卷起并固定住。
插入盖帽并将密封防尘套通过加油管插上。


安装说明：

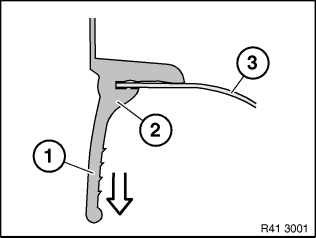

用装配辅助工具 (1) 把密封唇 (2) 拉到轮罩的板材法兰 (3) 上方。


安装说明：

显示不带加油管。
检查密封唇的位置是否正确。


安装说明：

盖帽必须嵌入 4 次。
安装后在弹簧夹处小心地检查盖帽定位是否牢固。

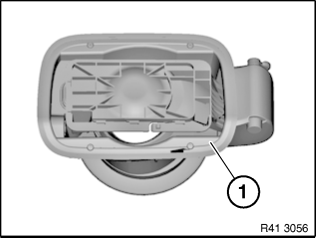

在区域 (1) 内在密封唇和侧围之间不允许有明显的间隙。
