34 41 220 拆卸和安装/更新所有手制动器制动蹄

需要的专用工具：

  • 34 4 000
安装说明：

  • 拆下后部 制动盘。
  • 松开电动机械式驻车制动器 (EMF)。
完成维修工作之后，调整 驻车制动器


提示：

更新手制动摩擦片时同样需更新下列部件：
  • 扩张锁止器
  • 调整螺钉
  • 弹簧组件

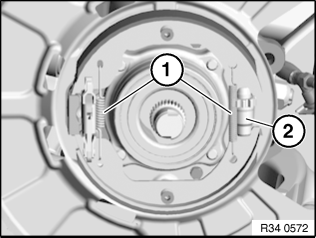

取下回位弹簧 (1) 及制动弹簧钳。
安装说明：

回位弹簧 (1) 不允许过度拉伸。
检查回位弹簧 (1)，如有必要，进行更新。
不允许混淆回位弹簧 (1)。
注意调整螺钉 (2) 的安装位置。
对轴套螺纹和螺栓薄薄地涂一层油脂，
参见 BMW 维修消耗材料。


提示：

图示无轮毂。

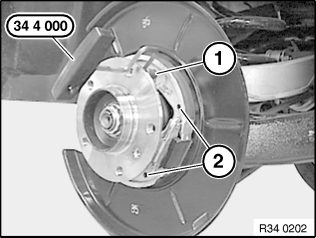

用专用工具 34 4 000 将开口销（1）转 90° 并取下。
拆下制动蹄 (2)。
