51 36 070 拆卸和安装 (更新) 左后或右后侧窗

需要的专用工具：

  • 00 9 322
  • 51 3 010
注意！

”车窗粘结的提示” 是该维修说明的基础，务必要遵守。
用保护罩盖住后部侧围。


提示：

用 Roll Out 2000 进行拆卸。仅在更换时用摆动刀工作。


需要的准备工作：

  • 拆下 行李箱中的栏杆
带电视的车型：
  • 脱开 电视功率放大器上的插头连接
  • 用胶带将插头和导线固定在侧窗上 (损坏危险) 。
  • 用织物胶带封住侧窗玻璃上的所有天线导线 (有损坏危险)

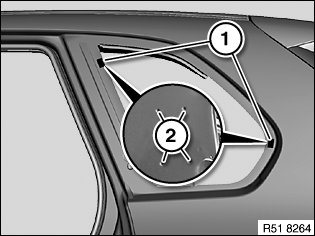

注意！

用织物胶带封住交点范围内的车身 (有损坏危险)。

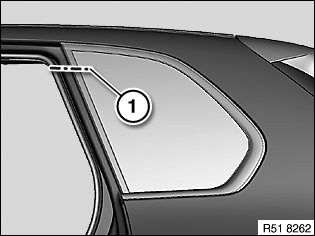

将 Roll Out 2000 中的钢丝牵引锥在直线 (1) 处穿过粘结剂条。
仅更换：

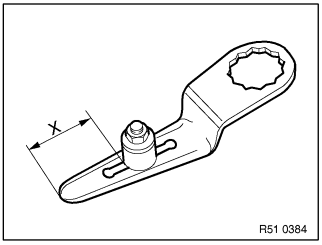

将带调节辊轮的直铲刀 (BMW 零件部参考说明) 装配到工具上，并调整尺寸 (X)。
由于粘结剂条的位置不同而对尺寸 (X) 进行不同的调整，参见插图 R51 8263。
提示：

刀具在每次使用前，应在磨床上重磨 (新刀具也要重磨)。


用织物粘胶带 (例如 Tesa) 封住侧窗玻璃和车身法兰边缘。
仅更换：

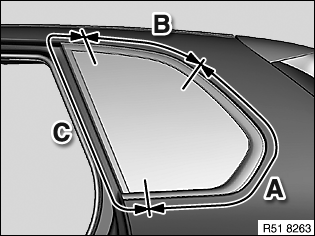

在 (A) 和 (B) 区应对刀的滚轮进行不同的调整 (有损坏危险)。
A =
16 mm
B=
30 mm
C =
用手术刀从上往下进行切割
仅更换：
将侧窗玻璃外部用胶带固定在车身上。

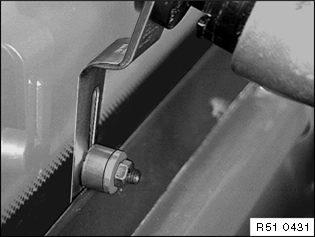

小心地把刀插入车身和侧窗玻璃之间。
将刀柄平行于侧窗玻璃推入。尽可能地靠近车身割下粘结剂条。
注意！

注意侧窗玻璃上的电缆。(有损坏危险)


仅更换：

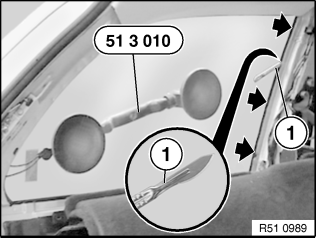

在用摆动刀接触不到的 C 柱区域内，可以使用手术刀 (1) (较高负荷)。
注意！

用手术刀小心地割断粘结剂条。
在切割过程中另一个人必须用专用工具  51 3 010 在后部向外拉侧窗玻璃。


将侧窗玻璃用专用工具  51 3 010 取下。

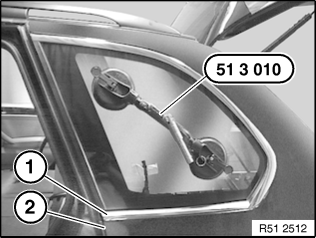

安装 2 段 Dual Lock 胶带时：
清除剩余 Dual Lock 胶带 (1) 并清洁粘结面。
将新 Dual Lock 胶带 (1) 粘贴在车身范围上的标记 (2) 之间。
侧窗上的 Dual Lock 胶带必须与这些 Dual Lock 胶带一致。

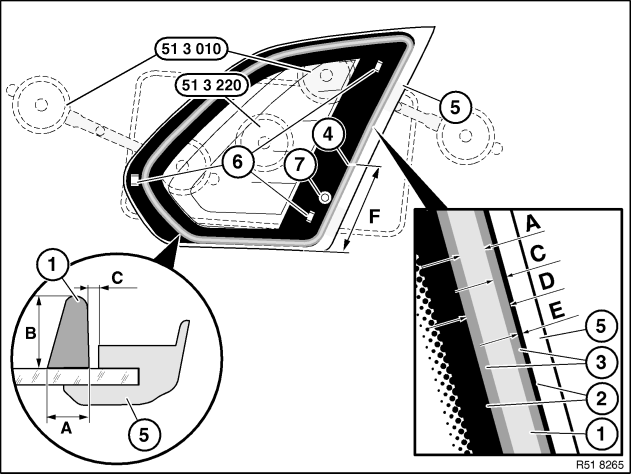

侧窗玻璃粘结一览图 (E70)：

1
粘结剂条
A
7 ±1 mm (粘结剂条的宽度)
2
陶瓷层
B
11 -2 mm (粘结剂条高度)
3
底漆涂层
C
1.5 +1 mm (1 至 5 的距离)
4
粘结剂条的起始位置
D
16 +2 mm (底漆痕迹的宽度)
5
PVC 覆层
E
0 mm (3 与 5 的间距)
6
Dual Lock 胶带
F
约 120 mm (4 至 5 的距离)
7
定位销 (只在新的车窗玻璃上)






将专用工具  51 3 010 插在工具车上。弄湿吸盘面并固定侧窗玻璃。
如要再次使用以前的侧窗玻璃，把残余粘结剂刮薄到 0.5 mm。
侧窗上的 Dual Lock 胶带 (6) 必须与车身法兰上的 Dual Lock 胶带一致。
粘结剂条 (1) 几乎垂直的部分 (B) 必须同 PVC 覆层 (5) 靠紧。
将接缝 (4) 用专用工具  00 9 322 补好。
用专用工具  51 3 010 安放侧窗玻璃下部。
仅在更新时：借助定位销安装侧窗。
将侧窗玻璃上部内折。
关闭后车门。
如果必要，进行调整使车窗玻璃与后车门适配。
将侧窗嵌入 Dual Lock 胶带中，并用黄色塑料胶带*固定。
* (参考说明 BMW 零件部)
