34 00 x01 在制动摩擦片和制动器支架上涂抹制动摩擦衬块膏的相关规定
注意！

为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面，而要用 BMW TI 的制动器清洁剂清洁。使用号码为 83 19 2 154 780 产品清洁并薄薄涂抹制动衬块膏 BMW Tl。号码 83 19 2 158 851（3 克）或号码 83 19 2 158 852（100 克）。

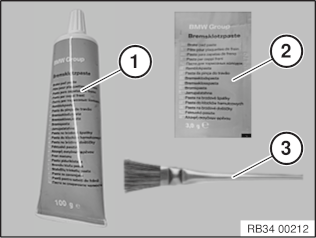

使用毛刷将制动摩擦衬块膏涂抹在标记的区域！


  • (1) 制动衬块膏 100 克 BMW Tl。号码 83 19 2 158 852
  • (2) 制动衬块膏 3 克 BMW Tl。号码 83 19 2 158 851
  • (3) 用于在标记表面上涂抹制动摩擦衬块膏的毛刷。
注意！

如果要在一个用过的制动盘上安装新的制动摩擦片，必须注意以下问题：
  • 将区域 (1) 中的边缘稍许倒角（尺寸 A 最大可为 1 mm）。


此操作步骤适用于所有后续介绍的制动系统！
制动器 IPS (Fa. CBI) 1-浮钳式制动器的柱塞（模型系列：1 系、3 系、4 系、X3）

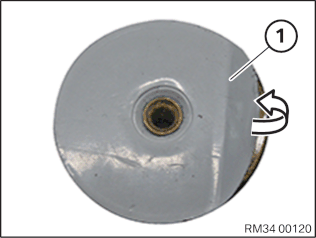

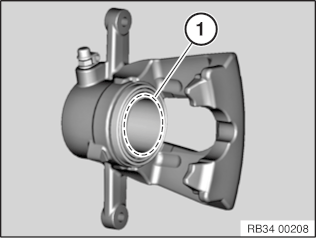

用制动器清洁剂清洁制动器活塞的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

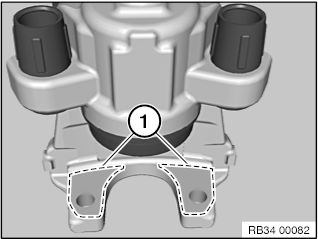

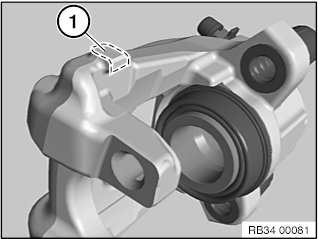

用制动器清洁剂清洁锤形头/制动钳壳体的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁制动钳的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

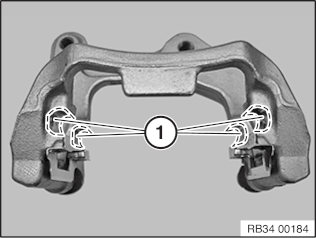

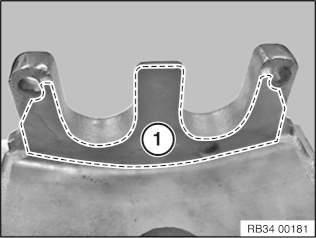

为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (1)。用制动器清洁剂清洁导向件表面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向件表面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。

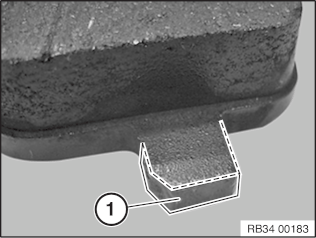

为区域 (1) 和 (2) 中的内部制动摩擦片锤形头薄薄地涂抹制动摩擦衬块膏。
为区域 (1) 和 (2) 中的外部制动摩擦片锤形头薄薄地涂抹制动摩擦衬块膏。
制动器 FN (Fa. Continental Teves) 1-浮钳式制动器的柱塞（模型系列：5 系、6 系、7 系、8 系、X1、X3、X5、Z4、Rolls-Royce）

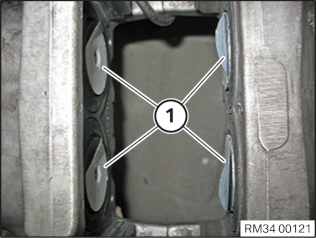

用制动器清洁剂清洁制动器活塞的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁锤形头/制动钳壳体的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁制动钳的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (1)。用制动器清洁剂清洁导向件表面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向件表面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中内部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中外部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
制动器 FN (Fa. Continental Teves) 2-浮钳式制动器的柱塞（模型系列：5 系、6 系、7 系、8 系、X5、Rolls-Royce）

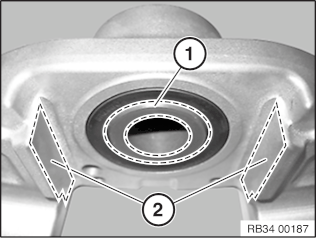

用制动器清洁剂清洁制动器活塞的接触面 (2)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁锤形头/制动钳壳体的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁制动钳的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

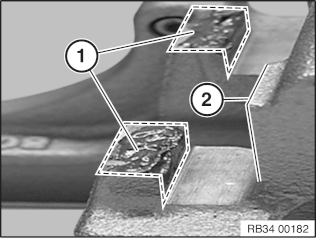

为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向件表面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向件表面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中内部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中外部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
制动器 Collette (Fa. TRW) 1-制动钳的柱塞（模型系列：MINI、1 系、5 系、6 系、Z4）
用制动器清洁剂清洁制动器活塞的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁制动钳的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架 上的制动摩擦片导向面 (1) 。用制动器清洁剂清洁导向面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

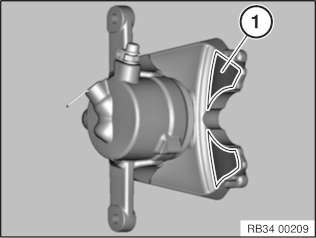

给区域 (1) 两侧的制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
制动器 P 4.40 (Fa. Brembo) 4 固定钳式制动器的柱塞（模型系列：MINI、1 系、3 系、4 系、5 系、6 系、7 系、8 系、X5、Rolls-Royce）
用制动器清洁剂清洁制动器活塞的接触面（1），然后薄薄地涂抹制动摩擦衬块膏。

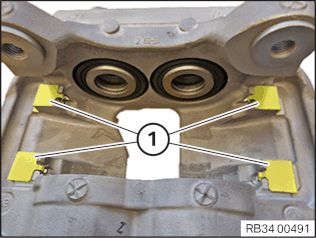

为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (2)。用制动器清洁剂清洁导向面（2），然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁内侧和外侧两个导向面（2），然后薄薄地涂抹制动摩擦衬块膏！

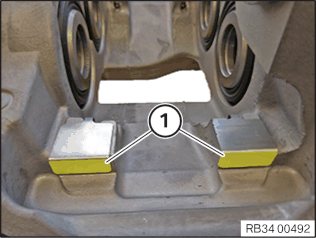

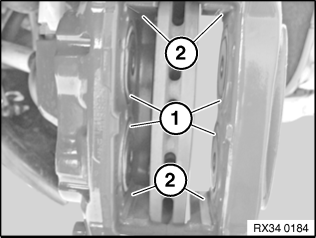

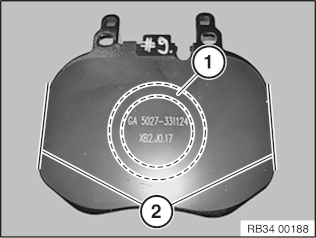

在两侧区域（1 和 2）内的接触面上涂覆一层制动摩擦衬块膏。
给区域 (1) 两侧的制动摩擦片接触面薄薄地涂抹制动摩擦衬块膏。
制动器 P 4.40 (Fa. Brembo) 2 固定钳式制动器的柱塞（模型系列：1 系、2 系、3 系；不适用于 M2 F87）
用制动器清洁剂清洁制动器活塞的接触面（1），然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (2)。用制动器清洁剂清洁导向面（2），然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁内侧和外侧两个导向面（2），然后薄薄地涂抹制动摩擦衬块膏！
在两侧区域（1 和 2）内的接触面上涂覆一层制动摩擦衬块膏。
给区域 (1) 两侧的制动摩擦片接触面薄薄地涂抹制动摩擦衬块膏。
制动器 (Fa. Brembo) 4-柱塞-固定钳式制动器（系列车型：MINI F5x 运动型制动器）

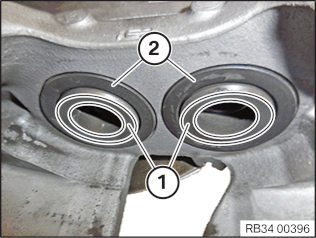

检测防尘密封圈 (1) 的受损情况，如有必要，进行更新。
清洁制动钳插口 (2)，然后薄薄地涂一层制动块软膏。

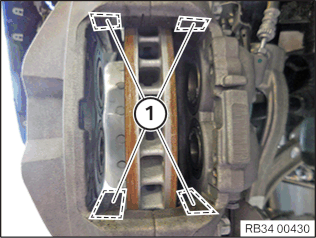

给区域 (1) 两侧的制动摩擦片接触面薄薄地涂抹制动摩擦衬块膏。
不要给制动摩擦片靠板上油脂，要用制动器清洁剂彻底清洗！
只能使用新的定位板！
在一处轻轻提起防护膜 (1)。
将定位板 (1) 放入制动器活塞。

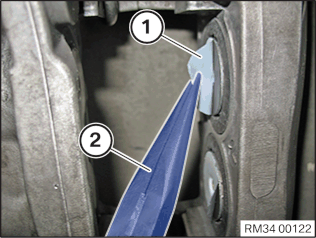

用一把尖嘴钳 (2) 掀去防护膜 (1)。
注意！

不允许触摸定位板的粘结面！

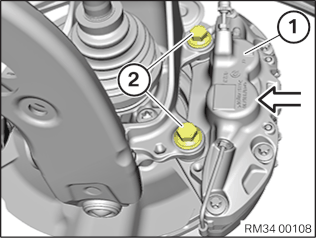

沿箭头方向安装制动钳 (1)。
零件：更换螺栓 (2)。
装上螺栓 (2) 并拧紧。
安装制动摩擦片 (1)。
注意！

插入制动摩擦片时不允许触摸定位板的粘结面！

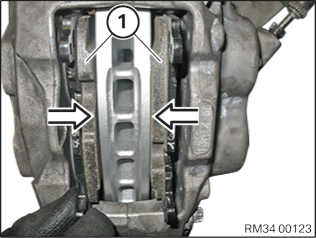

将制动摩擦片放到制动盘上，然后推入。


为确保定位板与制动摩擦片粘贴牢固，必须务必遵守如下说明：
用力将制动踏板杆踩到底，并保持踩踏至少 1 分钟！
制动器 (Fa. Continental) 4-柱塞-固定钳式制动器（系列车型：7 系 G11、G12）
用制动器清洁剂清洁制动器活塞（4 件）的接触面 (1)。
检查防尘套 (2)，必要时更新。
总是更换定位板 1！
安装定位板 1。
必须注意滑动板在导向件中的位置是否正确！
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳上的制动摩擦片导向面 。
给滑动板 (1) 板表面薄薄涂覆制动衬块膏。
制动器 (Fa. Brembo) 4-柱塞-固定钳式制动器（系列车型：7 系 G11、G12）
用制动器清洁剂清洁制动器活塞（4 件）的接触面 (1)。
必须完全清除残余粘结剂。
检查防尘套 (2)，必要时更新。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳上的制动摩擦片导向面 (1)。
用制动器清洁剂清洁导向面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

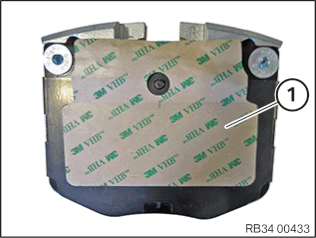

从制动摩擦片上揭下粘胶层防护膜 (1)。
不要接触粘接层！
将制动摩擦片装入制动钳中，同时粘接层不得接触到制动器活塞。

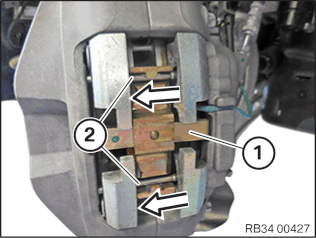

安装固定夹 (1)。
沿箭头方向嵌入防松销 (2)。
注意！

安装制动摩擦片后，必须将其立即与制动器活塞粘贴在一起：
  • 将制动踏板杆踩到底并保持压力一分钟。由此将制动摩擦片与制动器活塞粘贴。
