51 16 165
完整地拆卸和安装中央控制台
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
13
将中央控制台安装到支架上
M6
5,6
Nm
用于
13
23
蓄电池负极导线连接到蓄电池上
螺栓M6
拧紧扭矩
5
Nm
用于
15
中央控制台架梁处的选档杆架梁
M6
5,6
Nm
用于
18
后部中控台饰板安装到中央控制台上
钢板螺栓
拧紧力矩
2,8
Nm
用于
22
壁毯安装到中央控制台上
钢板螺栓
2,8
Nm
用于
24
蓄电池盖安到行李箱上
钢板螺栓
3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
5
9
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 687 (00 9 340)
拆卸辅助工具
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
0 496 571 (00 9 327)
装配楔
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 490 540 (00 9 323)
刮刀
用于
11
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 | |
| 更新，通过 | 83300496571 |
| 搭配 | |
| 维修信息号 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 61 00 ... 有关蓄电池处理的安全提示 |
2
13
|
| 12 00 ... 连接和断开蓄电池接线的提示 |
2
13
|
| 61 12 ... 智能型蓄电池传感器 (IBS) 的提示 |
2
13
|
零件
附加信息
51 16 165
完整地拆卸和安装中央控制台
一般信息
准备工作
1
–
拆卸蓄电池盖板
打开行李箱底板饰件。
松开螺栓
1
。
向上拆下蓄电池盖。
2
–
断开蓄电池负极导线
有更多信息。
前提
点火开关已关闭。
技术信息
注意关于操作车辆蓄电池的安全提示。
更多信息参见：
61 00 ... 操作车辆电池的安全提示
61 00 / 12 00 ... 连接和断开车辆电池的提示
61 12 ... 智能型蓄电池传感器 (IBS) 的提示
松开螺母
1
。
有损坏危险
蓄电池接线柱、安全蓄电池接线柱或智能型蓄电池传感器 (IBS) 损坏。
蓄电池接线柱损坏可能导致车载电路功能异常或失灵。
通过小心地来回移动蓄电池接线柱拔下蓄电池接线柱。不要用工具取下。
将智能型蓄电池传感器(IBS)
2
从蓄电池上取下，并固定在侧面。
3
–
拆下前部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
松开螺栓
1
。
将壁毯
2
从夹子
3
上松开。
将壁毯
2
向前从夹子
4
处拉出。
4
–
拆下后部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
将壁毯
1
向前推并由此从夹子
2
处松开。
将壁毯
1
从中央控制台中抽出。
5
–
对于没有后座显示器的规格：拆卸后部中控台饰板
将中控台饰板
1
用专用工具
0 496 569 (00 9 325)
沿箭头方向从夹子
2
处从中央控制台中松开。
6
–
对于带有后座显示器的规格：拆卸左右后座显示器底座上的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
用专用工具
0 493 687 (00 9 340)
将盖板
1
松脱并拆下。
用专用工具
0 493 687 (00 9 340)
将盖板
1
松脱并拆下。
打开臂托
1
。
用专用工具
0 493 687 (00 9 340)
将盖板
2
松脱并拆下。
7
–
拆卸后部中控台饰板
注意
为了更清楚概览：示意图中未标注位置。
松开左右螺栓
1
。
将左右固定锁片
2
提升至卡子上方。
将后部中控台饰板
3
从中央控制台上取下。
脱开所有插头连接和后部中控台饰板
3
。
8
–
拆卸后部通风格栅
从两侧松脱卡子
1
。
将通风格栅
2
小心地向上撬出。
解锁并脱开相应的插头连接。
9
–
拆卸前部中控台饰板
技术信息
对于生产时间（1）在 2009 年 10 月之前的车型（不包括 M 车型），作为准备，必须拆下控制器按钮。
注意下列生产时间：
1
最近10/2009次: 控制器只有
下部
按钮
2
在2009年10月之后：控制器有
下部和上部
按钮

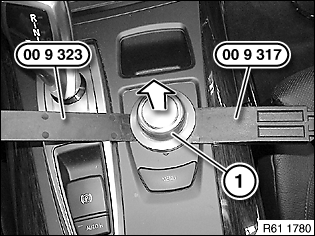

▶ 拆下控制器按钮（不包括至 2009 年 10 月的 M 车型）
将控制器按钮
1
用专用工具
0 496 571 (00 9 327)
和
0 496 569 (00 9 325)
沿箭头方向从控制器撬出并拆下。
◀
有损坏危险
部件损坏。
较大的力作用可能会损坏部件。
小心地操作部件。

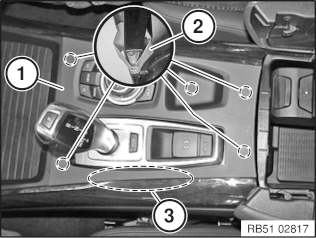

遮盖工作区域内的中控台饰板
1
和中央控制台。
将中控台饰板
1
用专用工具
0 496 571 (00 9 327)
从前部区域开始从中央控制台中撬出。此时将专用工具
0 496 571 (00 9 327)
安装到夹子
2
上。
将中控台饰板
1
在侧面区域
3
中小心地撬出。
撬出剩余夹子
2
并拆卸中控台饰板
1
。
10
–
拆卸选档杆的架梁
松开螺栓
1
。
抬起选档杆
2
的架梁并断开所属的插头连接。
取下选档杆
2
的架梁。
11
–
拆卸接插孔(AV)上的盖板
将固定凸耳
2
用专用工具
0 490 540 (00 9 323)
解锁。
将盖板
1
从杂物箱中抽出。
脱开相应的插头连接。
拆下盖板
1
。
核心任务
12
–
拆下中央控制台
注意
为了更清楚概览：示意图中未标注位置。
连接蓄电池。
移动前部座椅直到可触及螺栓
1
和
2
。
松开螺栓
1
和
2
。
在右侧重复该工作步骤。
断开蓄电池接线。
松开螺栓
1
。
将中央控制台
2
向后拉约
50 mm
。
配有后座显示器的款型：
脱开插头连接
3
。
将空气导管
1
从中央控制台
3
抽出。
将电缆
2
导线支架从中央控制台
3
松开。
脱开插头连接
1
。

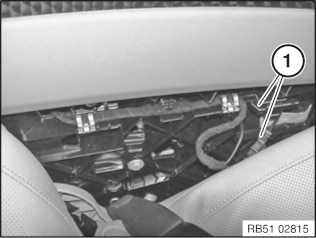

带弹出盒的车型：
抽出并脱开插头连接
1
。
注意
为了更清楚概览：示意图中未标注位置。
将中央控制台
1
向后/上拉。
抽出电线束
2
和
3
。
取下中央控制台
1
。
13
–
安装中央控制台
注意
为了更清楚概览：示意图中未标注位置。
将中央控制台
1
从后上方插入。
插入电线束
2
和
3
。
带弹出盒的车型：
连接插头
1
并将电线束插入固定夹中。
连接插头
1
。
将电缆导线支架
2
固定在中央控制台
3
上。
将空气导管
1
插入中央控制台
3
中。
将中央控制台
2
完全向前推，并拧紧螺栓
1
。
将中央控制台安装到支架上
M6
5,6
Nm
配有后座显示器的款型：
连接插头
3
。
▶ 连接蓄电池负极导线
技术信息
注意关于操作车辆蓄电池的安全提示。
更多信息参见：
61 00 ... 操作车辆电池的安全提示
61 00 / 12 00 ... 连接和断开车辆电池的提示
61 12 ... 智能型蓄电池传感器 (IBS) 的提示
将智能型蓄电池传感器(IBS)
2
安装到蓄电池上。
拧紧螺母
1
。
蓄电池负极导线连接到蓄电池上
螺栓M6
拧紧扭矩
5
Nm
◀
注意
为了更清楚概览：示意图中未标注位置。
连接蓄电池。
移动前部座椅直到可触及螺栓
1
和
2
。
拧紧螺栓
1
和
2
。
将中央控制台安装到支架上
M6
5,6
Nm
在右侧重复该工作步骤。
断开蓄电池接线。
▶ 断开蓄电池负极导线
有更多信息。
前提
点火开关已关闭。
技术信息
注意关于操作车辆蓄电池的安全提示。
更多信息参见：
61 00 ... 操作车辆电池的安全提示
61 00 / 12 00 ... 连接和断开车辆电池的提示
61 12 ... 智能型蓄电池传感器 (IBS) 的提示
松开螺母
1
。
有损坏危险
蓄电池接线柱、安全蓄电池接线柱或智能型蓄电池传感器 (IBS) 损坏。
蓄电池接线柱损坏可能导致车载电路功能异常或失灵。
通过小心地来回移动蓄电池接线柱拔下蓄电池接线柱。不要用工具取下。
将智能型蓄电池传感器(IBS)
2
从蓄电池上取下，并固定在侧面。
6100...
13
–
有关蓄电池处理的安全提示
1200...
13
–
连接和断开蓄电池接线的提示
6112...
13
–
智能型蓄电池传感器 (IBS) 的提示
◀
后续工作
14
–
安装接插孔(AV)上的盖板
连接相应的插头并插入盖板
1
。
将盖板
1
嵌入固定凸耳
2
。
15
–
安装选档杆的架梁
将所有插头与选档杆
2
连接。
安装选档杆
2
的架梁。
拧紧螺栓
1
。
中央控制台架梁处的选档杆架梁
M6
5,6
Nm
16
–
安装前部中控台饰板
检查
检查固定夹
1
和
2
是否受损。
理论状态
固定夹没有裂缝并且没有弯曲或者断裂。
结果
固定夹受损。
措施
更换固定夹。
装入中控台饰板
1
并且均匀地在所有夹子
2
上嵌入。
生产时间
1
2009 年 10 月之前 (不含 M 车型)：安装控制器按钮。
1
最近10/2009次: 控制器只有
下部
按钮
2
在2009年10月之后：控制器有
下部和上部
按钮

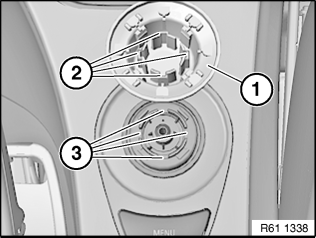

▶ 安装控制器按钮 (不包括 M 车型，截至 2009 年 10 月)
前提
控制器已安装。
安放按钮
1
，使导向件
2
位于凹口
3
内。
将按钮
1
完全固定到控制器上。
◀
17
–
安装后部通风格栅
将插头和通风格栅
2
连接并且联锁。
将通风格栅
2
从上部插入。
在两侧嵌入卡子
1
。
18
–
安装后部中控台饰板
注意
为了更清楚概览：示意图中未标注位置。
安装后部中控台饰板
3
并连接和联锁所有插头。
将左右固定锁片
2
提升至卡子上方。
将后部中控台饰板
3
正确地定位在中央控制台上。
拧紧左右螺栓
1
。
后部中控台饰板安装到中央控制台上
钢板螺栓
拧紧力矩
2,8
Nm
19
–
对于带有后座显示器的规格：安装左侧和右侧后座显示器底座上的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
打开臂托
1
。
穿入并嵌入盖板
2
。
穿入并嵌入盖板
1
。
穿入并嵌入盖板
1
。
20
–
对于没有后座显示器的规格：安装后部中控台饰板
检查夹子
1
是否损坏，必要时更换。
将后部中控台饰板
2
从上面嵌入中央控制台。
21
–
安装后部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
更换损坏的夹子
2
。
将壁毯
1
从前部推入中央控制台中，并用夹子
2
固定。
22
–
安装前部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
替换损坏的夹子
3
和夹子
4
。
将壁毯
2
从前部装入中央控制台中。
将壁毯
2
紧固在夹子
3
上。
拧紧螺栓
1
。
壁毯安装到中央控制台上
钢板螺栓
2,8
Nm
23
–
连接蓄电池负极导线
技术信息
注意关于操作车辆蓄电池的安全提示。
更多信息参见：
61 00 ... 操作车辆电池的安全提示
61 00 / 12 00 ... 连接和断开车辆电池的提示
61 12 ... 智能型蓄电池传感器 (IBS) 的提示
将智能型蓄电池传感器(IBS)
2
安装到蓄电池上。
拧紧螺母
1
。
蓄电池负极导线连接到蓄电池上
螺栓M6
拧紧扭矩
5
Nm
24
–
安装蓄电池盖板
从上方安装蓄电池盖。
拧紧螺栓
1
。
蓄电池盖安到行李箱上
钢板螺栓
3
Nm
关闭行李箱底板饰件。
