拆卸和安装/替换前部保险杠饰件中的装饰格栅 （左侧或右侧）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
0 490 540 (00 9 323)
刮刀
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 | |
| 更新，通过 | 83300496571 |
| 搭配 | |
| 维修信息号 |

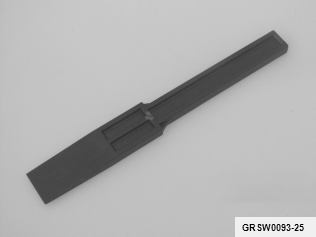

0 496 569 (00 9 325)
装配楔
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 11 185
拆卸和安装/替换前部保险杠饰件中的装饰格栅
（左侧或右侧）
（左侧或右侧）
一般信息
核心任务
1
–
拆卸右前格栅（2010 年 3 月以前）
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

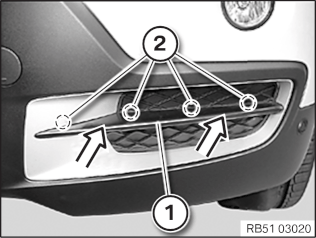

将装饰条
1
沿箭头方向从卡子
2
上松开。
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
盖上油漆面。
将卡子
1
用专用工具
0 490 540 (00 9 323)
向下压。
向前拆下车前格栅
2
。
2
–
拆卸右前前格栅（从 2010 年 3 月起）
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
盖上油漆面。

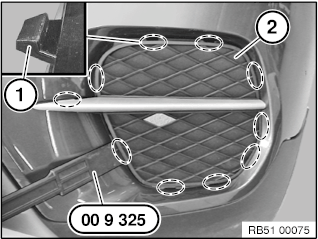

将卡子
1
用专用工具
0 496 569 (00 9 325)
松脱。
向前拆下车前格栅
2
。
3
–
安装右前格栅（2010 年 3 月以前）
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

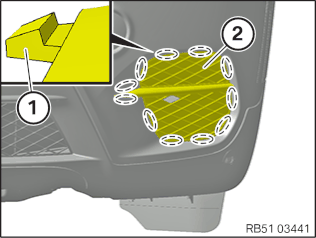

将前格栅
2
嵌入保险杠饰件中，直至可以感觉到锁止凸耳
1
嵌入为止。
将装饰接片
1
沿箭头方向压入。
4
–
安装右前格栅（从 2010 年 3 月起）
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将前格栅
2
嵌入保险杠饰件中，直至可以感觉到锁止凸耳
1
嵌入为止。
