64 22 191
拆卸和安装或更换后座区新鲜空气隔栅
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
10
后部中控台饰板安装到中央控制台上
钢板螺栓
拧紧力矩
2,8
Nm
用于
11
壁毯安装到中央控制台上
钢板螺栓
2,8
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 687 (00 9 340)
拆卸辅助工具
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
64 22 191
拆卸和安装或更换后座区新鲜空气隔栅
一般信息
准备工作
1
–
拆下前部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
松开螺栓
1
。
将壁毯
2
从夹子
3
上松开。
将壁毯
2
向前从夹子
4
处拉出。
2
–

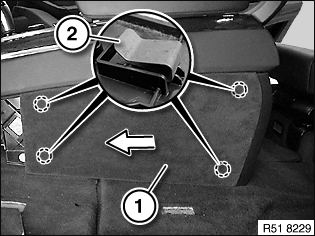

拆下后部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
将壁毯
1
向前推并由此从夹子
2
处松开。
将壁毯
1
从中央控制台中抽出。
3
–
拆卸后部中控台饰板
注意
为了更清楚概览：示意图中未标注位置。
松开左右螺栓
1
。
将左右固定锁片
2
提升至卡子上方。
将后部中控台饰板
3
从中央控制台上取下。
脱开所有插头连接和后部中控台饰板
3
。
4
–
对于没有后座显示器的规格：拆卸后部中控台饰板
将中控台饰板
1
用专用工具
0 496 569 (00 9 325)
沿箭头方向从夹子
2
处从中央控制台中松开。
5
–

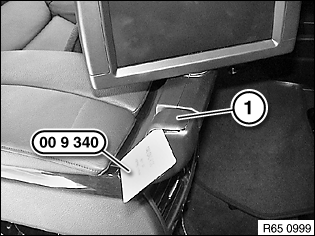

对于带有后座显示器的规格：拆卸左右后座显示器底座上的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
用专用工具
0 493 687 (00 9 340)
将盖板
1
松脱并拆下。

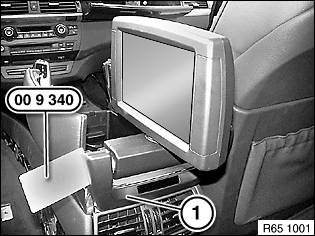

用专用工具
0 493 687 (00 9 340)
将盖板
1
松脱并拆下。

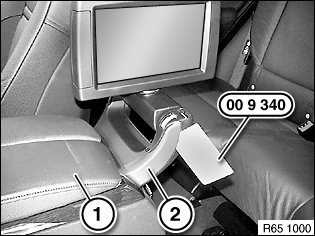

打开臂托
1
。
用专用工具
0 493 687 (00 9 340)
将盖板
2
松脱并拆下。
核心任务
6
–

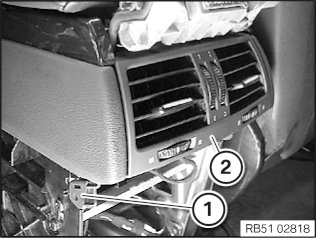

拆卸后部通风格栅
从两侧松脱卡子
1
。
将通风格栅
2
小心地向上撬出。
解锁并脱开相应的插头连接。
7
–
安装后部通风格栅
将插头和通风格栅
2
连接并且联锁。
将通风格栅
2
从上部插入。
在两侧嵌入卡子
1
。
后续工作
8
–

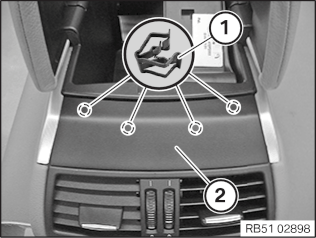

对于没有后座显示器的规格：安装后部中控台饰板
检查夹子
1
是否损坏，必要时更换。
将后部中控台饰板
2
从上面嵌入中央控制台。
9
–

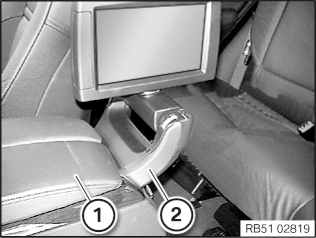

对于带有后座显示器的规格：安装左侧和右侧后座显示器底座上的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
打开臂托
1
。
穿入并嵌入盖板
2
。

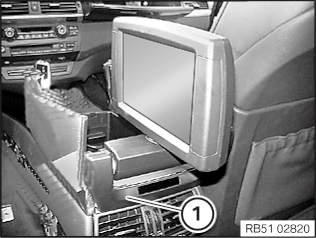

穿入并嵌入盖板
1
。

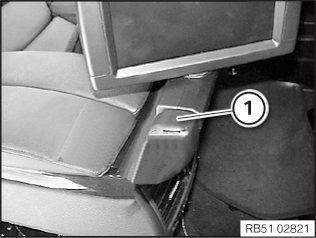

穿入并嵌入盖板
1
。
10
–
安装后部中控台饰板
注意
为了更清楚概览：示意图中未标注位置。
安装后部中控台饰板
3
并连接和联锁所有插头。
将左右固定锁片
2
提升至卡子上方。
将后部中控台饰板
3
正确地定位在中央控制台上。
拧紧左右螺栓
1
。
后部中控台饰板安装到中央控制台上
钢板螺栓
拧紧力矩
2,8
Nm
11
–

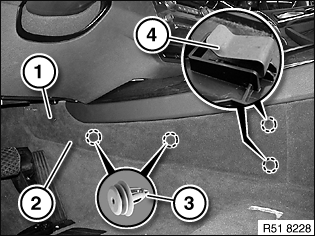

安装前部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
替换损坏的夹子
3
和夹子
4
。
将壁毯
2
从前部装入中央控制台中。
将壁毯
2
紧固在夹子
3
上。
拧紧螺栓
1
。
壁毯安装到中央控制台上
钢板螺栓
2,8
Nm
12
–

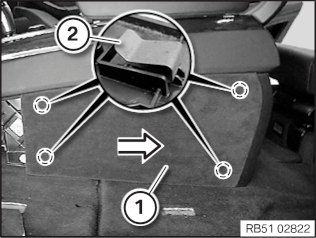

安装后部左右壁毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
为了更清楚概览：示意图中未标注位置。
更换损坏的夹子
2
。
将壁毯
1
从前部推入中央控制台中，并用夹子
2
固定。
