61 31 133
拆卸和安装/更换 AV 接插孔
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述

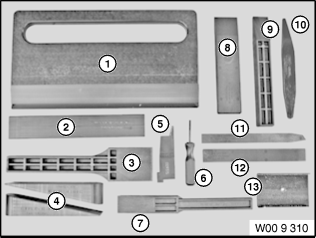

0 490 540 (00 9 323)
刮刀
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 | |
| 更新，通过 | 83300496571 |
| 搭配 | |
| 维修信息号 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 31 133
拆卸和安装/更换 AV 接插孔
一般信息
准备工作
1
–

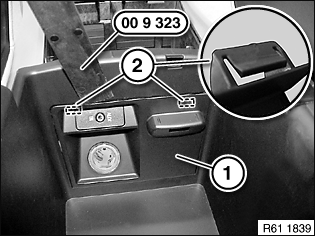

拆卸接插孔(AV)上的盖板
将固定凸耳
2
用专用工具
0 490 540 (00 9 323)
解锁。
将盖板
1
从杂物箱中抽出。
脱开相应的插头连接。
拆下盖板
1
。
核心任务
2
–

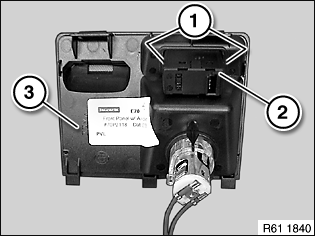

拆卸接插孔(AV)
解锁锁止凸耳
1
。
将接插孔 (AV)
2
朝向盖板
3
正面抽出。
3
–
安装接插孔(AV)
将接插孔(AV)
2
插入盖板
3
中。
压紧接插孔(AV)
2
，直至察觉到锁止凸耳
1
已联锁。
后续工作
4
–

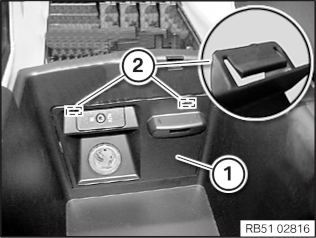

安装接插孔(AV)上的盖板
连接相应的插头并插入盖板
1
。
将盖板
1
嵌入固定凸耳
2
。
