51 43 201
拆卸和安装/更换左前或右前车顶立柱饰板 （A 柱）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
A 柱挡板安装到车身上
2,5
Nm
专用工具概述

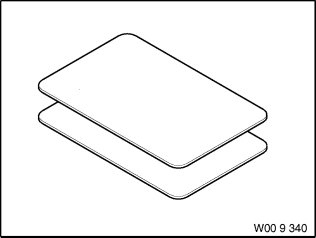

0 493 687 (00 9 340)
拆卸辅助工具
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
1
|
零件
附加信息
51 43 201
拆卸和安装/更换左前或右前车顶立柱饰板
（A 柱）
（A 柱）
一般信息
核心任务
1
–
拆卸A柱挡板
有更多信息。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

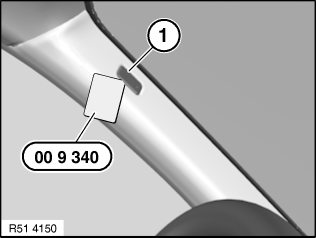

将盖板
1
用专用工具
0 493 687 (00 9 340)
松脱并取下。

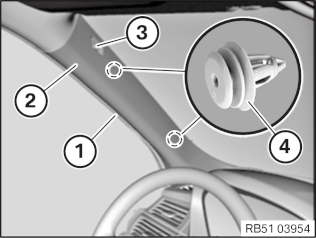

松开A柱挡板
2
区域内的边缘保护条
1
。
松开螺栓
3
。
将A柱挡板
2
从夹子
4
中松开。

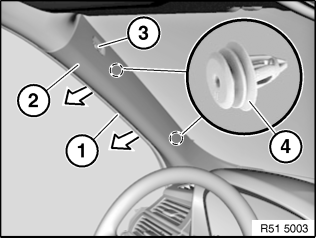

将A柱挡板
2
从仪表板中沿箭头方向抽出并拆卸。
2
–
安装A柱挡板
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
技术信息
卡子、导向件和固定元件不得损坏或缺失。

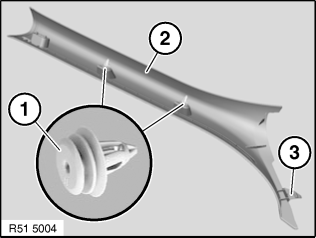

撬出车身内遗留的夹子
1
并插入A柱挡板
2
中。
将A柱挡板
2
用卡子
3
穿入仪表板。
将A柱挡板
2
嵌入夹子
4
的区域内。
拧紧螺栓
3
。
A 柱挡板安装到车身上
2,5
Nm
将边缘保护条
1
安装在A柱挡板饰件
2
的区域内。

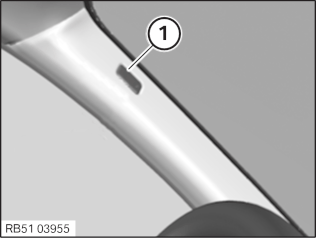

嵌入盖板
1
。
