61 31 043
拆卸和安装车顶功能中心
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
0 493 687 (00 9 340)
拆卸辅助工具
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
0 490 534 (00 9 317)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 | |
| 更新，通过 | 83300496569 |
| 搭配 | |
| 维修信息号 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) | |
| 54 10 ... 玻璃活动天窗 (初始化设置 / 标准化设置/ 特性线学习) 的提示 |
3
|
| 54 0. .. 玻璃活动天窗 (初始化设置 / 标准化设置/ 特性线学习) 的提示 | |
| 54 0. .. 全景玻璃天窗 (初始化设置 / 标准化设置/ 特性线学习) 的提示 |
零件
附加信息
61 31 043
拆卸和安装车顶功能中心
有更多信息。
一般信息
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
核心任务
1
–
拆下车顶功能中心 (FZD)

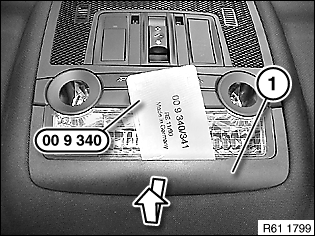

将盖板
1
用专用工具
0 493 687 (00 9 340)
小心地松脱并拆下。

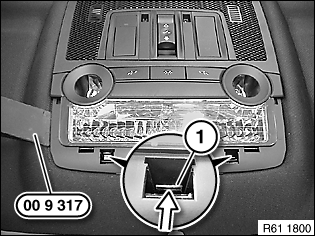

解除联锁固定夹
1
。
用专用工具
0 490 534 (00 9 317)
将车顶功能中心从车顶内衬中取出。
脱开下面的插头连接。
2
–
安装车顶功能中心 (FZD)
连接插头。
技术信息
卡子、导向件和固定元件不得损坏或缺失。

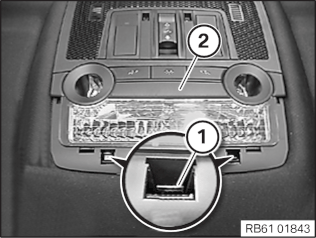

检查嵌入件
1
是否损坏。
将车顶功能中心
2
与车顶衬里成 90°角插入，然后折叠。

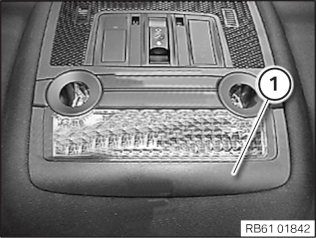

嵌入盖板
1
。
后续工作
3
–
活动天窗的功能检查
有更多信息。
技术信息
关于初始化玻璃活动天窗的提示是本维修手册的基础，务必要遵守。
更多信息参见：54 10 ... 玻璃活动天窗（初始化设置 / 标准化设置/ 特性线学习）的提示
检查
检查活动天窗的功能。
结果
功能故障(例如无点动自动功能、不能打开或没有便捷功能)。
措施
初始化设置活动天窗。
540...
4
–
玻璃活动天窗 (初始化设置 / 标准化设置/ 特性线学习) 的提示
540...
4
–
全景玻璃天窗 (初始化设置 / 标准化设置/ 特性线学习) 的提示
