拆卸和安装 / 更换左或右车门柱饰板 (上部)
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
0 490 539 (00 9 322)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 43 148
拆卸和安装 / 更换左或右车门柱饰板
(上部)
(上部)
一般信息
准备工作
1
–
拆卸下部B柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

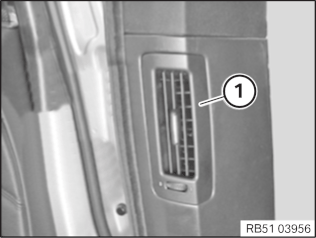

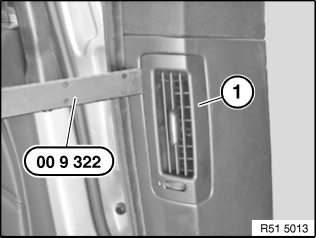

将盖板
1
用专用工具
0 490 539 (00 9 322)
撬出。

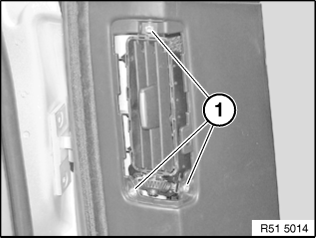

松开螺栓
1
。
向前移动前部座椅。

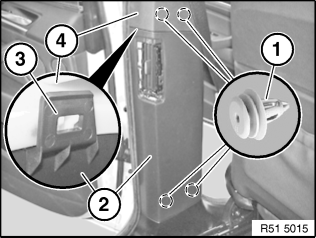

松开 B 柱挡板
2
区域内的边缘保护条。
将区域
1
内的 B 柱挡板
2
和
4
向内松脱。
将卡子
3
处的 B 柱挡板
2
从 B 柱挡板
4
脱开。
核心任务
2
–
拆卸上部B柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

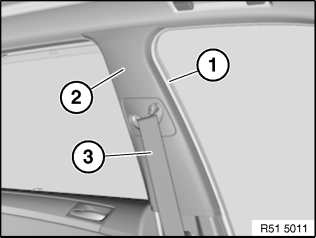

松开 B 柱挡板
2
区域内的边缘保护条
1
。
向下拔下 B 柱挡板
2
。
B 柱挡板
2
保持在安全带
3
上。
3
–
安装上部 B 柱挡板
技术信息
卡子、导向件和固定元件不得损坏或缺失。

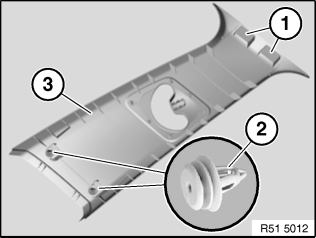

检查 B
3
上的导向件
1
和夹子
2
是否受损，必要时替换。
向上定位 B 柱挡板
2
。
嵌入下部 B 柱挡板
2
。
在 B 柱挡板
2
区域内安装边缘保护条
1
。
注意安全带
3
不得被夹住。
后续工作
4
–
安装下部B柱挡板
技术信息
卡子、导向件和固定元件不得损坏或缺失。

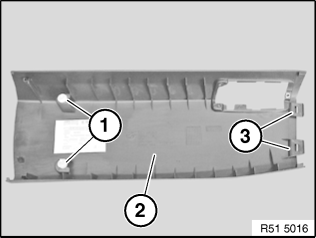

检查 B 柱挡板
2
上的夹子
1
和导向件
3
是否损坏，必要时替换。
向前移动前部座椅。
将 B 柱挡板
2
插入 B 柱当板
4
的卡子
3
中并连接。
将 B 柱挡板
2
和
4
嵌入区域
1
中。
在 B 柱挡板
2
区域内安装边缘保护条。
拧紧螺栓
1
。
嵌入盖板
1
。
