51 44 013
拆卸和安装车顶内衬 （对于带活动天窗的规格）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
16
C柱挡板安装到车身上
2,5
Nm
用于
20
A 柱挡板安装到车身上
2,5
Nm
用于
22
遮阳板/支座安装到车身上
螺栓
拧紧力矩
2,5
Nm
专用工具概述
0 493 687 (00 9 340)
拆卸辅助工具
用于
2
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
0 490 534 (00 9 317)
装配楔
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 | |
| 更新，通过 | 83300496569 |
| 搭配 | |
| 维修信息号 |
0 490 539 (00 9 322)
装配楔
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
3
|
零件
附加信息
51 44 013
拆卸和安装车顶内衬
（对于带活动天窗的规格）
（对于带活动天窗的规格）
一般信息
前提
全景车顶已打开，点火开关关闭。
准备工作
1
–
拆下两个遮阳板和支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下遮阳板和支座
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

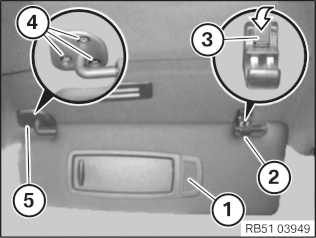

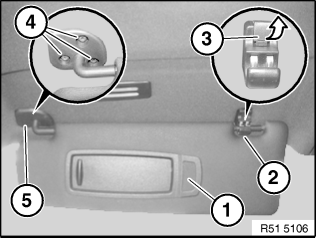

将遮阳板
1
向下折叠并从支座
2
上取下。
拆卸支座
2
上的盖板
3
，并松开下面的螺栓。
拆下支座
2
。
拆卸万向节上的盖板
5
，并松开螺栓
4
。

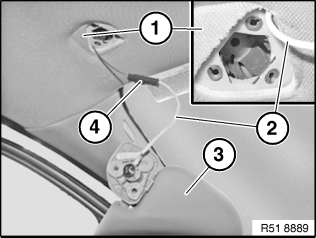

用合适的工具尽可能向下拉动车顶内衬
1
，直至能够将电缆
2
的插头连接
4
抽出。
脱开插头连接
4
。
放下遮阳板
3
。
◀
2
–
拆下车顶功能中心 (FZD)
将盖板
1
用专用工具
0 493 687 (00 9 340)
小心地松脱并拆下。
解除联锁固定夹
1
。
用专用工具
0 490 534 (00 9 317)
将车顶功能中心从车顶内衬中取出。
脱开下面的插头连接。
3
–
拆卸两个A柱挡板
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
▶ 拆卸A柱挡板
有更多信息。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将盖板
1
用专用工具
0 493 687 (00 9 340)
松脱并取下。
松开A柱挡板
2
区域内的边缘保护条
1
。
松开螺栓
3
。
将A柱挡板
2
从夹子
4
中松开。
将A柱挡板
2
从仪表板中沿箭头方向抽出并拆卸。
7200...
3
–
关于处理气体发生器部件的安全规定
◀
4
–
拆卸两个下部 B 柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸下部B柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将盖板
1
用专用工具
0 490 539 (00 9 322)
撬出。
松开螺栓
1
。
向前移动前部座椅。
松开 B 柱挡板
2
区域内的边缘保护条。
将区域
1
内的 B 柱挡板
2
和
4
向内松脱。
将卡子
3
处的 B 柱挡板
2
从 B 柱挡板
4
脱开。
◀
5
–
拆卸两个上部 B 柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸上部B柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
松开 B 柱挡板
2
区域内的边缘保护条
1
。
向下拔下 B 柱挡板
2
。
B 柱挡板
2
保持在安全带
3
上。
◀
6
–
拆卸后部座椅靠背上的两个靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下后部座椅靠背上的靠背侧部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

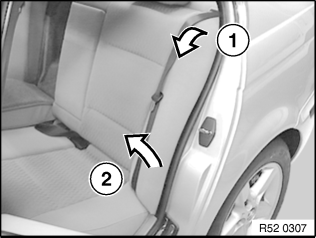

将安全带拉到中间并置于头枕后面。
沿箭头方向
1
向前松脱靠背侧部件并沿箭头方向
2
拉出。
◀
7
–
拆卸两个C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸C 柱挡板
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

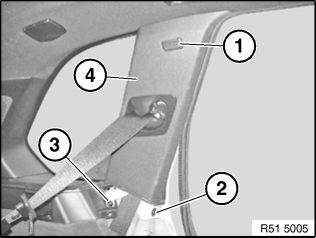

撬起盖板
1
，松开位于下方的螺栓。
松开夹子
2
和螺栓
3
。
让C柱挡板
4
向下挂起。
◀
8
–
拆卸两个D柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸D柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将D柱挡板
1
向内从夹子
2
上松开并取下。
针对带第3排联排座椅的装备：
松开安全带螺栓。
将安全带
3
从D柱挡板
1
中抽出。
◀
9
–
拆下右行李箱轮罩盖

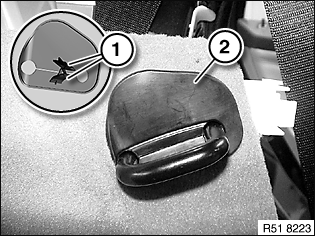

从内部挤压嵌入件
1
并抽出盖板
2
。

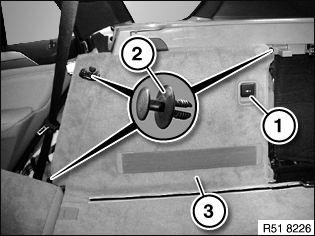

脱开插座
1
上的插头连接。
松开膨胀铆钉
2
。
向内抽出行李箱车轮拱罩内饰板
3
。
10
–
拆卸左侧行李箱车轮拱罩内饰板
必要时取出急救箱。
拆下警告用三角标志
1
。

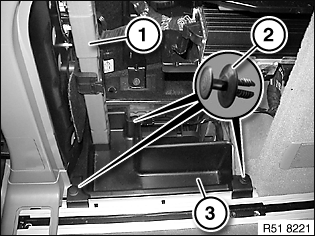

松开膨胀铆钉
2
并拆卸杂物箱
3
。
从内部挤压嵌入件
1
并抽出盖板
2
。

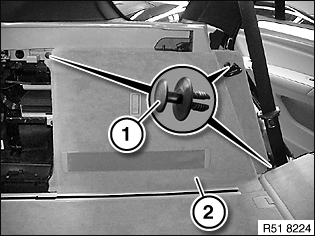

松开膨胀铆钉
1
。
抽出行李箱车轮拱罩内饰板
2
。
核心任务
11
–
拆卸车顶内衬（带全景车顶的装备系列）
松开螺栓
1
。
注意
在右侧和左侧执行的工作步骤。
对于带组合式幕帘（隔离网）的装备：
打开盖板
1
（用于隔离网
2
）。
松开螺栓
3
并取下隔离网定位件
2
。
松开膨胀铆钉
1
。
折叠两个后部座椅靠背。
最大程度向前移动两个前部座椅。
将两个前部座椅靠背的靠背倾斜度完全向后调整。
松开车顶区域中前车门和后车门的边缘保护条。
技术信息
与辅助人员一起执行下列工作步骤。
支撑起前部车顶内衬
1
。
在全景玻璃天窗框架区域内向下松脱车顶内衬
1
（夹子
2
上）。
松开车顶内衬
1
区域内的边缘保护条。
将夹子
2
（车顶内衬
1
上）从车身上松开。
将车顶内衬
1
小心地倾斜并向后抽出。
12
–
安装车顶内衬（带全景车顶的装备系列）
技术信息
与辅助人员一起执行下列工作步骤。
将车顶内衬翻至一侧并通过后行李箱盖打开装置插入。
将车顶内衬定位到车顶上并用边缘保护条固定。
将车顶内衬
1
在标记区域内嵌入夹子
2
中。

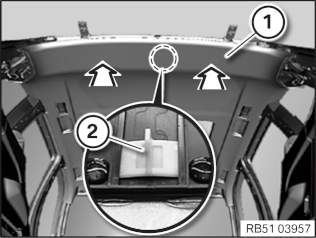

沿箭头方向将车顶内衬
1
嵌入夹子
2
中。
将膨胀铆钉
1
固定在前部车顶内衬上。
拧紧螺栓
1
。
注意
在右侧和左侧执行的工作步骤。
带组合式幕帘的装备（隔离网）：
打开盖板
1
。
定位隔离网定位件
2
。
拧紧螺栓
3
。
后续工作
13
–
安装左侧行李箱车轮拱罩内饰板
插入行李箱车轮拱罩内饰板
2
。
嵌入膨胀铆钉
1
。
安装盖板
2
，此时必须听到嵌入件
1
卡入的声音。
安装杂物箱
3
。
嵌入膨胀铆钉
2
。
安装警告用三角标志
1
。
必要时安装急救箱。
14
–
安装右侧行李箱轮罩盖
插入行李箱车轮拱罩内饰板
3
。
将插头连接至插座
1
。
嵌入膨胀铆钉
2
。
安装盖板
2
；此时必须听到嵌入件
1
卡入的声音。
15
–
安装两个D柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装D柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
替换D柱挡板
3
上损坏的夹子
1
(蓝色)和
2
(白色)。
针对带第3联排座椅的装备：
将安全带
3
穿入D柱挡板
1
中。
拧紧安全带的螺栓。
定位D柱挡板
1
。
在夹子
2
区域内嵌入D柱挡板
1
。
◀
16
–
安装两个C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装 C 柱挡板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
定位C柱挡板
4
。
嵌入夹子
2
。
拧紧螺栓
3
。
C柱挡板安装到车身上
2,5
Nm
拧紧盖板
1
下的螺栓 。
C柱挡板安装到车身上
2,5
Nm
嵌入盖板
1
。
在C柱挡板区域
4
内安装边缘保护条。
◀
17
–
将两个靠背侧部件安装到后部座椅靠背上
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装后部座椅靠背上的靠背侧部件

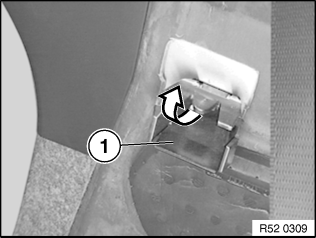

必要时向前拉出夹子
1
。
技术信息
卡子、导向件和固定元件不得损坏或缺失。

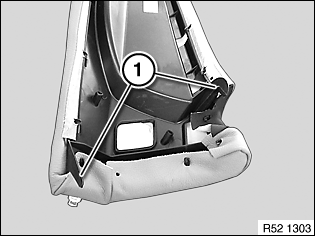

检查夹子
1
和定位件
2
是否损坏。
要听见夹子
1
嵌入定位件
2
中。

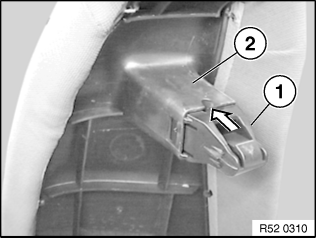

将导向件
1
装入定位件中。
嵌入上部靠背侧部件。
向外定位安全带。
◀
18
–
安装两个下部 B 柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装下部B柱挡板
技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查 B 柱挡板
2
上的夹子
1
和导向件
3
是否损坏，必要时替换。
向前移动前部座椅。
将 B 柱挡板
2
插入 B 柱当板
4
的卡子
3
中并连接。
将 B 柱挡板
2
和
4
嵌入区域
1
中。
在 B 柱挡板
2
区域内安装边缘保护条。
拧紧螺栓
1
。
嵌入盖板
1
。
◀
19
–
安装两个上部 B 柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装上部 B 柱挡板
技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查 B
3
上的导向件
1
和夹子
2
是否受损，必要时替换。
向上定位 B 柱挡板
2
。
嵌入下部 B 柱挡板
2
。
在 B 柱挡板
2
区域内安装边缘保护条
1
。
注意安全带
3
不得被夹住。
◀
20
–
安装两个A柱挡板
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
▶ 安装A柱挡板
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
技术信息
卡子、导向件和固定元件不得损坏或缺失。
撬出车身内遗留的夹子
1
并插入A柱挡板
2
中。
将A柱挡板
2
用卡子
3
穿入仪表板。
将A柱挡板
2
嵌入夹子
4
的区域内。
拧紧螺栓
3
。
A 柱挡板安装到车身上
2,5
Nm
将边缘保护条
1
安装在A柱挡板饰件
2
的区域内。
嵌入盖板
1
。
◀
21
–
安装车顶功能中心 (FZD)
连接插头。
技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查嵌入件
1
是否损坏。
将车顶功能中心
2
与车顶衬里成 90°角插入，然后折叠。
嵌入盖板
1
。
22
–
安装两个遮阳板和支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装遮阳板和支座
连接遮阳板
3
的插头连接
4
。
将电缆
2
及插头连接
4
放置到车顶内衬
1
上方。
插入遮阳板
1
。
拧紧螺栓
4
并嵌入盖板
5
。
遮阳板/支座安装到车身上
螺栓
拧紧力矩
2,5
Nm
插入支座
2
。
拧紧支座的螺栓并嵌入盖板
3
。
遮阳板/支座安装到车身上
螺栓
拧紧力矩
2,5
Nm
将遮阳板
1
嵌入支座
2
中。
检查化妆镜灯的功能。
◀
