51 71 372
拆卸和安装 / 更新减震支柱罩上的两根拉杆
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
拉杆安装到减震支柱盖上
更换螺栓。
接合力矩
19
Nm
旋转角
90
°
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 71 372
拆卸和安装 / 更新减震支柱罩上的两根拉杆
一般信息
前提
微尘滤清器壳上部已拆出。
准备工作
1
–

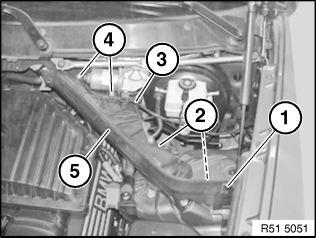

拆卸发动机隔板
拆卸车前盖密封条
1
。

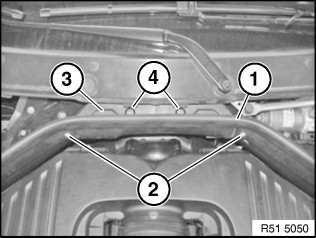

松开螺栓
2
和
4
。
拆下中间发动机隔板
3
。
松开膨胀铆钉
1
。
松开螺栓
2
和
4
。
松脱连接导线
3
。

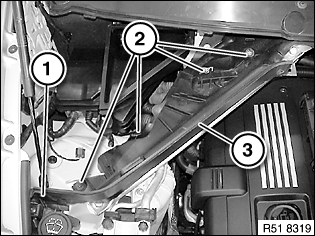

拆卸左侧发动机隔板
5
。
松开夹子
1
。
松开螺栓
2
。
拆卸右侧发动机隔板
3
。
核心任务
2
–

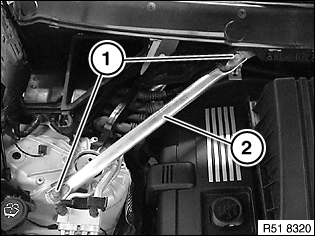

拆下车顶撑杆 (上部)
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
松开螺栓
1
。
拆下车顶撑杆
2
。
3
–
安装车顶撑杆（上部）
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
定位车顶撑杆
2
。
拧紧螺栓
1
。
拉杆安装到减震支柱盖上
更换螺栓。
接合力矩
19
Nm
旋转角
90
°
后续工作
4
–
安装发动机隔板
技术信息
卡子、导向件和固定元件不得损坏或缺失。
插入右侧发动机隔板
3
。
拧紧螺栓
2
。
嵌入夹子
1
。
插入左侧发动机隔板
5
。
嵌入连接导线
3
。
拧紧螺栓
2
和
4
。
嵌入膨胀铆钉
1
。
插入中间发动机隔板
3
。
拧紧螺栓
2
和
4
。
安装车前盖密封条
1
。
