64 51 591
拆卸和安装 / 更新蒸发器 （冷暖空调器已拆卸）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
膨胀阀安装到冷暖空调器上
5,5
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
64 51 591
拆卸和安装 / 更新蒸发器
（冷暖空调器已拆卸）
（冷暖空调器已拆卸）
一般信息
核心任务
1
–
拆卸蒸发器
将温度传感器
1
从壳体
2
中拉出。
从壳体
2
中抽出附属的电缆。
解除联锁并脱开插头连接
1
和
2
。
从壳体
3
中抽出附属的电缆。
松开螺栓
1
。

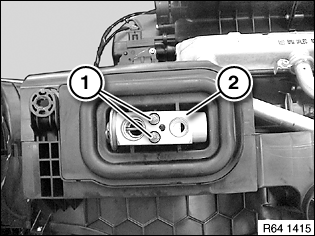

松开螺栓
1
并取下膨胀阀
2
。
松开螺栓
1
并小心地取下壳体上部件
2
。

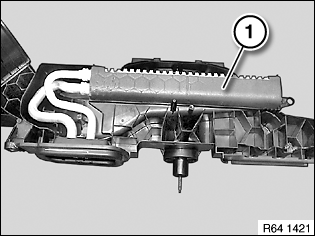

取出蒸发器
1
。
2
–
安装蒸发器
插入蒸发器
1
。
插上壳体上部件
2
。
拧紧螺栓
1
。
更换密封环。
定位膨胀阀
2
。
拧紧螺栓
1
。
膨胀阀安装到冷暖空调器上
5,5
Nm
拧紧螺栓
1
。
将电缆插入壳体
3
中。
连接插头连接
1
和
2
并联锁。
将温度传感器
1
及相关电缆插入壳体
2
中。
