65 13 070
拆卸和安装/更新扬声器 （中音扬声器）（左侧或右侧前车门）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
8
9
车门饰件安装到前车门上
3
Nm
专用工具概述
0 490 534 (00 9 317)
装配楔
用于
1
2
4
5
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 | |
| 更新，通过 | 83300496569 |
| 搭配 | |
| 维修信息号 |

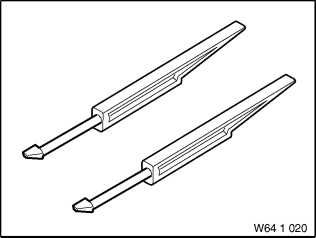

0 493 681 (64 1 020)
钩子
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
65 13 070
拆卸和安装/更新扬声器
（中音扬声器）（左侧或右侧前车门）
（中音扬声器）（左侧或右侧前车门）
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
准备工作
1
–
拆下左侧车窗升降机开关
用专用工具
0 490 534 (00 9 317)
沿箭头方向撬出臂托中的车窗升降机开关
1
。
脱开插头连接
1
。
2
–

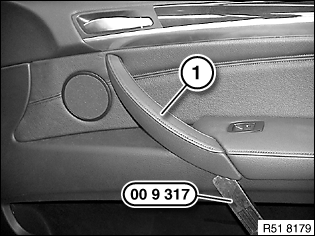

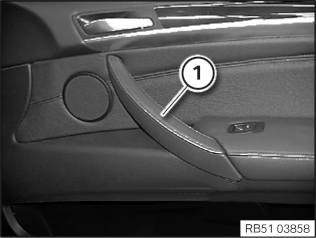

拆卸右前车门把手上的盖板
将盖板
1
用专用工具
0 490 534 (00 9 317)
撬出。
3
–

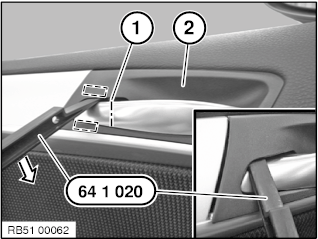

拆下前车门内把手盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

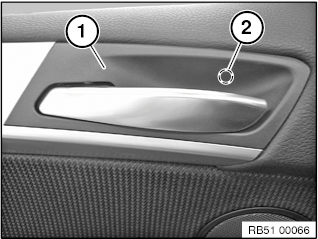

将专用工具
0 493 681 (64 1 020)
置于车门内把手
1
固定销后方。

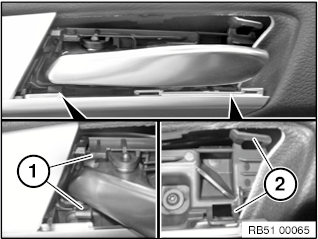

撬出盖板
2
的后卡子。
打开车门内把手
1
，进一步撬出后盖板
2
。
通过上下移动将盖板
2
的前卡子松开。
拆下盖板
2
。
核心任务
4
–

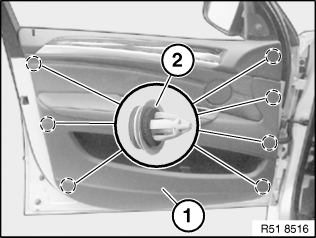

拆下左前车门饰件

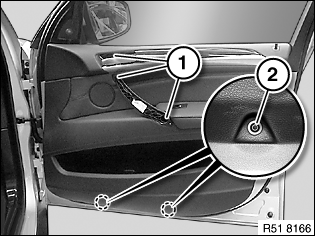

松开螺栓
1
和
2
。

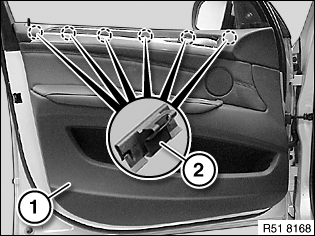

将车门饰件
1
的夹子
2
用专用工具
0 490 534 (00 9 317)
松脱。
将车门饰件
1
的卡子
2
松脱。

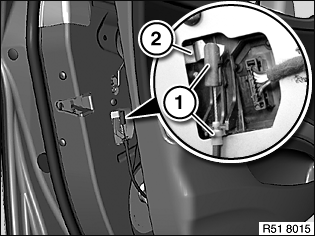

将拉线
1
从车门锁
2
取下。
脱开插头连接。
拆下车门饰板。
5
–
拆下右前车门饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

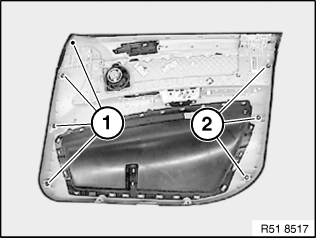

松开螺栓
1
和
2
。
将车门饰件
1
的夹子
2
用专用工具
0 490 534 (00 9 317)
松脱。
将车门饰件
1
的卡子
2
松脱。
将拉线
1
从车门锁
2
取下。
脱开插头连接。
拆下车门饰板。
6
–

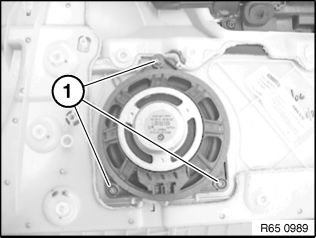

拆下扬声器
松开螺栓
1
。
拆下喇叭。
7
–
安装扬声器
定位扬声器。
拧紧螺栓
1
。
8
–
安装左前部车门饰件

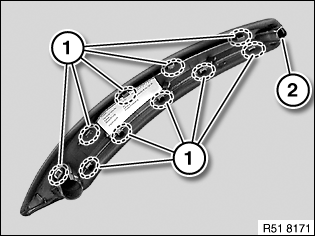

技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查夹子
1
是否损坏，必要时更新。
更新浅蓝色卡子
2
。
零件：
夹子
将拉线
1
嵌入车门锁
2
。
连接插头。
将车门饰件通过联锁按钮拉杆穿入。
将车门饰件
1
嵌入夹子
2
。
在夹子
2
上嵌入车门饰件
1
。
拧紧螺栓
1
和
2
。
车门饰件安装到前车门上
3
Nm
9
–
安装右前部车门饰件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查夹子
1
是否受损。必要时更换。
更换夹子
2
(颜色：深蓝色)。
将拉线
1
嵌入车门锁
2
。
连接插头。
将车门饰件通过联锁按钮拉杆穿入。
将车门饰件
1
嵌入夹子
2
。
在夹子
2
上嵌入车门饰件
1
。
拧紧螺栓
1
和
2
。
车门饰件安装到前车门上
3
Nm
后续工作
10
–
安装前车门内把手盖板

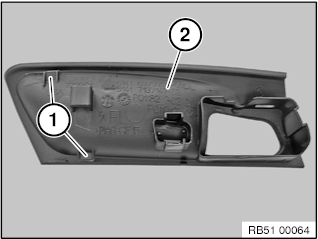

技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查卡子
1
(盖板
2
) 是否受损。必要时更换。
检查卡子
1
和
2
是否受损。必要时更换。

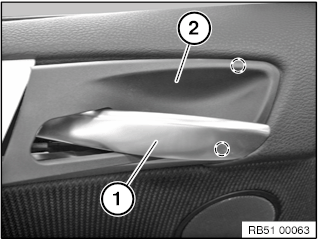

放置盖板
1
并在后方嵌入。
将盖板
1
通过压到前部点
2
处嵌入。
11
–
安装左侧车窗升降机开关
技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查夹子
2
位置是否正确以及是否损坏，必要时更新。
连接插头
1
。
安装车窗升降机开关。
12
–
安装右前车门把手上的盖板
技术信息
卡子、导向件和固定元件不得损坏或缺失。
检查盖板
2
的嵌入件
1
是否损坏，必要时更新。
安装盖板
1
。
13
–
检查联锁拉杆的灵活性。
前提
车门玻璃已打开。
检查
使用点火钥匙多次联锁解锁车辆。
结果
车门锁的联锁拉杆不灵活。
措施
校准联锁拉杆。
