安装可替换分动器（45L 无编程/设码，参见 61 00 ...）

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 11

分动器 (VTG) 安装到变速箱上

M10

43 Nm

用于 11

注油螺栓

M22

拧紧扭矩

60 Nm

用于 11

变速箱横梁安装到橡胶支座上

M12

68 Nm

用于 11

变速箱横梁安装到车身上

M10

38 Nm

用于 11

接地带安装到分动器 (VTG) 或车身上

19 Nm

用于 12

前驱动桥上的万向轴

更换螺栓和螺母。

接合力矩

20 Nm

旋转角

45 °

用于 13

万向轴安装到后驱动桥上（嵌入式螺母）

更新嵌入式螺母，硬化时间保持至少 2 个小时。

拧紧力矩

85 Nm

用于 13

万向节盘安装到变速箱输出法兰上

更换螺栓和螺母。

接合力矩

55 Nm

旋转角

90 °

用于 13

中间轴承安装到车身上

21 Nm

用于 14

排气装置固定到车身上

21 Nm

用于 14

排气装置安装到后驱动桥上

21 Nm

用于 14

排气装置固定在变速箱上

21 Nm

用于 14

排气装置安装到废气触媒转换器上

张紧夹箍

55 Nm

用于 15

机组防护板

3 Nm

用于 16

蓄电池负极导线

5 Nm

专用工具概述

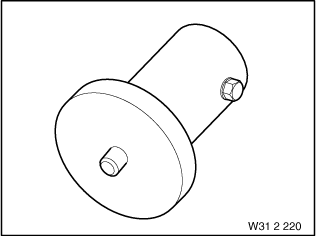

0 491 932 (31 2 220)

支撑物

用于 4 14

应用	（支撑件）在进行安装工作时用于支撑前桥架梁和排气系统只要库存充足就能供应 - 版本 2019/02。
包含在工具/组件中
存放位置	B3
更新，通过
搭配
维修信息号	01 06 94 (801)

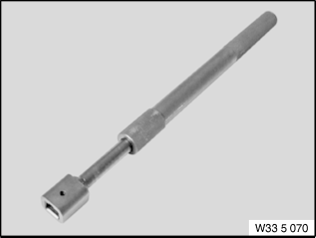

0 495 554 (33 5 070)

加长件

用于 5 13

应用	可拉出式加长件，用于33 5 040、33 5 050、33 5 060。
包含在工具/组件中
存放位置	A18 B18
更新，通过
搭配
维修信息号	01 21 06 (300)

项号	BMW 订货号	更新，通过	名称	搭配
1	0 495 592 (33 5 071)		加长件（加长件（1 件））取消，只能通过完整工具预定

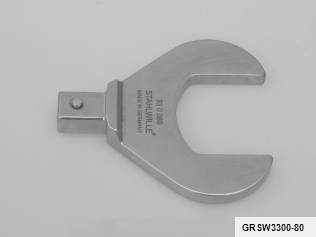

0 496 959 (33 0 080)

遥控钥匙

用于 5

应用	用于松开和拧紧后驱动桥上万向轴的螺栓连接 (嵌入式螺母)。SW50. 从 2014 年 9 月起也代替专用工具 33 5 040 (0495551)。
包含在工具/组件中
存放位置	A17
更新，通过
搭配	33 5 070 = 0495554
	83300495554
维修信息号	01 11 10 (641)

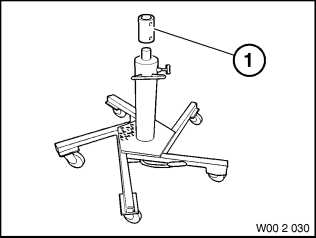

0 490 133 (00 2 030)

夹具

用于 7 11

应用	(通用液压举升机基本单元) 底盘和液压举升机 - 用于拆卸和安装后桥架梁和变速箱。也用于折叠式软顶定位。将用 81 22 2 219 012 代替
包含在工具/组件中
存放位置
更新，通过	81222219012
搭配
维修信息号	01 05 90 (207)

项号	BMW 订货号	更新，通过	名称	搭配
1	0 490 134 (00 2 031)		适配接头 (变速箱定位件适配接头) 车型系列：E30、E31、E32、E34、E36

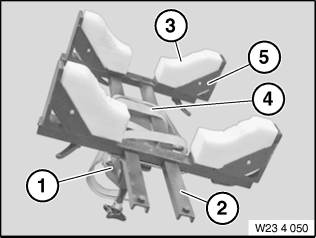

0 495 498 (23 4 050)

定位件

用于 7 11

应用	（通用变速箱定位件）拆卸和安装 BMW 和 Rolls-Royce 的手动和自动变速箱时用于定位。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 07 06 (256)

项号	BMW 订货号	名称
3	0 495 549 (23 4 053)	衬里（泡沫塑料衬里（1 组 = 4 件））
1	0 495 547 (23 4 051)	万向节只能订购成套工具组件 23 4 050（83 30 0 495 498） - 日期 2012 年 7 月 16 日。
2	0 495 548 (23 4 052)	框架（基础边框）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日
4	0 495 550 (23 4 054)	安全带（行李箱张紧带）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日
5	0 496 018 (23 4 055)	定位件（泡沫塑料衬里的定位件）抛售，然后只能订购整个工具套件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日

0 496 928 (22 1 051)

电桥

用于 9

应用	拉出橡胶支座。
包含在工具/组件中	0 496 851
存放位置	A28
更新，通过
搭配
维修信息号

0 496 929 (22 1 052)

垫圈

用于 9

应用	拉出橡胶支座
包含在工具/组件中	0 496 851
存放位置	A28
更新，通过
搭配
维修信息号

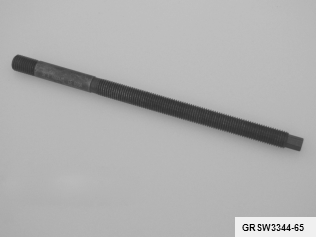

0 494 981 (33 4 465)

主轴

用于 9 10

应用	(主轴 205 mm，M12)
包含在工具/组件中	0 494 929
存放位置
更新，通过
搭配
维修信息号

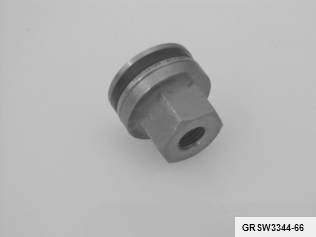

0 494 982 (33 4 466)

螺母

用于 9 10

应用	（压紧螺母）
包含在工具/组件中	0 494 929
存放位置
更新，通过
搭配
维修信息号

0 495 767 (22 1 102)

垫圈

用于 10

应用	（带圆柱销的垫圈）
包含在工具/组件中	0 495 762
存放位置	C21
更新，通过
搭配
维修信息号	01 22 06 (307)

0 496 930 (22 1 053)

垫圈

用于 10

应用	拉入橡胶支座。
包含在工具/组件中	0 496 851
存放位置	A28
更新，通过
搭配
维修信息号

0 496 959 (33 0 080)

遥控钥匙

用于 13

应用	用于松开和拧紧后驱动桥上万向轴的螺栓连接 (嵌入式螺母)。SW50. 从 2014 年 9 月起也代替专用工具 33 5 040 (0495551)。
包含在工具/组件中
存放位置	A17
更新，通过
搭配	33 5 070 = 0495554
	83300495554
维修信息号	01 11 10 (641)

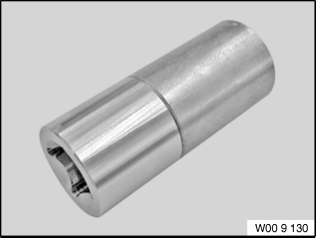

0 495 108 (00 9 130)

磁铁

用于 13

应用	(带 1/2 " 接头的磁铁) 用于将转向角测量盘 00 9 120 固定到车身上。
包含在工具/组件中
存放位置	B52
更新，通过
搭配
维修信息号	01 17 04 (130)

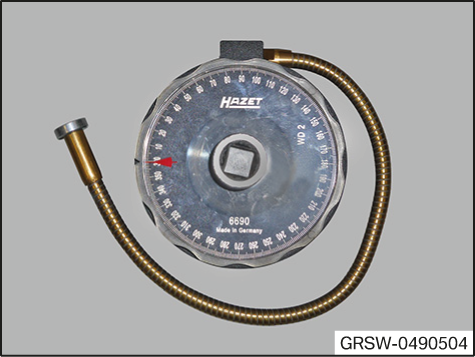

0 490 504 (00 9 120)

旋转角测量垫圈

用于 13

应用	用于转角拧紧 E46 气缸盖螺栓 (所有发动机) 和前桥架梁加强板
包含在工具/组件中
存放位置	A4
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

概览：消耗材料

零件

需要的部件：

名称	用于

润滑剂 Circo Light	10
装配膏 WEICON Anti-Seize	11

附加信息

27 10 020

安装可替换分动器
（45L 无编程/设码，参见 61 00 ...）

一般信息

准备工作

1 –

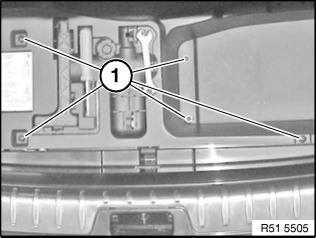

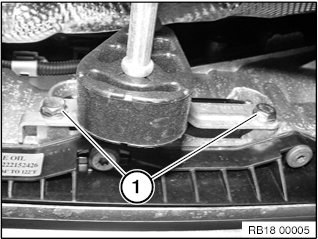

拆卸蓄电池盖板

打开行李箱底板饰件。

松开螺栓 1 。

向上拆卸蓄电池盖板。

2 –

断开蓄电池负极导线

有更多信息。

前提

点火开关已关闭。

技术信息

注意关于操作车辆蓄电池的安全提示。

更多信息参见：

61 00 ... 操作车辆电池的安全提示

61 00 / 12 00 ... 连接和断开车辆电池的提示

61 12 ... 智能型蓄电池传感器 (IBS) 的提示

有损坏危险

蓄电池接线柱、安全蓄电池接线柱或智能型蓄电池传感器 (IBS) 损坏。

蓄电池接线柱损坏可能导致车载电路功能异常或失灵。

通过小心地来回移动蓄电池接线柱拔下蓄电池接线柱。不要用工具取下。

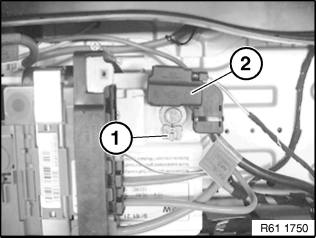

松开螺母 1 。

将蓄电池负极导线 2 从蓄电池负极上取下并在侧面固定。

3 –

拆下后部发动机底护板

注意

附图是示例性的。可能出现细节偏差。

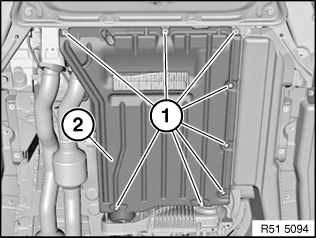

松开螺栓 1 ，取下后部机组防护板 2 。

4 –

拆下整个排气装置

警告

高温表面。

有烫伤危险！

只有当部件已冷却时，才能执行所有维修工作。

注意

大重量部件。

受伤危险！

注意部件的重心。

使用举升机支撑部件。

防止部件从举升机上坠落。

注意

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

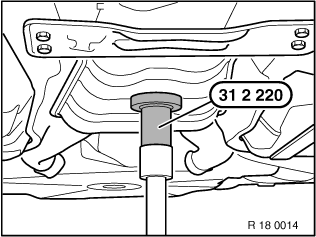

用专用工具 0 491 932 (31 2 220) 或适当的举升机支撑排气装置，并固定防止其掉落。

松开夹箍 1 。

松开螺栓 1 。

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

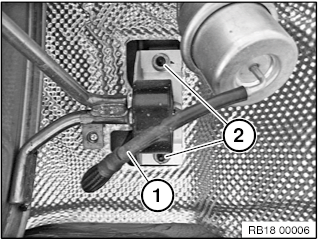

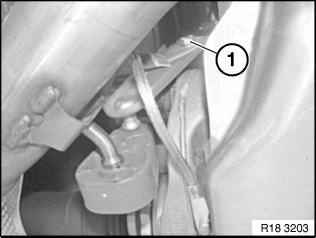

拔下真空管路 1 。

松开螺母 2 。

由第二人降低并拆下排气装置。

5 –

拆下万向轴（已插入）

有损坏危险

拆卸时万向轴损坏。

忽视后驱动桥万向轴拆卸规定可能导致严重损坏。

三孔法兰，万向节盘和万向轴不得拆开。后驱动桥的三孔法兰是与万向节盘和万向轴一起进行平衡的。

在行驶方向的反方向上沿顺时针方向拧松嵌入式螺母。只能在嵌入式螺母上并且只能沿预定旋转方向松开万向轴，否则会损坏十二角法兰螺母的防扭转装置。

当十二角法兰螺母的防扭转装置已损坏时：更换后驱动桥。

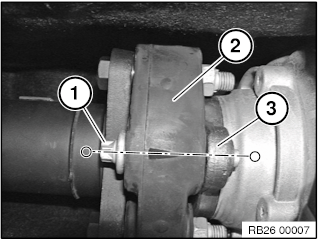

标记螺栓连接 1 （位于万向节盘 2 和从动法兰 3 ）安装位置。

标记可以实现在同一位置处重新装入万向轴。以此避免行车时驱动系发出隆隆声。

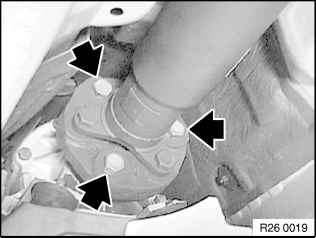

松开螺栓（箭头）。

松开螺栓 1 ，但是未完全拆下。

利用适当工具 2 固定万向轴以防止扭转。

有损坏危险

后驱动桥损坏。

不遵守安装和拆卸规定可能导致后驱动桥严重损坏。

不要将十二角法兰螺母用于固定。

技术信息

注意规定的旋转方向，以避免部件损坏。

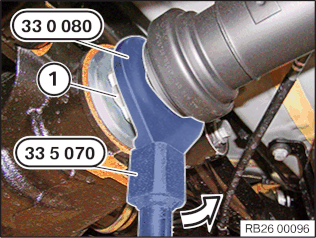

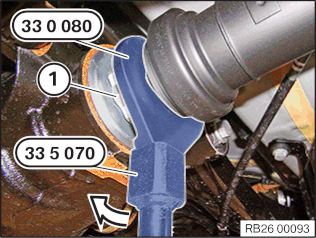

沿行驶方向的反方向观察，用专用工具 0 495 554 (33 5 070) 和 0 496 959 (33 0 080) 沿顺时针方向松开嵌入式螺母。不要使用十二角法兰螺母 1 固定。

如果沿错误方向转动嵌入式螺母，可能导致部件损坏。

取下工具 2 。

完整拆下螺栓 1 。

拆下万向轴。

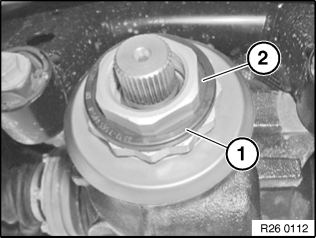

拆下定位夹 1 和密封件 2 。

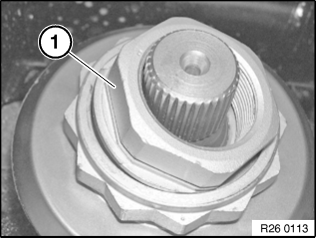

拆卸嵌入式螺母 1 。

6 –

拆卸前部万向轴（2010 年 4 月以后）。

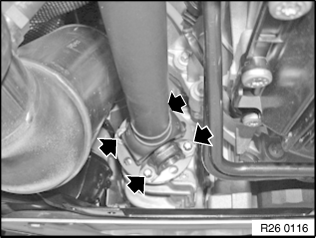

松开前驱动桥上的螺栓(箭头)。

向后推分动器 (VTG) 上的万向轴。

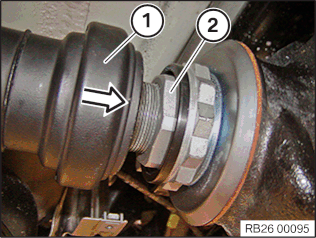

松开防尘装置 1 上的防尘密封套 2 。

向前拆卸万向轴。

7 –

拆卸分动器(ATC 45L)

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

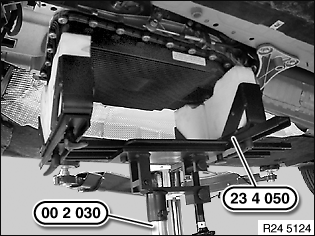

将分动器用专用工具 0 490 133 (00 2 030) 和 0 495 498 (23 4 050) 支撑。

松开螺栓 Pfeile 。

松开螺栓 1 。

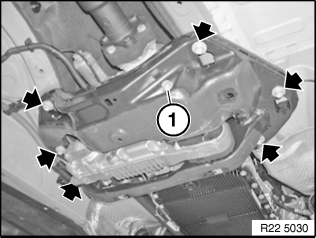

拆卸变速箱横梁。

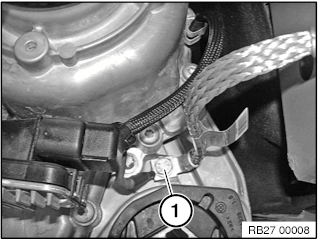

松开螺栓 1 ，并脱开接地带。

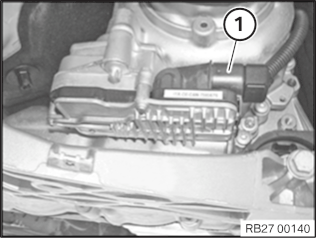

将插头 1 从分动器控制单元拔下。

松开分动器的螺栓连接。

拆卸分动器。

核心任务

8 –

准备分动器 (VTG)（主动扭矩控制）(ATC) 45L)

改装如下部件：

盖板和护罩

变速箱输入轴的运输安全保护件

分动器 (VTG) 的排气软管

变速箱支座的橡胶支座；必要时更新

9 –

拆卸变速箱支座的橡胶支座 (ATC 450, ATC 45L)

前提

拆卸变速箱支座的变速箱横梁。

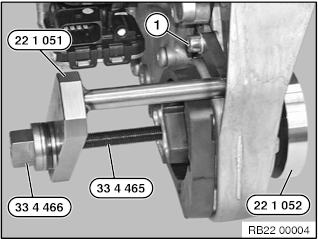

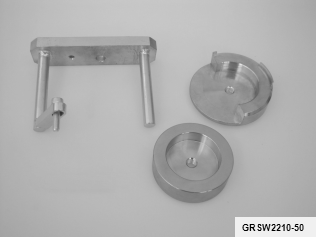

将专用工具 0 496 928 (22 1 051) 用螺栓 1 固定在壳体上。

用专用工具 0 496 929 (22 1 052) / 0 494 981 (33 4 465) 和 0 494 982 (33 4 466) 拉出橡胶支座。

10 –

安装变速箱支座的橡胶支座 (ATC 450, ATC 45L)

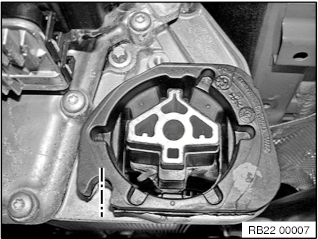

将橡胶支座上的箭头与壳体上的箭头对齐。

为壳体孔和橡胶支座涂覆润滑剂。

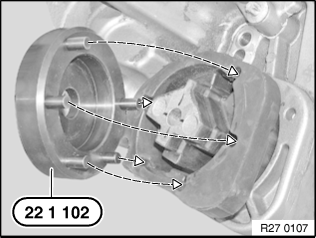

用销将专用工具 0 495 767 (22 1 102) 装入橡胶支座的凹口中。

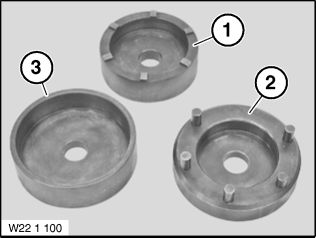

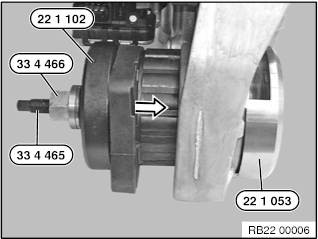

用专用工具 0 495 767 (22 1 102) 、 0 496 930 (22 1 053) 、 0 494 981 (33 4 465) 和 0 494 982 (33 4 466) 拉入橡胶支座。

后续工作

11 –

安装分动器 (VTG)（主动扭矩控制 45L）

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

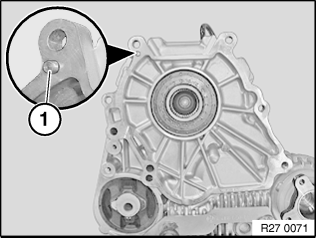

给定位销 1 涂覆装配膏。

给齿部薄薄涂覆装配膏。

定位分动器 (VTG)。

拧紧分动器 (VTG) 的螺栓连接。

分动器 (VTG) 安装到变速箱上

M10

43 Nm

将插头 1 与分动器 (VTG) 结合并然后锁紧。

检查

将分动器 (VTG) 用专用工具 0 490 133 (00 2 030) 和 0 495 498 (23 4 050) 置于水平位置。

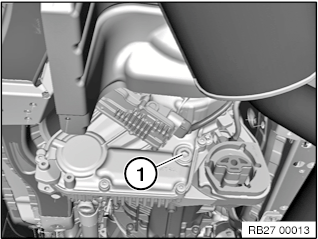

松开注油螺栓 1 。

检查变速箱油位。

结果

变速箱油位太低。

措施

添加机油直至注油螺栓 1 开口下缘。

拧紧注油螺栓 1 。

注油螺栓

M22

拧紧扭矩

60 Nm

定位变速箱横梁。

拧紧螺栓 1 。

变速箱横梁安装到橡胶支座上

M12

68 Nm

拧紧螺栓（箭头）。

变速箱横梁安装到车身上

M10

38 Nm

安装接地带。

拧紧螺栓 1 。

接地带安装到分动器 (VTG) 或车身上

19 Nm

降低并拆下专用工具 0 490 133 (00 2 030) 和 0 495 498 (23 4 050) 。

12 –

安装前部万向轴（2010/04 以后）

在分动器 (VTG) 上定位万向轴。

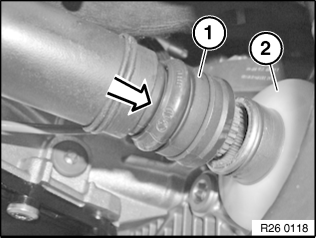

沿箭头方向将万向轴完全推到后部。

必须听到密封防尘套 1 嵌入的声音。

密封防尘套 1 必须完全放在防尘装置 2 上。

在前驱动桥上定位万向轴。

更换螺栓（箭头）和螺母。

零件：螺栓，螺母

拧紧螺栓 (箭头)。

前驱动桥上的万向轴

更换螺栓和螺母。

接合力矩

20 Nm

旋转角

45 °

13 –

安装万向轴

有更多信息。

有损坏危险

安装时万向轴损坏。

忽视后驱动桥万向轴安装规定可能导致严重损坏。

务必更换后驱动桥的嵌入式螺母。必须有螺栓防松件。

拧上嵌入式螺母之后务必遵守最少 3 小时的硬化时间。温度较低时，硬化时间会延长。

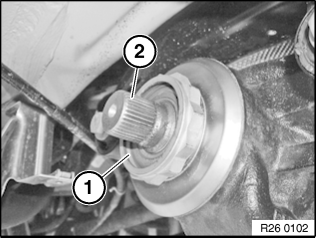

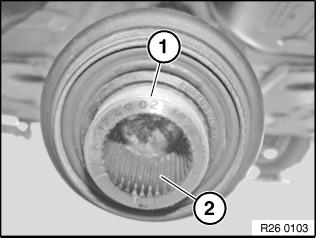

清洁法兰螺母的凸缘法兰片 1 和啮合 2 。

给凸缘法兰片 1 涂覆油脂。

消耗性材料

润滑脂 Optitemp HT 1 LF

50 g ,

管

83230417754

清除万向轴螺纹 1 上的残余粘结剂。

清洁啮合 2 。

用油脂涂敷啮合 2 。

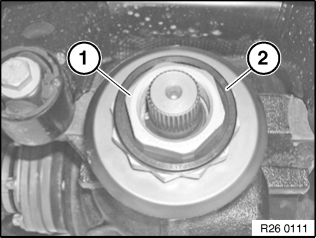

将嵌入式螺母 1 与密封件装入法兰螺母的凸缘法兰片中。

安装定位夹 2 。

注意安装顺序：

万向轴安装到变速箱上

万向轴安装到后驱动桥上

中间轴承

遵守螺栓连接顺序：

嵌入式螺母

变速箱上的万向节盘

中间轴承

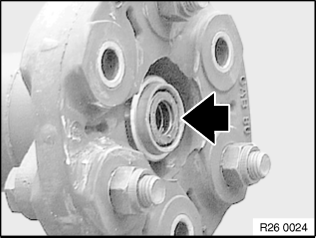

检查（箭头指示的）传动轴定心件。

如有必要，更新损坏的定心件。

给（箭头指示的）定心件上油脂。

消耗性材料

润滑脂 Optitemp HT 1 LF

50 g ,

管

83230417754

推动万向轴 1 直至达到嵌入式螺母的极限位置。

用手将嵌入式螺母 2 在万向轴上拧至少两个螺距。

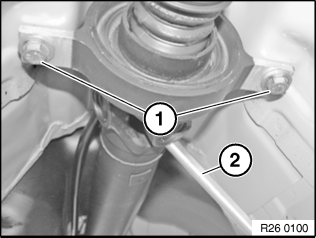

定位中间轴承。

安放螺栓 1 。

在中间十字万向节处用合适的工具 2 固定万向轴，以防扭转。

有损坏危险

后驱动桥损坏。

不遵守安装和拆卸规定可能导致后驱动桥严重损坏。

不要将十二角法兰螺母用于固定。

技术信息

必须在最长 5 分钟内完成螺接工作，因为防松胶会快速凝固。

沿行驶方向的反方向观察，用专用工具 0 495 554 (33 5 070) 和 0 496 959 (33 0 080) 逆顺时针方向固定嵌入式螺母。不要使用十二角法兰螺母 1 固定。

万向轴安装到后驱动桥上（嵌入式螺母）

更新嵌入式螺母，硬化时间保持至少 2 个小时。

拧紧力矩

85 Nm

三孔法兰和万向节盘重新安装到拆卸时标记的安装位置处。

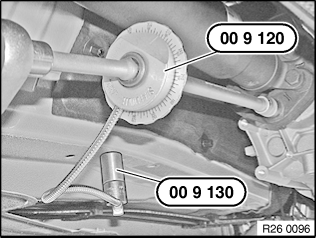

固定住万向节盘固定螺栓的螺母，并通过螺栓拧紧。为此用底板上的专用工具 0 495 108 (00 9 130) 固定专用工具 0 490 504 (00 9 120) ，并按照转角继续用螺栓连接。

万向节盘安装到变速箱输出法兰上

更换螺栓和螺母。

接合力矩

55 Nm

旋转角

90 °

取下工具 2 。

拧紧螺栓 1 。

中间轴承安装到车身上

21 Nm

14 –

完整地安装排气装置

注意

大重量部件。

受伤危险！

注意部件的重心。

使用举升机支撑部件。

防止部件从举升机上坠落。

注意

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

用专用工具 0 491 932 (31 2 220) 或适当的举升机支撑排气装置，并固定防止其掉落。

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

与第二个人一起定位排气装置。

拧紧螺母 2 。

排气装置固定到车身上

21 Nm

插接真空软管 1 。

拧紧螺栓 1 。

排气装置安装到后驱动桥上

21 Nm

拧紧螺栓 1 。

排气装置固定在变速箱上

21 Nm

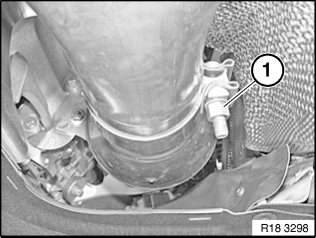

拧紧夹箍 1 。

排气装置安装到废气触媒转换器上

张紧夹箍

55 Nm

15 –

安装后部发动机底护板

注意

附图是示例性的。可能出现细节偏差。

定位后机组防护板 2 。

拧紧螺栓 1 。

机组防护板

3 Nm

16 –

连接蓄电池负极导线

有更多信息。

技术信息

注意关于操作车辆蓄电池的安全提示。

更多信息参见：

61 00 ... 操作车辆电池的安全提示

61 00 / 12 00 ... 连接和断开车辆电池的提示

61 12 ... 智能型蓄电池传感器 (IBS) 的提示

将蓄电池负极导线 2 插接到蓄电池负极。

拧紧螺母 1 。

蓄电池负极导线

5 Nm

17 –

安装蓄电池盖

安装蓄电池盖板。

拧紧螺栓 1 。

关闭行李箱底板饰件。

61 00 ... 有关蓄电池处理的安全提示	2 16
12 00 ... 连接和断开蓄电池接线的提示	2 16
61 12 ... 智能型蓄电池传感器 (IBS) 的提示	2 16

1.1 用于已插入传动轴的油脂	13
1.0 用于传动轴的油脂（万向节盘定心件和滑块）	13
