61 61 270
拆装全套前挡雨刮器托架含马达
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
8
刮水臂
35
Nm
用于
8
刮水臂
30
Nm
专用工具概述

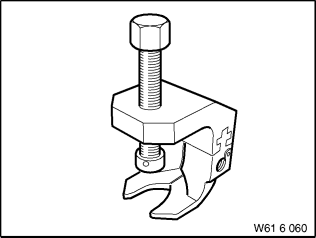

0 493 441 (61 6 060)
起拔器
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 494 704 (61 6 061) |
基体
|
||
| 2 | 0 494 705 (61 6 062) |
爪
（左/右爪） |
||
| 3 | 0 494 706 (61 6 063) |
主轴
|
||
| 4 | 0 494 707 (61 6 064) |
压块
|

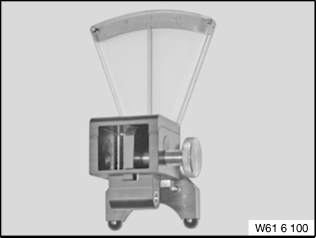

0 495 346 (61 6 100)
检测装置
用于
11
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | 加装套件 8330 2 463 352 |
| 83302463352 | |
| 维修信息号 |
|
0 495 346 (61 6 100)
检测装置
用于
11
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | 加装套件 8330 2 463 352 |
| 83302463352 | |
| 维修信息号 |
|
0 495 457 (61 6 110)
工具
用于
11
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

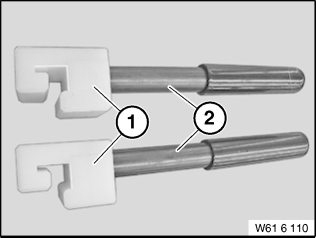

组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 495 458 (61 6 111) |
成形件
(成形件 (2 件)) |
||
| 2 | 0 495 462 (61 6 112) |
手柄
(手柄 (2 件)) |
概览：标准工具
技术数据概述
用于
8
刮水臂
左侧刮水臂(B)
87
mm ...
93
mm
右侧刮水臂(A)
100
mm ...
106
mm
用于
8
刮水臂
左侧刮水臂 (2)
44
mm ...
50
mm
右侧刮水臂 (1)
51
mm ...
57
mm
用于
8
刮水臂
左侧刮水臂 (2)
85
mm ...
91
mm
右侧刮水臂 (1)
92
mm ...
98
mm
用于
11
刮水臂接触角度
驾驶员侧和乘客侧上的接触角度相同。
接触角度
5
2
8
+
-
°
概览：消耗材料
更多信息
零件
附加信息
61 61 270
拆装全套前挡雨刮器托架含马达
一般信息
准备工作

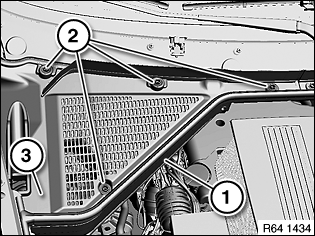

1
–
拆下右后发动机室盖板
松开工作范围中的边缘保护条
1
。
解锁密封圈
2
并拆下盖板
3
。
2
–
拆下左后发动机室盖板
松开工作范围中的边缘保护条
1
。
解锁密封圈
2
并取下盖板。
3
–
拆下两根刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下刮水臂
前提
车前盖已打开。

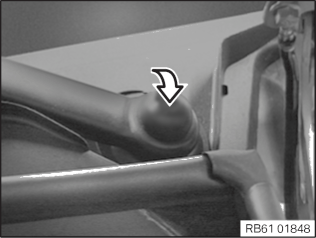

沿箭头方向拆下饰盖 。

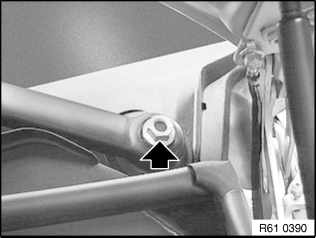

松开螺母(箭头)。

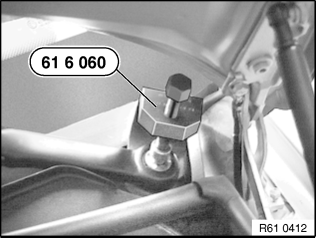

借助专用工具
0 493 441 (61 6 060)
拔下刮水臂并取出。
◀
4
–
拆下风窗框板盖板
松开夹子
1
。
将风窗框板盖板
2
向上抽出。
核心任务
5
–

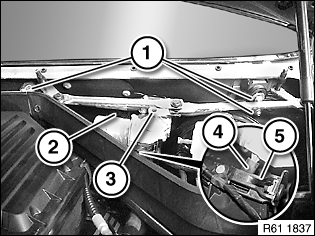

拆卸车窗玻璃刮水装置的托架
松开螺栓
1
。
解除联锁并脱开插头连接
2
。
将车窗玻璃刮水装置的托架
3
向上抽出
6
–
安装车窗玻璃刮水装置的托架
检查橡胶导向件
4
在导向件
5
中的位置是否正确。
将车窗玻璃刮水装置的托架
3
从上部穿入。
连接插头
2
。
拧紧螺栓
1
。
检查
检查刮水器马达是否位于刮水器静态位置中。
结果
刮水器马达未处于刮水器静态位置中。
措施
让刮水器马达运行到刮水器静态位置内。
后续工作
7
–
安装风窗框板盖板
检查套管
1
位置是否正确以及是否损坏，必要时更新。
定位风窗框板盖板
2
。
固定夹子
1
。
检查
检查左右风窗框板盖板
1
是否定位在挡风玻璃的盖板
2
下方。
结果
风窗框板盖板位于挡风玻璃的盖板上方。
措施
重试安装。
8
–
安装两个刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装刮水臂

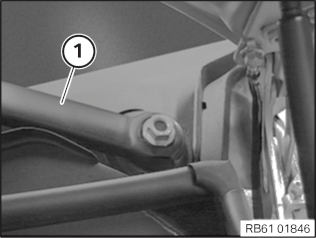

插上刮水臂
1
，确保刮水臂
1
已正确定位。
刮水臂
左侧刮水臂(B)
87
mm ...
93
mm
右侧刮水臂(A)
100
mm ...
106
mm
刮水臂
左侧刮水臂 (2)
44
mm ...
50
mm
右侧刮水臂 (1)
51
mm ...
57
mm
刮水臂
左侧刮水臂 (2)
85
mm ...
91
mm
右侧刮水臂 (1)
92
mm ...
98
mm

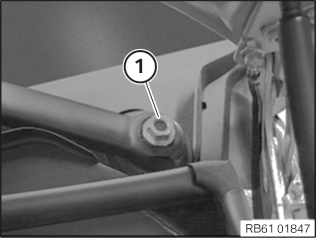

拧紧螺母
1
。
刮水臂
35
Nm
刮水臂
30
Nm
检查
操纵刮水器。
测量刮水器刮片和风窗框板盖板之间的间距。
刮水臂
左侧刮水臂(B)
87
mm ...
93
mm
右侧刮水臂(A)
100
mm ...
106
mm
刮水臂
左侧刮水臂 (2)
44
mm ...
50
mm
右侧刮水臂 (1)
51
mm ...
57
mm
刮水臂
左侧刮水臂 (2)
85
mm ...
91
mm
右侧刮水臂 (1)
92
mm ...
98
mm
结果
刮水器刮片和风窗框板盖板之间的间距不正确：刮水臂未正确定位。
措施
拆卸并正确安装刮水臂。
安装饰盖
1
。
◀
9
–
安装左后发动机室盖板
检查水槽
1
在导向件
2
位置是否正确。
检查盖板
3
灵活性，若需要则清洁明显脏污。
定位盖板并锁紧密封圈
2
。
安装工作范围中的边缘保护条
1
。
10
–
安装右后发动机室内的盖板
检查水槽
1
在导向件
2
位置是否正确。
检查盖板
3
灵活性，若需要则清洁明显脏污。
定位盖板
3
并联锁密封圈
2
。
安装工作范围中的边缘保护条
1
。
11
–
检查左右刮水臂接触角度。
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。
▶ 检查/调整刮水臂相对于挡风玻璃的接触角度

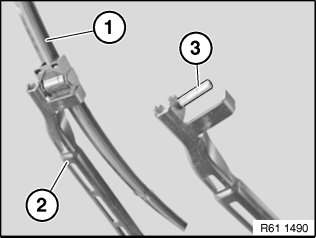

将刮水器刮片
1
从刮水臂
2
上拆下。
轴颈
3
(刮水臂
2
) 是专用工具
0 495 346 (61 6 100)
的定位件。
将专用工具
0 495 346 (61 6 100)
推到轴颈
1
上。

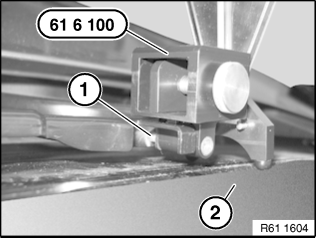

将专用工具
0 495 346 (61 6 100)
放到挡风玻璃
2
上并读取刻度上的数值。
对于左座驾驶型车辆，接触角度在 0° 至 -10° 之间的刻度范围内读取；对于右座驾驶型车辆，接触角度在 0° 至 +10° 之间的刻度范围内读取。
在专用工具
0 495 346 (61 6 100)
的刻度上读取接触角度，并且和标准值匹配。
刮水臂接触角度
驾驶员侧和乘客侧上的接触角度相同。
接触角度
5
2
8
+
-
°

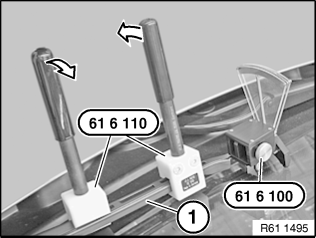

如果在刻度上读取的接触角度和标准值存在偏差，则借助专用工具
0 495 457 (61 6 110)
沿箭头方向修正刮水臂
1
。
◀
