注意操作电线束和导线的提示！

需要的准备工作：

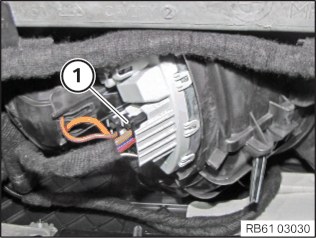

脱开插头连接 (1)。

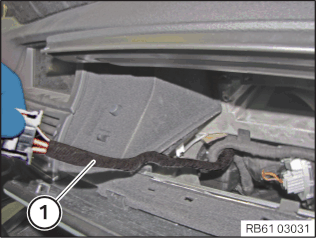

如图所示拉出电缆束 (1)。

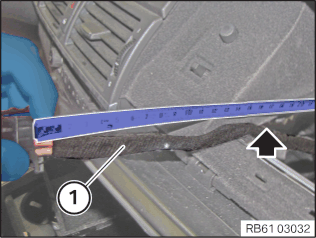

在电缆束 (1) 上测量 17 cm 的距离并进行标记。

小心地移除绝缘带。

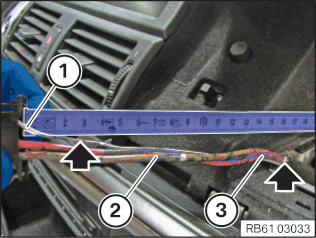

白色电缆（细电缆）(1)：测量 3 cm 的距离，作标记并切断。

棕色电缆 (2)：测量 16 cm 的距离，作标记并切断。

红/棕色电缆 (3)：测量 16 cm 的距离，作标记并切断。

图示的维修导线束与订购的维修导线束相比，导线颜色不同：

（图示的维修导线束的导线颜色 = 订购的维修导线束的导线颜色）

棕色 = 棕色

棕/黑色 = 红色

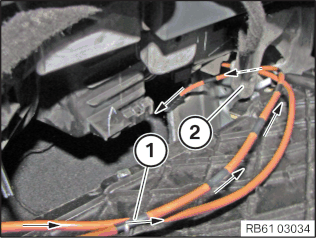

如图所示，将维修导线束 (1) 穿过架梁 (2) 敷设在副驾驶员脚部空间内。

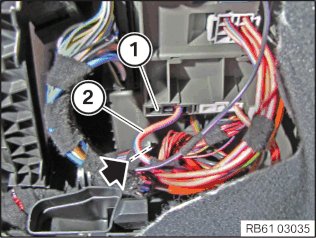

脱开插头连接 (1)。

脱开箭头标出的部位上的导线 (2)。

废弃处理带被切断导线 (2) 的插头连接 (1)。

将剩余导线 (2) 固定在车辆侧电缆束上。

将维修导线束的插头连接连至同一个空腔上。

小心地抬起地毯。

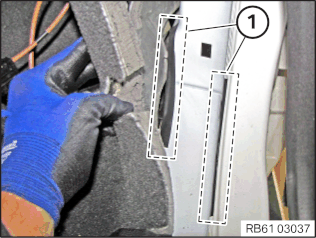

在区域 (1) 内粘贴胶带。

如图所示，用合适的工具（如大环形扳手）小心地抬起地毯。

松开螺母 (2)。

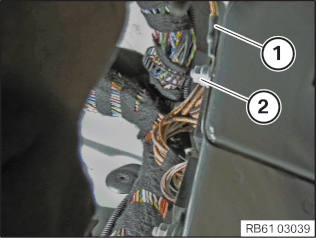

将维修导线束 (1) 的吊环放置在接地螺栓 (2) 上。

拧紧螺母 (2)。

拧紧力矩：8 Nm

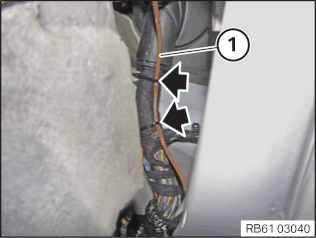

如图所示敷设修理用电缆 (1)，并用导线扎带固定在用箭头标记的位置上。

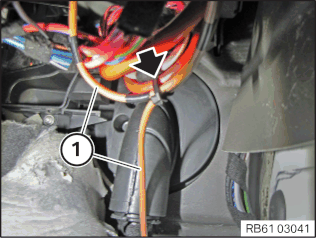

如图所示敷设修理用电缆 (1)，并用导线扎带固定在用箭头标记的位置上。

无插图：

将车辆侧电缆束和维修导线束的细电缆（白色）末端用剥线钳 2 221 122 除去绝缘层 4 mm。

将车辆侧电缆束和维修导线束的细电缆（白色）借助压线钳 0 494 159、凹模 0 496 833 压紧。

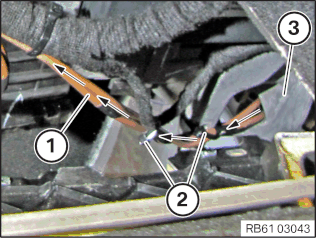

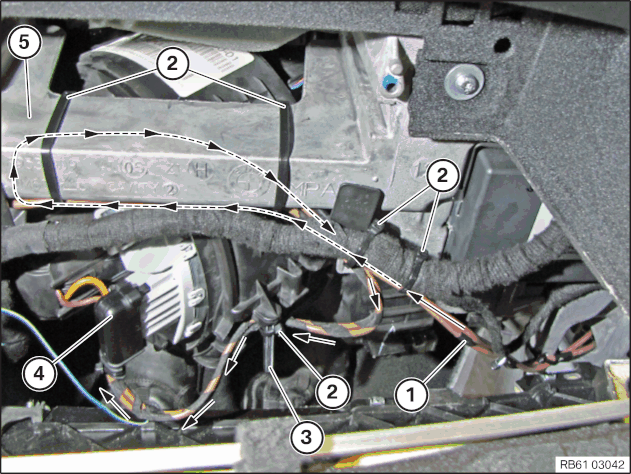

如图所示，在架梁 (3) 内敷设电缆束 (1)，并用导线扎带 (2) 固定。

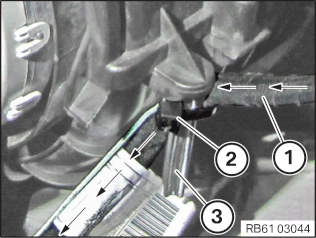

将电缆束 (1) 用导线扎带 (2) 固定在销子 (3) 上。

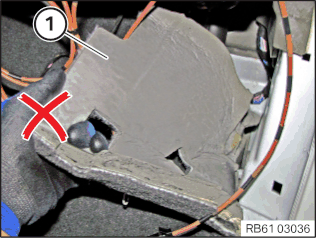

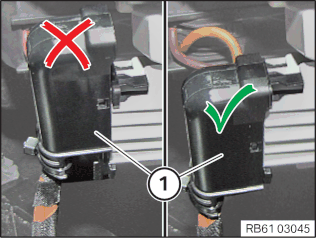

盖罩 (1) 可能会稍稍向上移动。

注意盖罩 (1) 要正确安装！

检查盖罩 (1) 是否处于正确位置。

必要时校正盖罩 (1) 的位置。

装配车辆：
