测试模块的结构

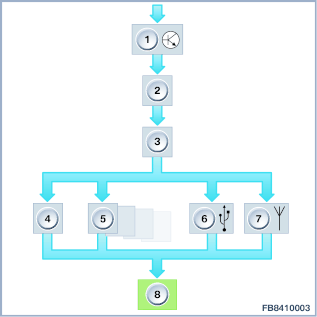

图 1：测试模块 <电讯系统检测> 的步骤结构
| 号码 |
名称 |
| 1 |
FKB 显示和随后的控制单元检测 |
| 2 |
故障代码存储器处理 |
| 3 |
选择其它功能的分支 |
| 4 |
故障症状 |
| 5 |
高级测试模块(例如客户进行的软件更新) |
| 6 |
USB-Test |
| 7 |
蓝牙测试 |
| 8 |
退出或通过反馈信息退出 |
测试模块 <电讯系统检测> 开始时显示故障编码说明。显示之后将执行控制单元检测。控制单元检测用来获取系统的当前状态。控制单元检测在后台进行。
执行完控制单元检测之后将读取当前安装的控制单元的故障代码存储器。在处理目前存在的故障代码存储记录后，测试模块继续。
处理故障代码存储记录后会显示一个选择结构，提供下列选项 (视控制单元或车辆装备而定)：
-
故障症状
在功能描述中会为安装了的电话系统显示已知的故障症状。在功能描述中可通过超链接在各主题组中导航。在测试模块中将显示其它信息，例如零件号码或者蓝牙状态。显示安装在车辆中的特种装备的提示：在“显示车辆数据”菜单选项可以输入特种装备 SA 号码。然后会对其进行自动检查，并识别为“已安装”或“未安装“。
-
高级测试模块
在高级测试模块中可以处理控制单元的特殊功能，例如客户进行的软件更新(KISA)。
-
USB 测试和蓝牙测试
USB 测试和蓝牙测试在测试模块中作为集成式检测提供。此时，智能测量系统接口盒 R2 (IMIB) 必须已登录到网络中并与 ISID 连接。测试自动进行。无需再在智能测量系统接口盒 R2 (IMIB) 上直接手动执行测试。
处理完所有相关测试步骤之后即可以结束测试模块，或者通过反馈信息进行结束。在这里选择找到的相应故障原因，将显示相应的诊断码。
测试模块 <电讯系统检测> 处于不断扩展中，DTC 处理以及故障症状的内容循环更新。
