测量时必须插上 DME / DDE。CAS 控制单元不可开通。自总线端 Kl. 15 起，持续发送 EWS 信号。

图 1： 信号正常。

要注意，"正常" 这一说法只涉及数据导线和信号形状。不能判断传送的编码是否正确。

图像 2： 信号不正常。

上面的信号表明 DME/DDE 方面有故障。

图 3： 信号不正常。

上面的信号表明有一个线路故障或 CAS 内有一个故障。

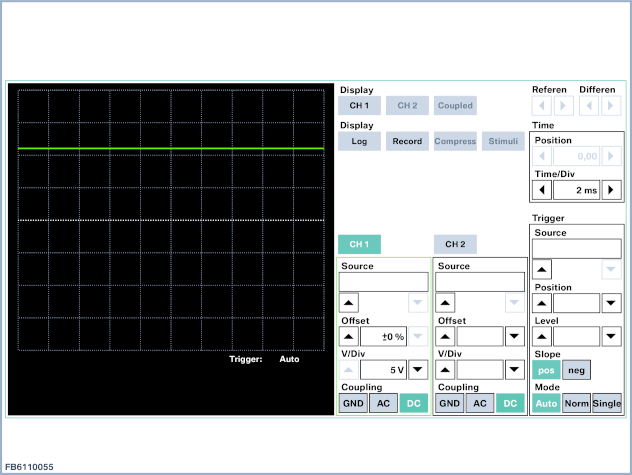

图像 4： 信号不正常。

上述信号表示存在对正极短路。

图像 5： 信号不正常。

上述信号表示存在对地短路或断路。
