本文件给出一份用电流感应夹钳进行外部休眠电流测量时测得的正常休眠时的典型电流值的一览表。

使用测量系统进行外部休眠电流测量的相关规定请参阅下列文件： 借助外部休眠电流测量观察休眠。

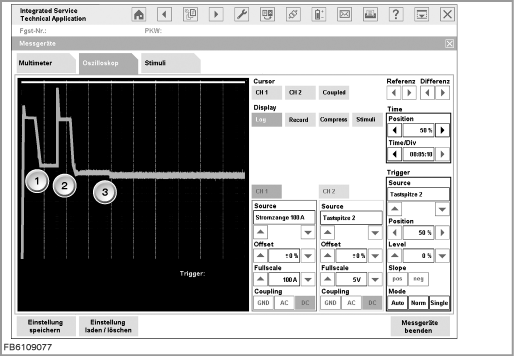

例行休眠，不因冷却液温度查询而唤醒（对数显示）：

号码

时间

事件

典型电流值

1

0 ‐ 3 分钟

达到静止状态

6 至 15 A，与装备有关。



3 ‐ 8 分钟

车辆休眠

0.4 至 1.5 A，与接通的用电器 (例如阅读灯或手套箱灯) 有关。

2

8 ‐ 9 分钟

FRM 唤醒车辆： 用电器断开。

6 至 10 A，与装备有关。



9 ‐ 30 分钟或9 ‐ 60 分钟

车辆休眠

500 至 650 mA，与装备有关。

3

30 或 60 分钟

总线端 Kl. 30g 关闭

< 25 mA，与装备有关。
提示！ 总线端 Kl. 30g 的滞后时间

自集成等级 03/2009 起，总线端 Kl. 30g 在标准情况下在总线端 Kl. R 断开 30 分钟后断开，在带停车预热装置 (特种装置 SA 536) 的车辆上在 Kl. R 断开 45 分钟后断开。
