00 .. ... 用真空吸盘抬起安全玻璃

需要的专用工具：

  • 51 0 100
  • 51 0 104
  • 51 0 105

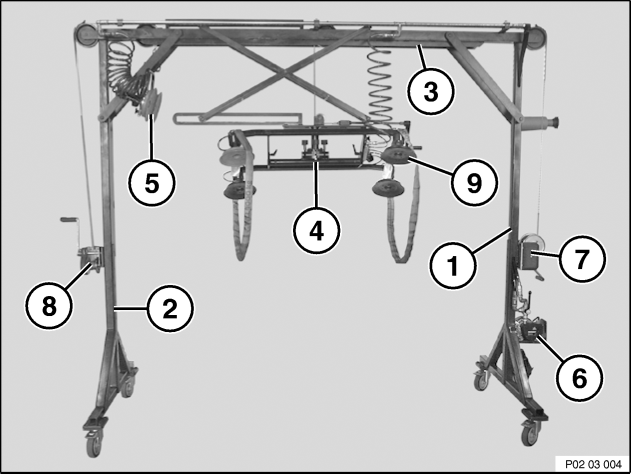

为了拆卸和安装重的车窗玻璃 - 例如 E67 防弹车上的 - 必须使用龙门吊车 (专用工具 51 0 100)。
(1)
支座 1
(2)
支座 2
(3)
搭接件
(4)
挡风玻璃和后窗玻璃定位件 (专用工具 51 0 104)
(5)
车门窗玻璃定位件 (专用工具 51 0 105)
(6)
带真空换向杆和电动打开 / 关闭开关的真空泵
(7)
挡风玻璃和后窗玻璃定位件的绞盘
(8)
车门窗玻璃定位件的绞盘
(9)
单个真空吸盘 (吸盘)
详细规格参见 维修信息 6 04 03 (046)。

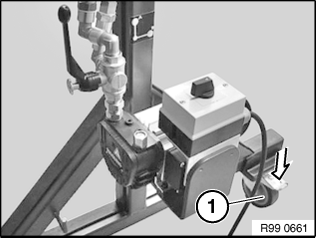

为了准确定位车窗玻璃，可以固定支座下面的导轮 (1)。
警告！

在断电后真空吸盘只可保持重量几秒钟。
没有辅助防松装置 (保险带) 时不要在悬挂的重物下工作。
有严重的伤害危险！


注意！

车窗玻璃外侧必须干净且无油脂 (有滑脱危险)。


抬起挡风玻璃或后窗玻璃：

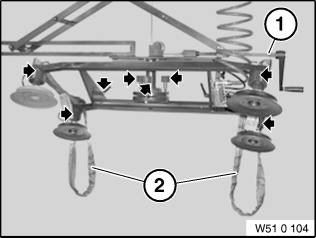

按照维修说明将专用工具 51 0 104 对准挡风玻璃和后窗玻璃外侧。
(1)
用于准确降低 / 抬起车窗玻璃的曲柄
(2)
在悬挂的重物下工作时用来缠绕车窗玻璃的保险带

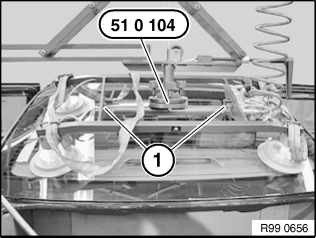

通过紧固螺栓 (1) 可以大致调整专用工具 51 0 104 与车窗玻璃的倾角。

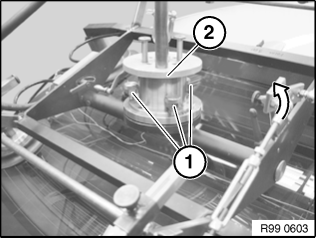

为了准确定位车窗玻璃，专用工具 51 0 104 的角度可以用万向节悬挂装置 (2) 上的螺栓 (1) 精确调整。
抬起车门窗玻璃：
拆卸：

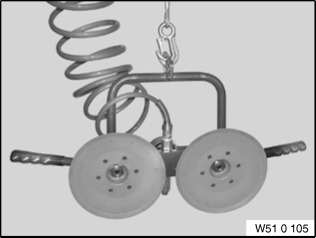

按照维修说明将专用工具 51 0 105 对准车门窗玻璃外侧。
打开真空泵。

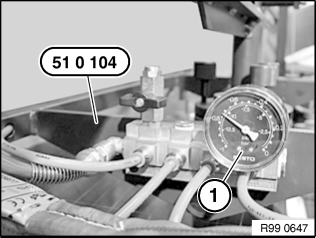

将真空吸盘压到车窗玻璃上并关闭真空表 (1) 附近的阀门。
注意！

在抬起车窗玻璃前，真空表 (1) 的指针必须指在绿色区域内。

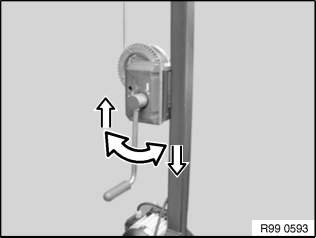

通过自锁式绞盘可以降低和抬起专用工具 51 0 104 和 51 0 105。
注意！

用专用工具 51 0 104 只能将挡风玻璃和后窗玻璃最多降低约 100 cm。因此在此之前必须准备好足够高度的垫子。
