61 35 ... 有关 ESD 保护的提示 (静电放电)

需要的专用工具：

  • 12 7 060
提示：

为防止静电的放电，在特别灵敏的电气元件 (控制单元，传感器等) 上标有 ESD 警告标志。
E‐电气
S‐静电
D‐放电


注意！

务必注意维修信息 2 06 04 128 中有关本主题的提示。


带有静电的人员可能在接触电气元件时放电。
提示：

人体只有在放电量约为 3000 V 时才能察觉到。
电气元件的危险阈值从大约 100 V 起。


举例：

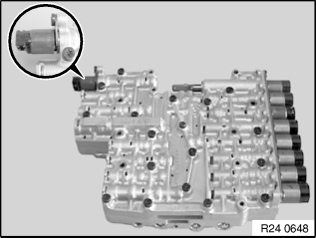

Mechatronic 控制单元。

注意！

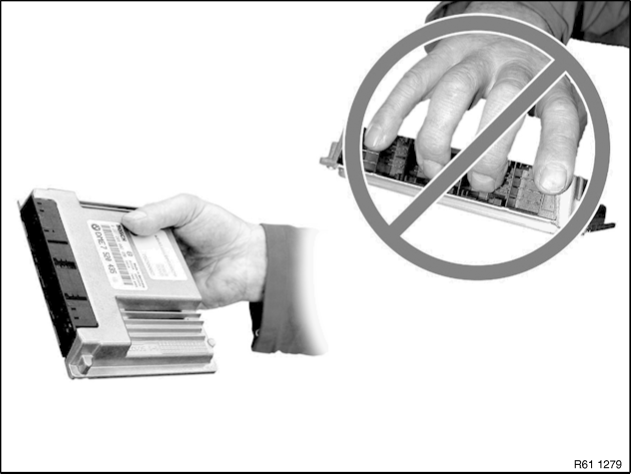

不得直接接触线脚和插座！
只能接触电气元件的壳体。
注意！

为了避免电气元件由于静电放电而产生损坏或破坏，应务必注意下列提示：
  • 在替换电气元件时，应将它们放在原始包装内，直到安装为止
  • 如有必要，拆卸的部件只允许装在原始包装中发回 (部件同样应立即进行包装)
  • 注意关于使用相应专用工具 12 7 060 的用户说明

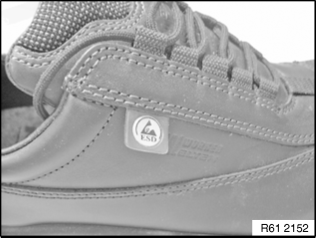

个人防护装备：
导电服 (高棉花含量，需要抗静电鞋)。
这些用品主要通过侧面的标志进行标识。
