72 12 ... 松脱 / 锁止安全气囊插头连接
警告！

注意处理安全气囊模块及燃爆式安全带拉紧装置的安全规定。


注意！

如果某个安全气囊插头连接受损，则必须更新此插头连接。
安全气囊维修导线的参考说明（带插头连接），参见计算机管理零件目录。


以下几种安全气囊模块/气体发生器上的插头连接型号可用：
-
安全气囊插头在气体发生器/安全气囊模块上成 90° 角连接。
-
气体发生器 / 安全气囊模块的安全气囊插头连接是直的 (3 种型号)
气体发生器 / 安全气囊模块上的安全气囊插头 90° 连接：
有两种方法将气体发生器 / 安全气囊模块的安全气囊插头连接松开：
方法 1：

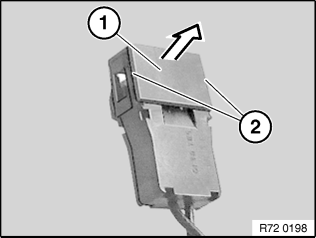

将盖罩 (1) 在左右凸耳 (2) 上同时向上拉。
方法 2：

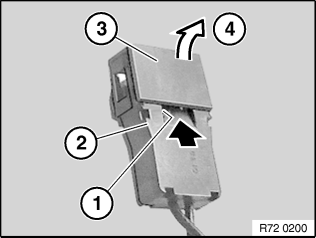

将尖螺丝起子插入壳体 (2) 的凹口 (1)。
将盖罩 (3) 小心地撬起 (4)。

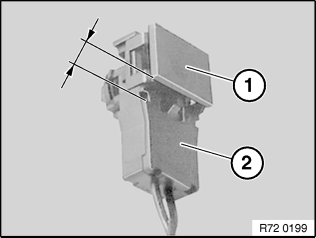

盖罩 (1) 现在比壳体 (2) 高。
松开安全气囊插头连接，并可以从气体发生器 / 安全气囊模块上拔下。
安装说明：

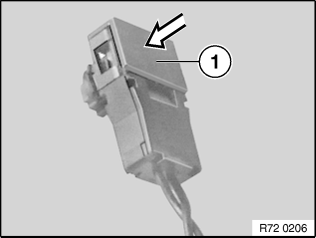

插入上气体发生器 / 安全气囊模块的安全气囊插头连接后，将盖罩 (1) 向下压，直到它与壳体平齐。


检查是否正确卡入！

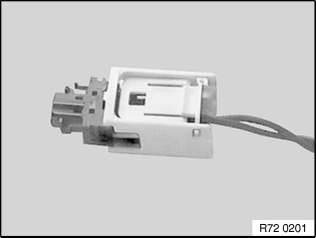

气体发生器/安全气囊模块的安全气囊插头连接是直的（2 种型号）
1 型：

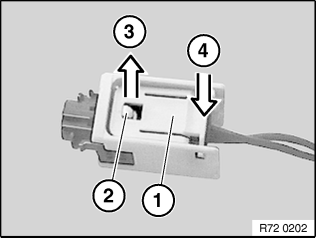

按压锁止 / 解锁片 (1) 的边缘 (4)。
锁止 / 解锁片 (1) 对边 (3) 向上卡入，露出锁止凸耳 (2)。
松开安全气囊插头连接，并可以从气体发生器 / 安全气囊模块上拔下。
安装说明：

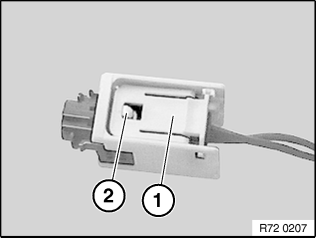

插入上气体发生器 / 安全气囊模块安全气囊插头连接后，检查松锁止 / 解锁片 (1) 凹口内的锁止凸耳 (2) 是否可见。
只有在锁止凸耳 (2) 可见时，气体发生器/安全气囊模块安全气囊插头连接才是正确卡入。


2 型：
按压松锁止/解锁片 (1) 的边缘 (3)，并将插头 (2) 从插头外壳 (4) 中拉出。
安装说明：

只有在开口 (5) 中看得见锁止凸耳时，气体发生器/安全气囊模块的插头连接才是正确卡入。


3 型：
按压锁止件 (1) 并将插头 (2) 拉出至预锁止位置。
将插头 (2) 从引爆装置上拔下。
安装说明：

将插头连接插入气体发生器/安全气囊模块上的预锁止位置，并嵌入最终锁止位置。


图示带气体发生器的型号 3：
  1. 预锁止位置
  2. 最终锁止位置
  1. 锁止件
  2. 气体发生器
第 4 类防撞车主动式头枕：

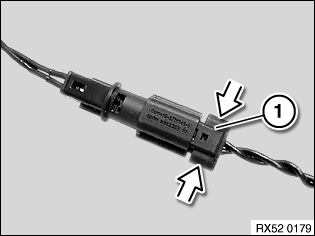

按压锁止圈边缘并拔下插头 (1)。
安装说明：

检查正确的嵌入。
