61 13 ... 松开并脱开不同插头连接
提示：

文件说明了不同类型插头连接的解锁和脱开。
插头连接的尺寸和形式可能会有细节上的偏差。

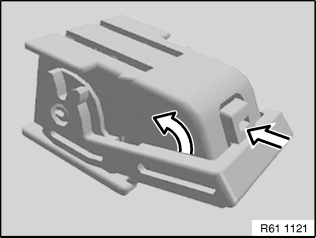

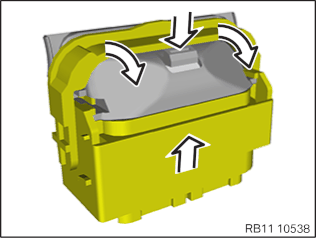

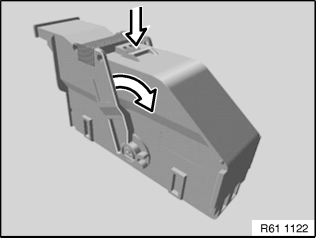

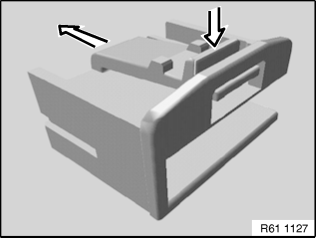

1.
按压锁止件并沿箭头方向打开弧形解锁件。
脱开插头连接。

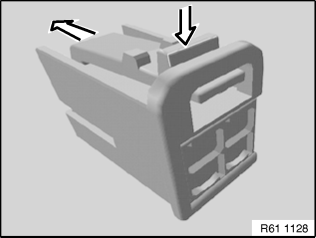

2.
按压锁止件并沿箭头方向打开弧形解锁件。
脱开插头连接。

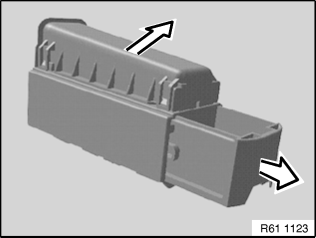

3.
沿箭头方向打开弧形解锁件，沿箭头方向脱开插头连接。

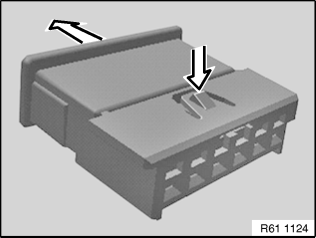

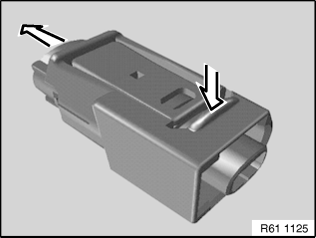

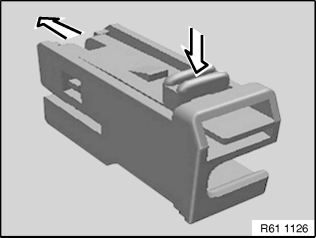

4.
按压锁止件，沿箭头方向脱开插头连接。

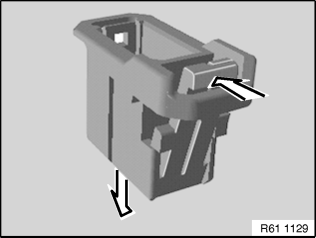

5.
按压锁止件，沿箭头方向脱开插头连接。
6.
按压锁止件，沿箭头方向脱开插头连接。
7.
按压锁止件，沿箭头方向脱开插头连接。
8.
按压锁止件，沿箭头方向脱开插头连接。
9.
按压锁止件，沿箭头方向脱开插头连接。

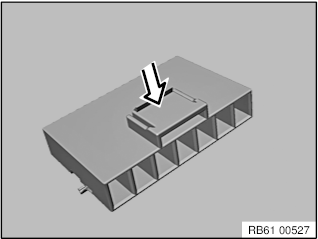

10.
按压锁止件，并脱开插头连接。
11.
按压锁止件，并脱开插头连接。

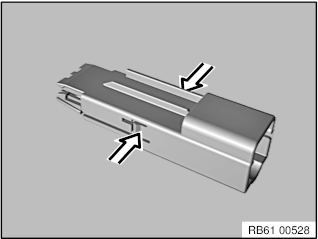

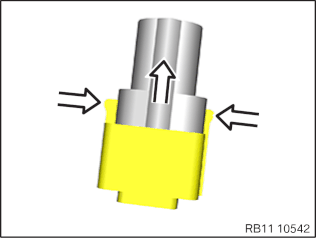

12.
两侧按压锁止件，并脱开插头连接。

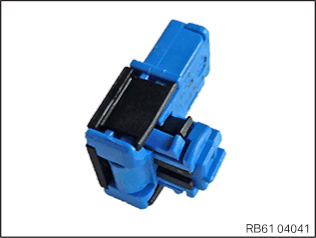

13.
按压锁止件，并脱开插头连接。
14.
按压锁止件并沿箭头方向打开弧形解锁件。
脱开插头连接。
15.
按压锁止件，并脱开插头连接。

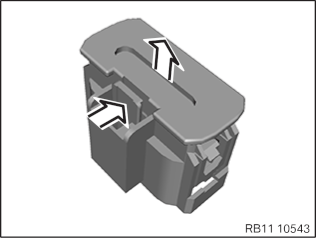

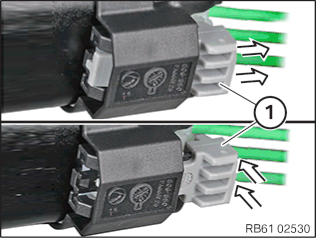

16.
拉出并按压锁止件。
脱开插头连接。
17.
按压锁止件，并脱开插头连接。
18.
按压锁止件，并脱开插头连接。
19.
按压锁止件，并脱开插头连接。
20.

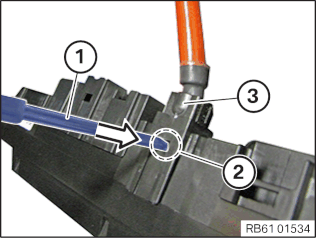

例如配电器上的插头连接：
用合适的工具 (1) 压入开口 (2)。
向上拔下插头连接 (3)。
21.

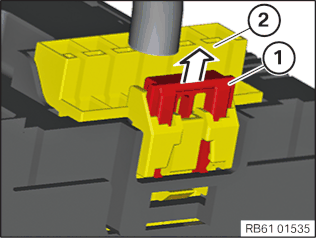

例如配电器上的插头连接：
用合适的工具 (1) 抬起锁止件。
向上拔下插头连接 (2)。

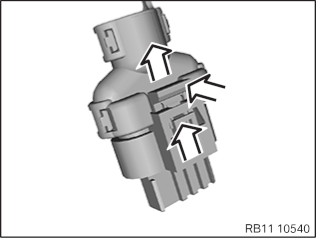

22.
抗震动高性能发动机触点：
注意！

在脱开和锁闭这种型号的插头时会产生更高的力！


脱开：
首先向后朝箭头方向拉出锁止件 (1)。
然后向下朝箭头方向按压锁止件 (1) 并拔出插头。

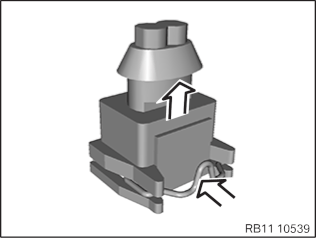

23.

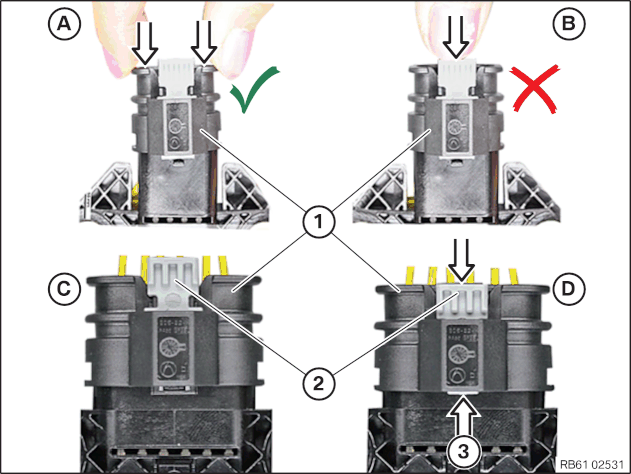

关闭：
  1. 将插头 (1) 在箭头标记的位置向下压到 极限位置
  2. 不可通过锁止装置向下按压插头 (1)
  3. 插头 (1) 位于极限位置，但锁止装置 (2) 尚未锁止。
  4. 将锁止装置 (2) 沿箭头方向向下按压，直到可以在位置 (3) 看到锁止装置 (2) 的尖端
解除联锁/联锁组合前灯插头连接 & 损坏后更换壳体：
24.

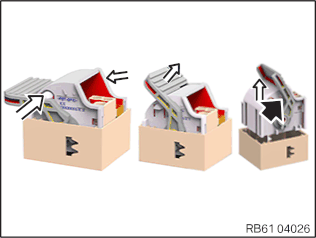

尽可能在两侧压入杆锁止件，直至杆已解锁并可以移动。
杆向上移动，直至嵌入极限位置。
当杆在极限位置已联锁时，向上取出插头连接。

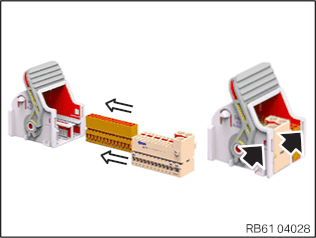

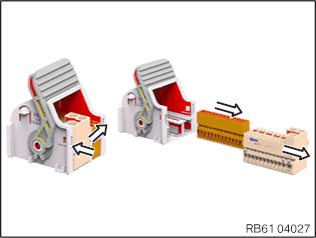

通过抬起各个锁止片，解除联锁套筒壳体。
在解除联锁后，推出套筒壳体。

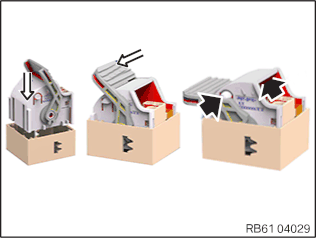

推入套筒壳体直至极限位置。
套筒壳体嵌入至极限位置。
推入至极限位置。
通过向下移动杆触发插入过程。
重要提示：仅在完成了插入过程后，才能在两侧嵌入。
25.

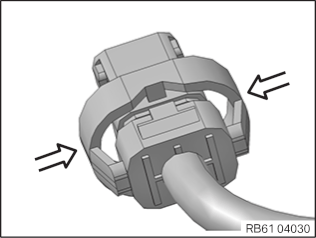

Rosenberger D4S20G-400A5-Y
通过两侧按压解除联锁。
26.

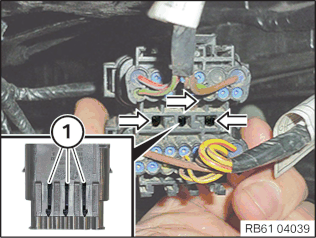

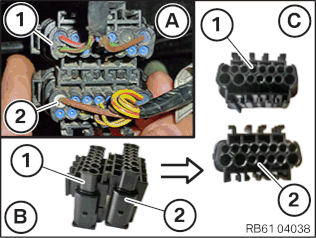

15 芯触针壳MLK1
  • A & B。欲避免损坏单插头，在脱开插头连接前必须松开由多个单插头 (1) & (2) 组成的插头组。
  • C：已松开的插头组
脱开插头组：
沿箭头方向解除联锁卡钩 (1)（详图显示单插头的卡钩）。
将插头 (2) 沿箭头方向从插头 (1) 上松开。
27.
安全气囊引爆电路插头
警告！

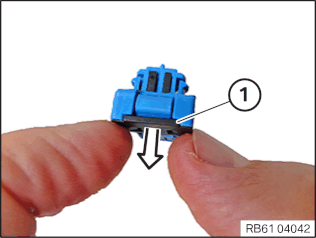

在脱开插头连接之前注意车辆安全气囊系统作业的安全提示。


拉动盖罩 (1) 沿箭头方向解除联锁
28.
例如前灯与尾灯总成上的插头
用适当工具沿箭头方向打开去联锁保险装置 (1)。
沿箭头方向压下去联锁拉杆 (2) 并脱开插头连接。
29.

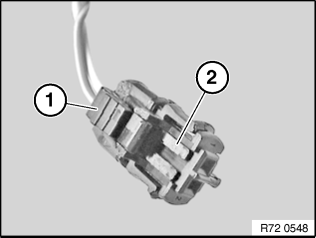

例如安全气囊引爆电路中的插头
按压锁止件 (1) 并将插头 (2) 拉出至预锁止位置。
拔出插头 (2)。
