66 51 030 拆卸和安装/替换 KAFAS 摄像头
注意！

注意有关静电损坏防护 （ESD 保护） 的提示！

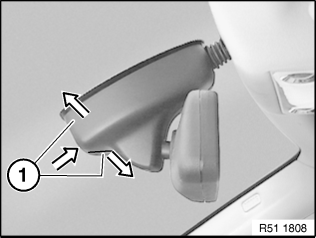

分成两部分的镜脚盖板 (1) 通过按压从下部分离并脱开。
将分成两部分的镜脚盖板 (1) 各自向外抽出并取下。
提示：

不得损坏分成两部分的镜脚盖板的卡子  (1)。

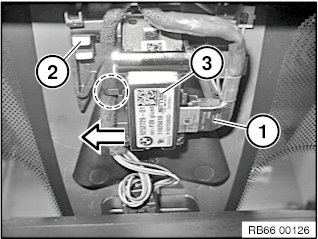

脱开插头连接 (1)。
松脱标记区域内的电缆。
松脱止动夹 (2) 并沿箭头方向取下摄像机 (3)。
安装说明：

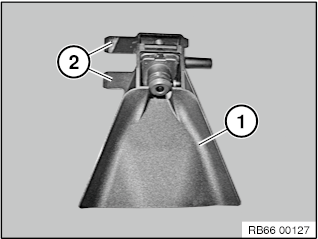

摄像机 (1) 导向装置 (2) 必须正确插入挡风玻璃上的夹具！
注意摄像机 (1) 的安装是否牢固！


更新挡风玻璃时：
执行服务功能：
  • 驾驶员辅助系统
  • 基于摄像机的驾驶员辅助系统
  • 基于摄像机的驾驶员辅助系统校准
提示：

KAFAS 摄像头的校准过程要在道路行驶期间才能进行。
请向客户说明，提车后一些辅助系统暂时不可用。


提示：

KAFAS 摄像头的加热装置集成在挡风玻璃上。
如果加热装置损坏，必须替换挡风玻璃！
