61 13 ... 打开插头外壳并拆卸触头 (不同的插接系统)

需要的专用工具：

  • 61 0 300
  • 61 0 400
  • 61 1 100
  • 61 1 150
触点的缩写及其含义：
ELA
单导线密封
D 1.5 / 2.5 / 3.5
直径为 1.5 mm、2.5 mm 或 3.5 mm 的圆形触头
MDK
微型双组扁弹簧触头
JPT
小功率定时器
DFK
双组扁弹簧触头
Elo
电子触头
Elo Power
用于高负荷的电子触头
MQS
Micro-Quadlock-System
MPQ
Micro Power Quadlock
MLK
微片触头
SLK
传感器膜片触头
MLK
微片触头
Mcon
多触头
注意！

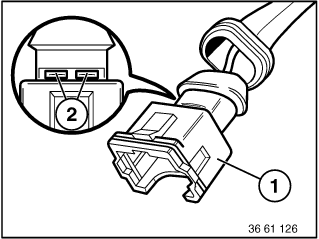

超声波焊接的插头 (1) 不能更换触头。
超声波焊接的插头 (1) 必须整体更新。
根据纵向焊点 (2) 可识别超声波焊接的插头 (1)。


提示：

下列维修说明中所指的专用工具，包含在下列专用工具组中：
  • 松脱和推顶工具 61 1 150
    从 2005 年 9 月起更换为 61 0 300 (BMW) 和 61 0 400 (MINI)
  • 解锁及推顶工具 61 1 100 (发动机)




打开插头外壳和拆卸不同插接系统的触点的维修说明：
插接系统 D 1.5/D 2.5：
  • 7 芯、8 芯圆插头，系统 D2.5
  • 13 芯圆插头，系统 D2.5
  • 20 芯圆插头，系统 D2.5
  • 4 芯、7 芯、10 芯、12 芯、25 芯圆插头，D1.5/D2.5 系统
  • 15 芯直列插头，系统 D2.5
  • 8 芯、12 芯圆插头，系统 D2.5
  • 30 芯直列插头，系统 D2.5
  • 20 芯直列插头，系统 D2.5
插接系统 JPT/MDK/DFK：
  • 2 芯直列插头，JPT ELA 系统
  • 2 芯直列插头，MDK 3plus 2.8 系统
  • 4 芯直列插头，DFK ELA 系统
插接系统 Elo/Elo-Power：
  • 4 芯、10 芯直列插头，Elo 系统
  • 6 - 50 芯直列插头，Elo 系统
  • 3 芯、6 芯直列插头，Elo-Power 2.8 系统
插接系统 MQS/MPQ：
  • 6 芯、8 芯直列插头，MQS 系统
  • 2 芯直列插头，MPQ 2.8 系统
  • 25 芯、35 芯、55 芯、83 芯、88 芯控制单元插头
  • 24 芯直列插头，MQS/MPQ 复合系统
  • 42 芯、43 芯插头套壳，混合系统 MQS/MPQ
  • 插头套壳 2x21 芯、2x27 芯、复合系统 MQS/MPQ、Elo/Elo-Power
  • 30 芯直列插头、MQS/MPQ 复合系统
  • 5 芯、8 芯插头套壳，系统 MQS/MPQ
  • 插头套壳 (收音机插头)，复合系统 MQS/MPQ
对于 未列出的插接系统，参见维修信息：
SI 2 05 05 217
SI 2 05 06 294
SI 2 03 08 440
SI 2 08 06 312
SI 2 02 08 439
SI 2 01 08 438
