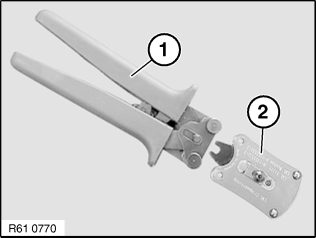

压紧光缆时结合使用夹钳 61 4 321(1)与压线钳套件  61 4 320 中的压线钳头 61 4 323(2)。

压紧握柄后，夹钳 (1) 将自动打开直到达到极限位置。

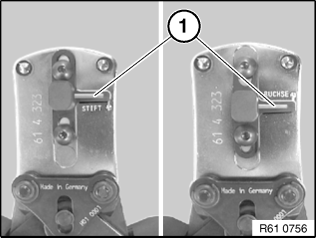

通过限位杆 (1) 将触头置于相应位置 (插头接点或插孔接点)。

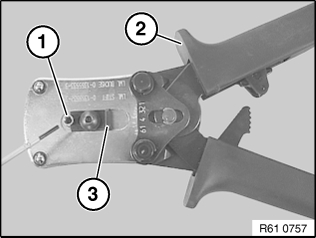

打开夹钳 (2)。

把插头接点或插孔接点 (1) 置于压线钳头内，并用联锁杆 (3) 将其锁死。

注意在 光缆剥去绝缘层和定长剪切时的工作步骤。

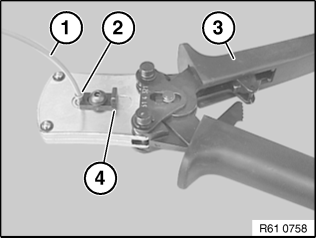

把剥去绝缘层的光缆 (1) 插入插头接点或插孔接点 (2) 中直到限位为止。

完全夹紧夹钳 (3)。

打开夹钳 (3) 和联锁杆 (4)。

取出光缆 (1)。

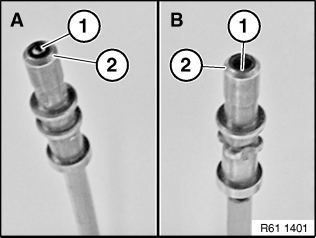

正确 (A)

光缆 (1) 必须平齐地连接在插头接点尖端 (2) 上。

错误 (B)

光缆 (1) 不平齐地连接在插头接点尖端 (2) 上。
